专利号: 2020100834441
申请人: 陈国云
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-07-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

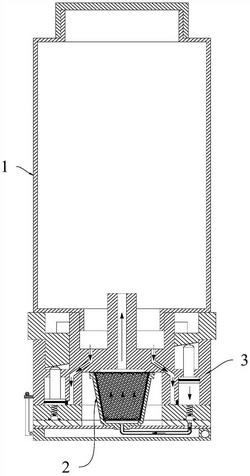

1.一种便携式胶囊咖啡机,其特征在于,包括:

杯体,其内可盛装液体;以及

咖啡萃取组件,其安装在所述杯体的下端,包括用于固定咖啡胶囊的胶囊固定组件以及用于使所述杯体内的液体流过咖啡胶囊的内部并返回至所述杯体内的水循环组件。

2.根据权利要求1所述的便携式胶囊咖啡机,其特征在于,所述水循环组件包括组件座;所述组件座具有杯体安装部,所述杯体通过杯体安装部相对于组件座固定;所述胶囊固定组件安装在所述组件座内;

所述组件座上形成有围绕所述胶囊固定组件呈圆周阵列设置的多个液体压力腔,每个液体压力腔内均滑动安装有一推塞,且每个所述液体压力腔的两端分别连接进液通路与出液通路,所述进液通路与所述杯体的内部连通,所述出液通路连接所述胶囊固定组件,且所述组件座内还形成有连接所述胶囊固定组件与杯体的内部的回流通路;所述进液通路与出液通路上均安装有单向阀门;

所述水循环组件还包括转动件,所述转动件可被动相对于所述组件座转动,且其转动时可驱使所述推塞相对于所述液体压力腔往复运动。

3.根据权利要求2所述的便携式胶囊咖啡机,其特征在于,所述转动件具有斜面部,所述推塞上具有推杆部,所述推杆部的端部始终与所述斜面部接触;所述推塞与所述组件座之间设置有弹簧。

4.根据权利要求2所述的便携式胶囊咖啡机,其特征在于,所述胶囊固定组件包括可容置咖啡胶囊的胶囊座,所述胶囊座可相对于所述组件座开合运动;所述胶囊座的内腔底部设有下刺穿件,所述组件座上固定安装有上刺穿件,所述下刺穿件上形成有若干第一刺穿部,所述第一刺穿部内设有第一通孔;所述上刺穿件上形成有若干第二刺穿部,所述第二刺穿部的侧边形成有通向所述上刺穿件另一侧的第二通孔;所述胶囊座的底部具有连接所述出液通路的入水孔,所述回流通路设于所述上刺穿件的上侧。

5.根据权利要求4所述的便携式胶囊咖啡机,其特征在于,所述组件座的底部安装有盖体,所述胶囊座固定在所述盖体上,所述盖体可相对于所述组件座旋转开合,且盖体与组件座之间设置有固定装置。
