专利号: 2020100856243
申请人: 山东炎黄工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

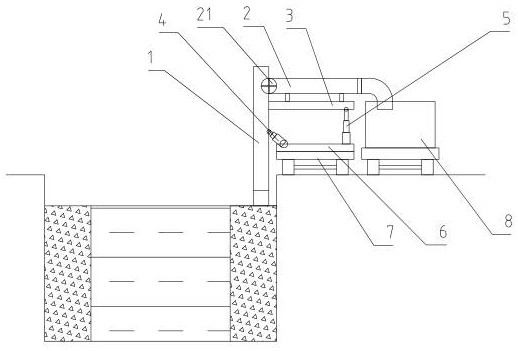

1.一种河道污泥处理系统,包括抽吸部件(1),其特征在于:

所述抽吸部件(1)为竖直放置,所述抽吸部件(1)上部侧面固定连接有输送部件(2),所述抽吸部件(1)外壁中端连接有一号调节油缸(4),所述抽吸部件(1)与一号调节油缸(4)的活塞杆一端铰接,所述输送部件(2)为水平放置,所述输送部件(2)与所述抽吸部件(1)垂直且内部相通,所述输送部件(2)外壁与所述抽吸部件(1)外壁之间固定连接有加强筋(3),所述加强筋(3)底部远离抽吸部件(1)一侧连接有二号调节油缸(5),所述加强筋(3)与二号调节油缸(5)的活塞杆一端铰接,所述加强筋(3)下方设置有旋转台(6),所述旋转台(6)顶面左侧与所述一号调节油缸(4)的缸体部分铰接,所述旋转台(6)顶面右侧与所述二号调节油缸(5)的缸体部分刚性连接,所述旋转台(6)安装于托车(7)上。

2.如权利要求1所述的河道污泥处理系统,其特征在于:

所述抽吸部件(1)底部端口侧方设置有挖斗(12),所述挖斗(12)的入口处设置有大孔径的滤网(11),所述挖斗(12)另一端连接有抽泥腔(13),所述抽泥腔(13)为一90度弯形管道,所述抽泥腔(13)内部安装有抽泥腔污泥泵(14),所述抽泥腔另一端依次连接有若干可拆卸管道(15),每相邻两个可拆卸管道(15)之间安装有一个电磁单向阀(16)。

3.如权利要求2所述的河道污泥处理系统,其特征在于:

所述输送部件(2)包括输送管(22),所述输送管(22)与可拆卸管道(15)相通,所述输送管(22)与可拆卸管道(15)连接处设置有输送污泥泵(21),所述输送管(22)另一端通过快拆卡箍(23)连接有污泥出口(24)。

4.如权利要求3所述的河道污泥处理系统,其特征在于:

所述输送管(22)与污泥出口(24)连接处的外壁部分均有凸起,所述快拆卡箍(23)截面为凹形,所述快拆卡箍(23)包括上卡条(231)和下卡条(232),所述上卡条(231)与所述下卡条(232)呈半圆环状,二者的一端铰接连接,另一端通过快拆螺丝(233)相连接,所述上卡条(231)非铰接一端为一缺口,所述下卡条(232)非铰接一端设置有螺母(234),所述快拆螺丝(233)包括把手,所述把手的一端铰接有螺柱,铰接处为把手圆形部位的偏心位置,所述快拆螺丝(233)的螺丝下端与所述螺母(234)连接,螺丝上端穿过上卡条(231)的缺口。

5.根据权利要求1至4中任一项所述的河道污泥处理系统,其特征在于:

所述旋转台(6)包括旋转圆盘(61),所述旋转圆盘(61)底端连接有轴承(68),所述旋转圆盘(61)两侧设置有一号刹车臂(62)和二号刹车臂(63),所述旋转圆盘(61)上设置有两个定位孔(66),所述旋转圆盘(61)底部连接有驱动机构(69),所述一号刹车臂(62)和二号刹车臂(63)为条状,其中央带有弧度,二者一端与旋转台底座(65)铰接,所述一号刹车臂(62)另一端与刹车油缸(64)的活塞杆一端铰接,所述二号刹车臂(63)另一端与刹车油缸(64)的油缸一端铰接,所述轴承(68)安装于旋转台底座(65)上,所述旋转台底座(65)上安装有两个位置感应器(67),当旋转圆盘(61)旋转至零点位置,即定位孔(66)分别位于旋转圆盘(61)的第二三象限,两个所述定位孔(66)与旋转圆盘(61)圆心连线与水平方向呈±45度,位置感应器(67)位于定位孔(66)正下方,所述旋转台底座(65)安装于托车(7)上。

6.根据权利要求5所述的河道污泥处理系统,其特征在于:所述托车(7)一侧设置有污泥储存运输车(8)。

7.根据权利要求5所述的河道污泥处理系统,其特征在于:所述托车(7)上还设置有污泥储存装置(9)。

8.一种基于权利要求5所述河道污泥处理系统的污泥处理方法,其特征在于,该方法包括以下步骤:

步骤A:将托车(7)停至需要挖掘污泥的河边,车头方向与河流方向相同,控制旋转台(6)旋转,使污泥抽吸部件(1)旋转至河流一侧,再控制一号调节油缸(4)收缩,二号调节油缸(5)伸出,使污泥抽吸部件(1)呈竖直状态,然后通过同时伸出或收缩一号调节油缸(4)和二号调节油缸(5)来使污泥抽吸部件(1)在保持竖直状态的情况下,上升或下降;通过操作快拆卡箍(23)将污泥出口(24)安装到污泥输送管(22)上;

步骤B:将抽泥腔污泥泵(14)和输送污泥泵(21)启动,刹车油缸(64)收缩使得一号刹车臂(62)和二号刹车臂(63)抱紧旋转圆盘(61);将污泥抽吸部件(1)深入到需要挖掘的污泥高度,托车(7)开始行驶;

步骤C:挖掘工作结束后,将电磁单向阀(16)打开,同时关闭抽泥腔污泥泵(14)和输送污泥泵(21),使抽吸部件(1)内滞留的污泥在重力作用下流出,之后将快拆卡箍(23)和污泥出口(24)拆下,先控制一号调节油缸(4)伸出,二号调节油缸(5)收缩,然后刹车油缸(64)伸出,最后旋转台(6)旋转,以此将污泥抽吸部件(1)收回托车(7)内部上方,完成挖掘工作。
