1.一种碘掺杂二氧化钛-溴氧化铋复合光催化剂，其特征在于，所述复合光催化剂的制备方法为：在介孔二氧化硅上负载碘掺杂的TiO2，然后再与BiOBr复合，得到复合光催化剂。

2.根据权利要求1所述的碘掺杂二氧化钛-溴氧化铋复合光催化剂，其特征在于，制备方法的具体步骤如下：(1)制备介孔SiO2材料，命名为SBA-15；

(2)将碘酸和钛酸四丁酯的水溶液在常温下搅拌均匀，在300～400℃煅烧4-6h后，得到碘掺杂的二氧化钛，命名为I/TiO2；碘酸和钛酸四丁酯的摩尔比为(1～4):5；

(3)将步骤(2)得到的I/TiO2加入到pH为1～6的溶液中，搅拌后，加入步骤(1)得到的SBA-15，继续搅拌3～5h，然后水洗、干燥得到淡黄色中间产物，命名为I/TiO2@SBA-15；SBA-

15和I/TiO2的投料质量比为1：(3～6)；

(4)将步骤(3)得到的I/TiO2@SBA-15加入到Bi(NO3)·5H2O和NaBr的混合溶液中，搅拌3～5h至均匀，然后在140℃～160℃反应20～30h，水洗后在60～80℃干燥得到最终产物，命名为I/TiO2-BiOBr@SBA-15；其中Bi(NO3)·5H2O、NaBr和I/TiO2@SBA-15中Ti的摩尔比为1:(2.5～3.5)：(1～5)。

3.根据权利要求2所述的碘掺杂二氧化钛-溴氧化铋复合光催化剂，其特征在于，步骤(1)中，SBA-15的制备方法为：将P123溶于盐酸溶液中，恒温搅拌至澄清透明溶液，滴加正硅酸乙酯继续搅拌，反应后，经过滤、水洗、干燥、煅烧得到介孔SiO2材料，命名为SBA-15；其中正硅酸乙酯、P123、和盐酸的摩尔比为(58～65):1:58。

4.根据权利要求2所述的碘掺杂二氧化钛-溴氧化铋复合光催化剂，其特征在于，步骤(3)中，溶液为硝酸溶液或盐酸溶液。

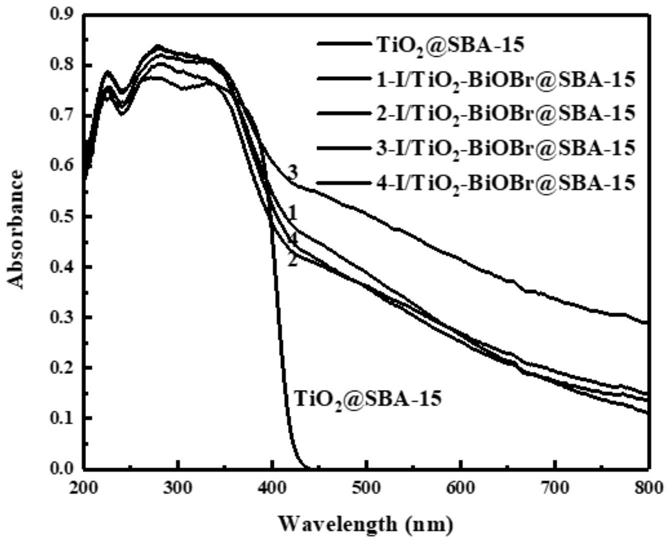

5.权利要求1-4任一项所述复合光催化剂在吸附或降解有机污染物中的应用，其特征在于，所述有机污染物包括罗丹明b、甲基橙、双酚A中的一种或多种。
