1.一种形貌可控的纳米氧化锌的制备方法，其特征在于，所述制备方法采用羧甲基壳聚糖与锌盐反应，在pH 10～14条件下，制得不同形貌的纳米氧化锌。

2.根据权利要求1所述的形貌可控的纳米氧化锌的制备方法，其特征在于，所述方法的具体步骤为：(1)将锌盐溶液与羧甲基壳聚糖水溶液混合，然后调节pH；

(2)在60～80℃下水解8～12h，得到纳米氧化锌。

3.根据权利要求1所述的形貌可控的纳米氧化锌的制备方法，其特征在于，所述锌盐包括二水合醋酸锌、硝酸锌、氯化锌中的任一种或多种。

4.根据权利要求1所述的形貌可控的纳米氧化锌的制备方法，其特征在于，所述锌盐为二水合醋酸锌，所述羧甲基壳聚糖与所述二水合醋酸锌的质量比为1:(3～5)。

5.根据权利要求2所述的形貌可控的纳米氧化锌的制备方法，其特征在于，所述羧甲基壳聚糖水溶液的重量浓度为1～3％，所述锌盐溶液的重量浓度为5～40％。

6.根据权利要求1所述的形貌可控的纳米氧化锌的制备方法，其特征在于，所述羧甲基壳聚糖的粘度为100～200mps，取代度大于80％。

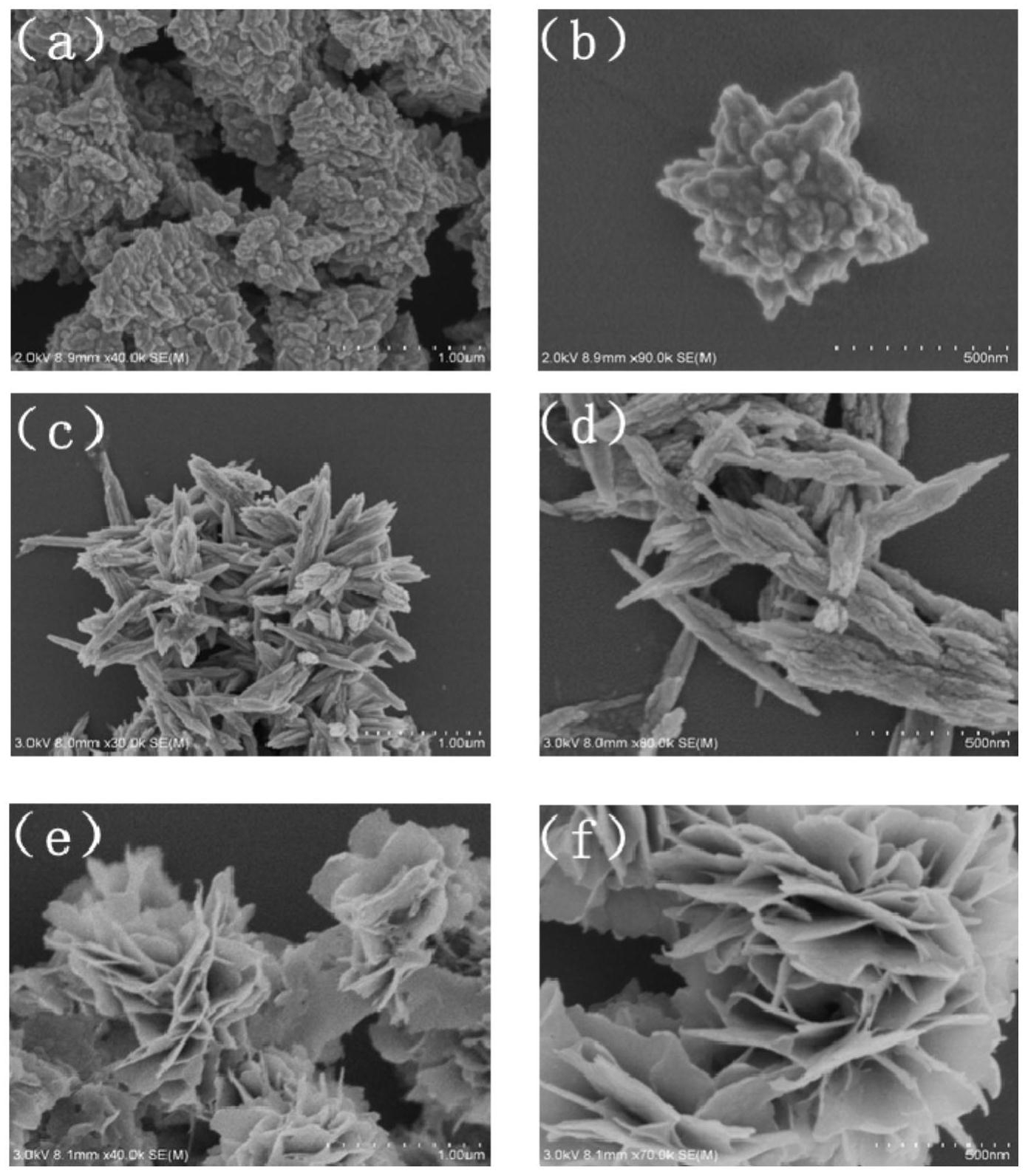

7.权利要求1～6任一项所述方法制备得到的纳米氧化锌。
