专利号: 2020100916390
申请人: 安徽省华腾农业科技有限公司经开区分公司
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

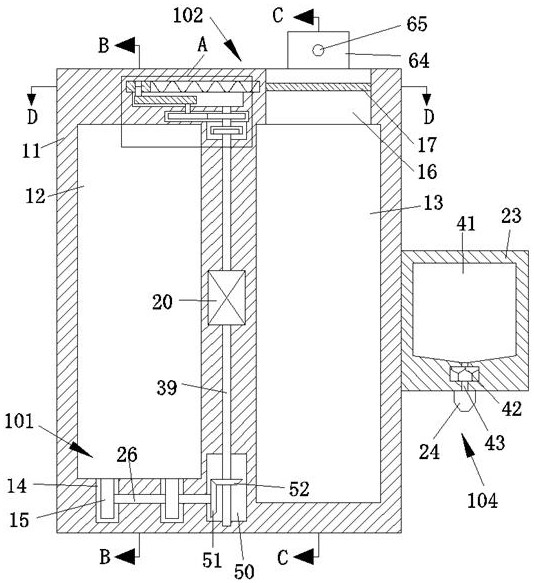

1.一种免费供应一次性口罩并回收口罩的回收箱,包括箱体,其特征在于:所述箱体内左侧设有开口向后的用于储存干净的一次性口罩的供给腔,所述箱体内右侧设有开口向后的用于回收使用过的口罩的回收腔,所述供给腔下侧设有输出装置,所述输出装置内设有左右对称且连通设于所述供给腔下壁的滚轮腔,所述滚轮腔左右壁之间转动连接有输送轮,所述回收腔上侧连通设有开口向上的收集口,所述收集口前后壁内对称且前后滑动连接有密封板,所述收集口左侧设有阀控装置,所述阀控装置内设有位于所述密封板左侧且能后左右滑动的平移杆,所述平移杆前后两端与前后两侧所述密封板左端面之间分别铰链连接有推拉杆,所述箱体后端面左右两端上下对称且固定设有固定块,位于左侧或右侧的上下两个固定块之间转动连接有封闭门,左右两侧所述封闭门分别控制所述供给腔与所述回收腔开口的开闭,所述箱体右侧设有消毒装置,所述消毒装置内设有固定设于所述箱体右端面并用于储存洗手液或消毒液的储液箱,所述储液箱下端面固定设有感应喷头,所述感应喷头自动感应手并将消毒液雾化并喷出,对手进行消毒;

所述供给腔前壁底端连通设有开口向前的用于输出一次性口罩的输出口;

所述箱体前端面内上端固定设有用于脸部识别的摄像头,所述箱体上端面且位于所述收集口后侧固定设有固定板,所述固定板前端面内固定设有用于检测口罩的感应头;

所述输出装置内设有固定连接于左右两侧所述输送轮轴心之间的同步轴,右侧所述滚轮腔右壁且位于所述供给腔与所述回收腔之间设有传动腔,所述传动腔左壁转动连接有固定连接于右侧所述输送轮轴心的从动锥齿轮,所述传动腔上下壁之间转动连接有啮合于所述从动锥齿轮的主动锥齿轮;

所述收集口前后壁对称且连通设有挡板腔,所述密封板前后滑动设于所述挡板腔内;

所述阀控装置包括设于所述收集口左侧的平移腔,所述平移杆左右滑动连接于所述平移腔内壁,所述平移腔前后两侧对称且连通设有连通于前后两侧所述挡板腔左壁的连接腔,所述推拉杆设于所述连接腔内,所述平移杆内上下贯穿设有滑杆槽,所述平移腔下侧连通设有转杆腔,所述转杆腔下壁转动连接有转动杆,所述转动杆上端面远离转动中心一端固定设有延伸至所述滑杆槽内并前后滑动连接的滑杆;

所述转杆腔下壁设有直齿轮腔,所述直齿轮腔上壁转动连接有固定连接于所述转动杆转动中心的从动直齿轮,所述从动直齿轮右端相啮合的设有转动连接于所述直齿轮腔上壁的主动直齿轮,所述直齿轮腔下壁且正对所述主动直齿轮下侧连通设有棘轮腔,所述主动直齿轮下端固定连接有转动连接于所述棘轮腔下壁的棘轮组;

所述棘轮腔下壁与所述传动腔上壁之间内壁内固定设有控制电机,所述控制电机上下两端动力连接有动力轴,下侧所述动力轴下端固定连接于所述主动锥齿轮轴心,上侧所述动力轴上端动力连接于所述棘轮组下端轴心;

所述平移杆右端与所述平移腔右壁之间固定连接有为所述平移杆左移提供动力的抗压弹簧;

所述消毒装置包括设于所述储液箱内用于储存消毒液的储液腔,所述储液腔下壁内固定设有加压器,所述加压器下侧连通设有开口向下并连通于所述感应喷头的出液口。
