1.一种氮/硫掺杂碳包裹的NiCo2O4/NiO中空微米棒的合成方法，其特征在于，包括以下步骤：S1：将六水合硝酸镍、六水合硝酸钴、1,2-苯并噻唑啉-3-酮和2-5-二羟基对苯二甲酸溶解在由N,N-二甲基甲酰胺、无水乙醇组成的混合液中得混合溶液；

S2：将混合溶液转移至高压应釜中加热一段时间，收集产物，清洗，干燥，得棒状镍钴MOF-74前驱物；

S3：将MOF-74前驱物在保护气氛中高温煅烧一段时间得氮/硫掺杂碳包裹的NiCo2O4/NiO中空微米棒复合材料。

2.根据权利要求1所述的一种氮/硫掺杂碳包裹的NiCo2O4/NiO中空微米棒的合成方法，其特征在于，所述六水合硝酸镍、六水合硝酸钴、1,2-苯并噻唑啉-3-酮和2-5-二羟基对苯二甲酸的摩尔比为1：1：2：2。

3.根据权利要求1所述的一种氮/硫掺杂碳包裹的NiCo2O4/NiO中空微米棒的合成方法，其特征在于，所述N,N-二甲基甲酰胺、无水乙醇的体积比为2：1。

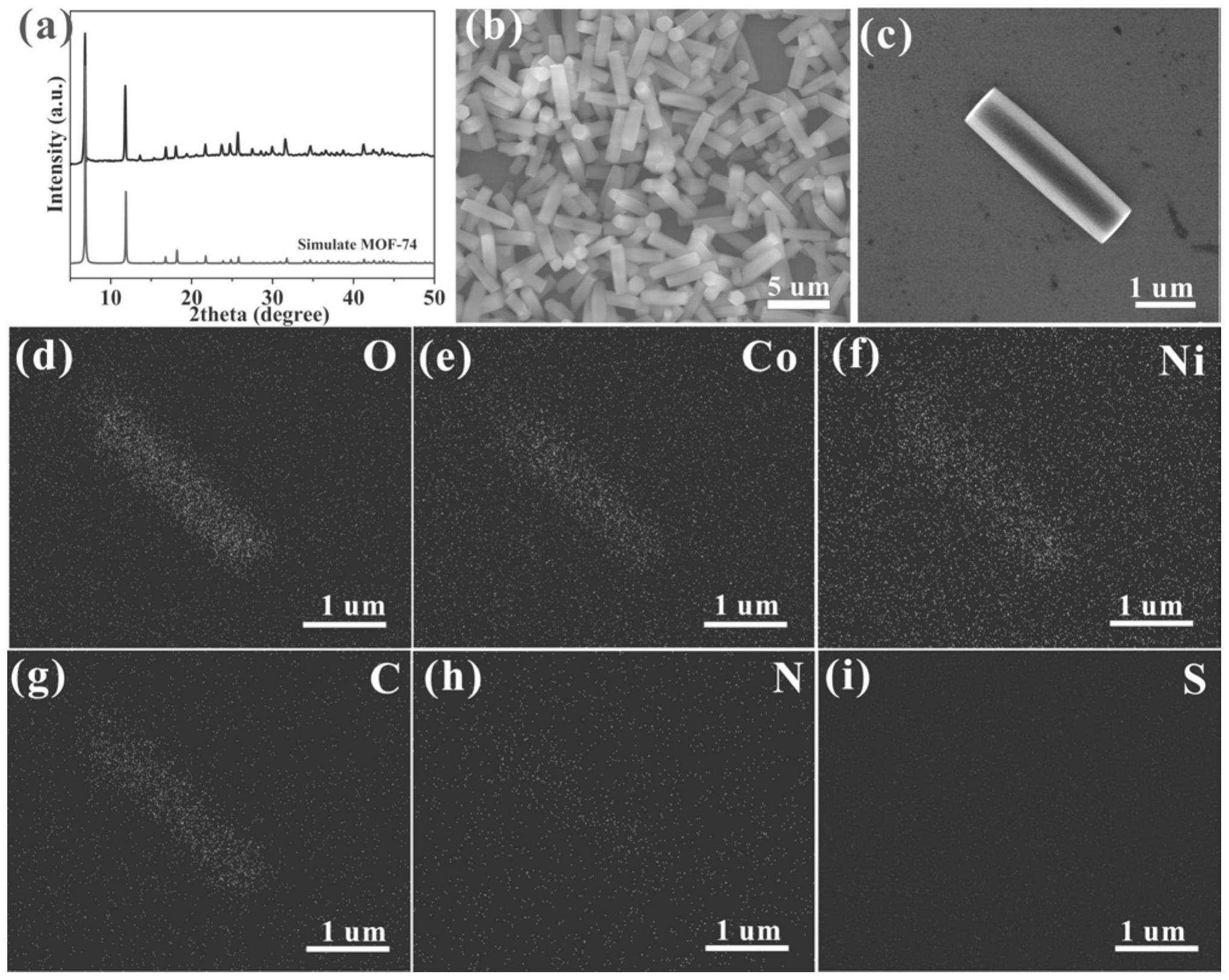

4.根据权利要求1所述的一种氮/硫掺杂碳包裹的NiCo2O4/NiO中空微米棒的合成方法，其特征在于，所述步骤S2具体包括：将混合溶液转移至聚四氟乙烯高压应釜中，加热至目标反应温度150℃，反应时间为12h，反应结束后，通过离心收集产物，用无水乙醇清洗产物数次，置于干燥箱中烘干即得棒状镍钴MOF-74前驱物。

5.根据权利要求1所述的一种氮/硫掺杂碳包裹的NiCo2O4/NiO中空微米棒的合成方法，其特征在于，所述步骤S3具体包括：将合成的球棒状镍钴MOF-74前驱物在氩气氛围保护下进行高温煅烧得氮/硫掺杂碳包裹的NiCo2O4/NiO中空微米棒复合材料，其中，升温速率为5℃/min，煅烧温度为450℃-550℃，煅烧时间为2-4h。

6.由上述任一权利要求所述合成方法制备的氮/硫掺杂碳包裹的NiCo2O4/NiO中空微米棒。
