专利号: 2020100939797
申请人: 江苏天泓新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

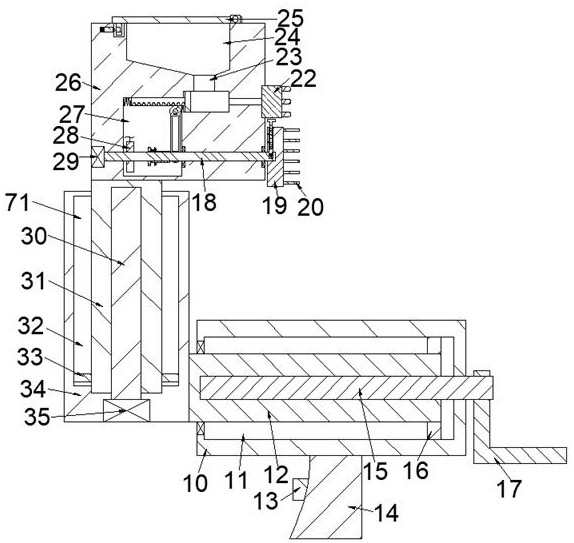

1.一种城市居民用手持式内外层玻璃清洗装置,包括工作箱以及固定连接于所述工作箱下端面的握把,其特征在于:所述握把左端面固设有按钮,所述工作箱内固设有工作腔,所述工作箱右侧转动设有向左延伸至所述工作腔内的第一螺纹杆,所述第一螺纹杆上固设有位于所述工作箱右侧的转把,所述第一螺纹杆外端壁螺纹连接有贯穿所述工作腔且向左延伸至所述工作箱左侧的第一螺纹套筒,所述第一螺纹套筒外端壁固设有与所述工作腔周向腔壁抵接的第一矩形限位块,所述第一螺纹套筒左端面固设有升降箱,所述升降箱内设有升降腔,所述升降腔内设有升降装置,所述升降装置上固定连接有清洗箱,所述升降装置可使所述清洗箱上下移动,所述清洗箱内设有向上开口的储水腔,所述清洗箱上端面铰接设有可封闭所述储水腔上口的封闭板,所述清洗箱内设有位于所述储水腔下侧的活塞腔,所述活塞腔与所述储水腔通过第一空腔连通,所述清洗箱内固设位于所述活塞腔右侧的雾化器,所述雾化器与所述活塞腔通过出水孔连通,所述活塞腔内滑动设有可将所述活塞腔内的清洁剂推入所述雾化器内的活塞,所述清洗箱内固设有可推动所述活塞的动力装置,所述清洗箱内固设有旋转电机,所述旋转电机右端面转动设有向右延伸至所述清洗箱右侧的第一转轴,所述第一转轴上可拆卸连接有清洗盘,所述清洗盘右端面固设有可清洁玻璃的清洗毛刷,所述清洗毛刷沿所述清洗盘轴心对称设有十个;所述升降装置包括位于所述升降箱内的升级电机,所述升级电机上端面转动连接有位于所述升降腔内的第二螺纹杆,所述第二螺纹杆外端壁螺纹连接有第二螺纹套筒,所述第二螺纹套筒向上延伸至所述升降箱上侧,固定连接于所述清洗箱下端面,所述第二螺纹套筒底部外端壁固设有与所述升降腔周向腔壁抵接的第二矩形限位块,所述升级电机启动可带动所述清洗箱上下滑动;所述清洗箱内设有位于所述活塞腔左侧的第二空腔,所述动力装置包括滑动连接于所述第二空腔上侧内壁的齿条,所述齿条左端面与所述第二空腔左侧内壁通过第一拉伸弹簧连接,所述齿条右端面向右延伸至所述活塞腔内,且固定连接于所述活塞左端面,所述第二空腔前后腔壁转动设有位于所述齿条下侧的第二转轴,所述第二转轴上固设有与所述齿条下齿面啮合的半齿轮,所述第二空腔后腔壁转动设有位于所述第二转轴下侧的第三转轴,所述第三转轴与所述第二转轴通过皮带轮传动连接,所述第三转轴上固设有位于所述皮带轮前侧的第一锥齿轮,所述第二转轴转动可使所述活塞不断左右滑动,将所述活塞腔内的清洁剂推入所述雾化器内;所述第一转轴上转动设有位于所述第二空腔内的转动块,所述转动块右端面固设有电磁铁,所述第一转轴外端壁固设有位于所述转动块右侧的键,所述键外端壁键连接有第二锥齿轮,所述第二锥齿轮内设有向左开口的T型环形腔,所述T型环形腔内转动设有磁性块,所述磁性块左端面与所述电磁铁右端面通过第二拉伸弹簧连接,当所述电磁铁通电时,使所述第二锥齿轮向右滑动,与所述第一锥齿轮啮合;所述清洗箱内固设有位于所述储水腔左侧且向上开口的第三空腔,所述封闭板下端面固设有可滑入所述第三空腔内的固定杆,所述固定杆上固设有向左开口的卡槽,所述清洗箱内固设有位于所述第三空腔左侧且与所述第三空腔连通的滑动槽,所述滑动槽内滑动设有可卡入所述卡槽内的滑动块,所述滑动块左端面与所述滑动槽左腔壁通过第三拉伸弹簧连接,所述第一转轴上固设有位于所述转动块左侧的卷线轮,所述卷线轮与所述滑动块右端面通过拉绳连接,当所述第一转轴转动时,所述滑动块卡入所述卡槽内,防止所述封闭板打开;所述清洗盘内设有向上开口的挤压槽,所述挤压槽内滑动设有T型挤压杆,所述T型挤压杆底部末端与所述挤压槽上侧内壁通过第四拉伸弹簧连通,所述第一转轴向右延伸至所述清洗盘内,所述第一转轴上固设有位于所述清洗盘内且向上开口的滑槽,所述滑槽内滑动设有部分位于所述挤压槽内的滑块,所述滑块下端面与所述滑槽下侧内壁通过压缩弹簧连接,当所述T型挤压杆向下滑动时,可将所述滑块压入所述滑槽内,从而进行更换所述清洗盘;所述第一螺纹套筒与所述升降箱为双面可拆卸连接。
