专利号: 2020100939814
申请人: 庄伟青
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

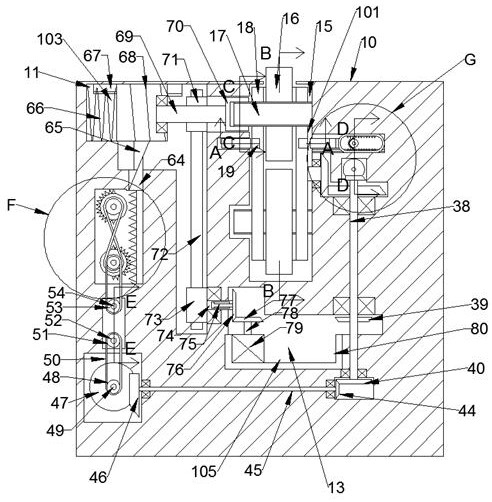

1.一种可切换磨砂轮的加工水晶机器人的抛光部件,包括机身,所述机身中设有左右滑腔,所述左右滑腔内设有转轴插入机构,所述转轴插入机构内包括可左右滑动的滑块,所述滑块右侧设有可转动的第三旋转轴,所述滑块左侧外表面固定设有弹簧,所述左右滑腔上壁固定设有第二滑槽,所述第二滑槽内设有所述滑块,所述左右滑腔下方设有升降腔,所述升降腔内设有升降机构,所述升降机构内包括有可上下滑动的顶杆,所述顶杆左侧外表面设有齿,所述顶杆上端外表面固定设有第一斜块,所述升降腔右下方设有切换腔,所述切换腔内设有切换机构,所述切换机构内包括有电轨,所述电轨上设有可左右滑动电机,所述电机上端外表面设有第八旋转杆,所述第八旋转杆上端外表面固定设有第六锥齿轮,所述切换腔上方设有工作腔,所述工作腔内设有磨砂轮切换机构,所述磨砂轮切换机构内包括有磨砂块,所述磨砂块内设有可转动的磨砂块转轮,所述磨砂块上对称设有卡位固定用的缺口,所述磨砂块内以所述磨砂块转轮为圆心圆周阵列设有三个不同粗细程度抛光用的磨砂轮,所述磨砂轮内设有可转动的磨砂轮转轮,所述工作腔右侧设有锁轮滑腔,所述锁轮滑腔内设有磨砂轮锁定机构,所述磨砂轮锁定机构内包括第一滑槽,所述第一滑槽内设有可左右滑动的导轨,所述导轨左侧外表面固定设有将所述磨砂轮固定的第一锁块,所述导轨内壁设有齿,所述导轨内设有与其啮合的第一半齿轮,所述第一半齿轮前侧外表面固定设有可旋转的第一旋转杆,所述第一旋转杆前侧设有第一皮带轮,所述第一皮带轮下方设有第二皮带轮,所述第一皮带轮与所述第二皮带轮之间设有第一皮带实现两者之间的传动,所述第二皮带轮右侧外表面设有可转动的第三旋转杆,所述第三旋转杆右侧外表面设有第一锥齿轮,所述第一锥齿轮下方设有与其啮合的第二半齿轮,所述第二半齿轮下端外表面固定设有可转动的第一旋转轴。

2.根据权利要求1所述的一种可切换磨砂轮的加工水晶机器人的抛光部件,其特征在于:所述磨砂轮切换机构内还包括固定设置在所述磨砂块转轮右侧外表面的切换锥齿轮,所述切换锥齿轮右侧设有与其啮合的三分之一齿轮,所述三分之一齿轮固定设置在所述第一旋转轴外圆面上,所述第一旋转轴外圆面上固定设有位于所述三分之一齿轮下方的第二齿轮,所述第二齿轮可与所述第六锥齿轮啮合,所述电机通过所述电轨移至所述电轨的右端,使所述第六锥齿轮与所述第二齿轮啮合,所述电机启动带动所述第八旋转杆旋转,从而带动所述第六锥齿轮与所述第二齿轮旋转,从而带动所述第二齿轮旋转,从而带动所述第一旋转轴旋转,从而带动所述三分之一齿轮旋转,从而带动所述切换锥齿轮旋转三分之一圈,从而将所述磨砂轮进行切换。

3.根据权利要求2所述的一种可切换磨砂轮的加工水晶机器人的抛光部件,其特征在于:所述磨砂轮锁定机构内还包括延伸至所述工作腔内的第一锁块,所述第一锁块固定设置在所述第一半齿轮左侧外表面,所述第一锁块后侧外表面固定设有第一连杆,所述第一连杆左侧外表面固定设有第一齿条,所述第一齿条后侧设有与其啮合的第一齿轮,所述第一齿轮内设有可转动的第二旋转杆,所述第一齿轮后侧设有与其啮合可左右滑动的第二齿条,所述第二齿条前侧外表面固定设有第二连杆,所述第二连杆前侧固定设有第二锁块,所述第一旋转轴旋转带动所述第二半齿轮旋转,从而带动所述第三旋转杆旋转,从而带动所述第二皮带轮旋转从而带动所述第一皮带轮旋转,从而带动所述第一半齿轮旋转,由于所述第二半齿轮为半齿,所述第一半齿轮旋转半周,所述导轨左移,从而带动所述第一锁块插入所述缺口将所述磨砂块固定,所述第一锁块左移从而带动所述第一连杆左移,从而带动所述第一齿条左移,从而带动所述第一齿轮旋转,从而带动所述第二齿条右移,从而带动所述第二连杆右移,从而带动所述第二锁块右移插入所述缺口,令所述磨砂块固定。

4.根据权利要求3所述的一种可切换磨砂轮的加工水晶机器人的抛光部件,其特征在于:所述转轴插入机构内还包括可令所述磨砂轮转轮插入的卡轴套,所述卡轴套固定设置在所述第三旋转轴右端外表面,所述第三旋转轴外表面上固定设有第八皮带轮,所述第八皮带轮下方设有第九皮带轮,所述第八皮带轮与所述第九皮带轮之间设有第五皮带实现两者之间的传动,所述第九皮带轮右侧固定设有可转动的伸缩杆,所述伸缩杆内设有第五锥齿轮,所述第五锥齿轮右侧设有第七锥齿轮。

5.根据权利要求4所述的一种可切换磨砂轮的加工水晶机器人的抛光部件,其特征在于:所述升降机构内还包括有可与所述顶杆啮合的第五半齿轮,所述第五半齿轮内设有可转动的第八半齿轮,所述第八半齿轮外表面上固定设有位于第五半齿轮后侧的第七皮带轮,所述第七皮带轮下方设有第六皮带轮,所述第六皮带轮与所述第七皮带轮之间设有交叉的第四皮带实现两者之间的传动,所述第六皮带轮内固定设有可转动的第七旋转杆,所述第七旋转杆外圆面上固定设有位于所述第六皮带轮前侧的第四半齿轮,所述第四半齿轮可与所述顶杆啮合,所述第六皮带轮下方设有第五皮带轮,所述第六皮带轮与所述第五皮带轮之间设有第三皮带实现两者之间传动,所述第五皮带轮内设有可转动的第六旋转杆,所述第六旋转杆旋转带动所述第六皮带轮旋转,从而带动所述第四半齿轮旋转,从而带动所述顶杆上移,所述第六皮带轮旋转从而带动所述第七皮带轮反向旋转,从而带动所述第五半齿轮旋转,带动所述顶杆下移,从而带动所述顶杆上下移动。

6.根据权利要求5所述的一种可切换磨砂轮的加工水晶机器人的抛光部件,其特征在于:所述第六旋转杆外圆面位于所述第五皮带轮后侧设有第三齿轮,所述第三齿轮下方设有与其啮合的第四齿轮,所述第四齿轮内设有可转动的第五旋转杆,所述第五旋转杆外圆面设有位于所述第四齿轮前侧的第四皮带轮,所述第四皮带轮下方设有第三皮带轮,所述第四皮带轮与所述第三皮带轮之间设有第二皮带实现两者之间的传动,所述第三皮带轮内设有可转动的第四旋转杆,所述第四旋转杆外圆面上固定设有位于所述第三皮带轮前侧的第四锥齿轮,所述第四锥齿轮右侧设有与之啮合的第三半齿轮,所述第三半齿轮右侧外表面固定设有可转动的第二旋转轴,所述第二旋转轴右侧外表面固定设有第三锥齿轮,所述第三锥齿轮右侧设有与之啮合的第二锥齿轮,所述第二锥齿轮固定设置在所述第一旋转轴下端外表面。
