专利号: 2020100973181
申请人: 盐城华亚石油机械制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

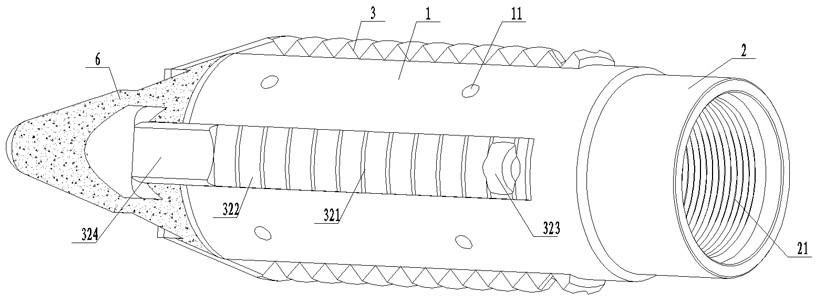

1.水平井螺杆钻具专用清蜡磨铣鞋,其特征在于:包括:合金本体(1),在所述合金本体(1)的上端设置有内螺纹连接端(2),在所述合金本体(1)上均匀设置有若干个耐磨清蜡合成体(3),所述耐磨清蜡合成体(3)的结构包括:插座(31)和设置在插座(31)上的凸块(32),在所述凸块(32)的上端均匀设置有磨铣齿(321)和磨铣槽(322),在所述凸块(32)的上端设置有安装孔(323),在所述凸块(32)的下端设置有斜面(324),在所述合金本体(1)上均匀设置有若干个与所述凸块(32)相互配合的凸块安装槽(4),在所述凸块安装槽(4)下方设置有若干个与所述插座(31)相互配合的插座安装槽(5),在所述插座安装槽(5)的上端底部设置有螺纹安装孔(51),螺栓穿过安装孔(323)和螺纹安装孔(51)将耐磨清蜡合成体(3)固定在合金本体(1)上,所述凸块(32)的上端的磨铣齿(321)露出合金本体(1),在所述金本体(1)上均匀设置有若干个出水孔(11),所述合金本体(1)的上半部分为圆柱形,在所述合金本体(1)的下半部分设置有锥形头部(6),在所述锥形头部(6)的外侧面上烧焊有硬质合金磨铣层(61),在所述锥形头部(6)内部设置有高压出水口(12),所述合金本体(1)的上半部分内部设置有空腔(13),在所述内螺纹连接端(2)的内部设置有连接腔(21),所述连接腔(21)与所述空腔(13)相连通,所述空腔(13)与出水孔(11)和高压出水口(12)相连通。

2.按照权利要求1所述的水平井螺杆钻具专用清蜡磨铣鞋,其特征在于:所述耐磨清蜡合成体(3)是按照质量百分比先用12%-15%高强度高模量的聚丙烯腈基碳纤维、8%-10%的烧蚀粘胶、14%-16%的酚醛树脂经过预氧化、碳化、高温固相处理后与20%-25%的高分子聚乙烯、9%-11%的聚四氟乙烯、18%-23%的尼龙、4%-6%钛酸酯催化剂、2%-4%的PE-CO-PA相容剂、

1%-3%的抗氧剂进行混合高温熔炼,熔炼温度达到160-220°时将混炼体注入模具一次成型注塑而成。

3.按照权利要求2所述的水平井螺杆钻具专用清蜡磨铣鞋,其特征在于:在所述合金本体(1)上均匀设置有四个耐磨清蜡合成体(3)。
