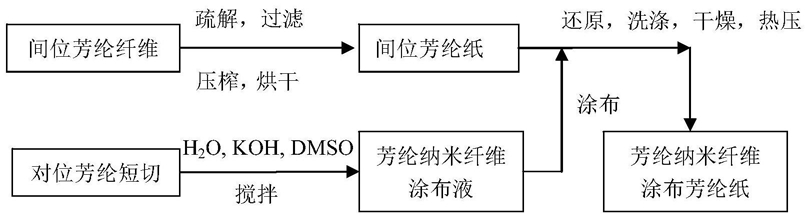

1.一种芳纶纳米纤维涂布芳纶纸的制备方法，其特征在于，包括以下步骤：(1)芳纶纸的制备：将间位芳纶沉析纤维和间位芳纶短切纤维经过疏解后混合，再过滤，压榨，烘干，即得到间位芳纶纸；

(2)芳纶纳米纤维涂布液的制备：将氢氧化钾、去离子水、二甲基亚砜、对位芳纶纳米纤维置于容器中搅拌，得到对位芳纶纳米纤维涂布液；

(3)芳纶纳米纤维涂布芳纶纸的制备：将对位芳纶纳米纤维涂布液涂到间位芳纶纸的一面，再用去离子水还原洗涤后干燥，然后重复前述过程涂布间位芳纶纸的另外一面，最后进行热压，即得到芳纶纳米纤维涂布芳纶纸。

2.根据权利要求1所述的一种芳纶纳米纤维涂布芳纶纸的制备方法，其特征在于，步骤(1)中间位芳纶短切纤维和间位芳纶沉析纤维的绝干质量比为(0～50):(100～50)。

3.根据权利要求1所述的一种芳纶纳米纤维涂布芳纶纸的制备方法，其特征在于，步骤(1)中将间位芳纶沉析纤维和间位芳纶短切纤维分别疏解20000r，再混合疏解3000r，然后再经过造纸抄片器过滤，压榨，烘干，即得到间位芳纶纸。

4.根据权利要求1所述的一种芳纶纳米纤维涂布芳纶纸的制备方法，其特征在于，步骤(1)得到的间位芳纶纸定量为60g/m2。

5.根据权利要求1所述的一种芳纶纳米纤维涂布芳纶纸的制备方法，其特征在于，步骤(2)中氢氧化钾、去离子水二甲基亚砜、对位芳纶纳米纤维之间质量比为(3.75～15):20:

500:(2.5～10)。

6.根据权利要求1所述的一种芳纶纳米纤维涂布芳纶纸的制备方法，其特征在于，步骤(2)中搅拌时间为4h。

7.根据权利要求1所述的一种芳纶纳米纤维涂布芳纶纸的制备方法，其特征在于，步骤(2)得到的对位芳纶纳米纤维涂布液质量浓度为0.5％～2％。

8.根据权利要求1所述的一种芳纶纳米纤维涂布芳纶纸的制备方法，其特征在于，步骤(3)中去离子水还原洗涤时间为0.5～2h，干燥温度为105℃，时间为3～8min。

9.根据权利要求1所述的一种芳纶纳米纤维涂布芳纶纸的制备方法，其特征在于，步骤(3)中热压条件为：温度150～200℃，压力5～10MPa，时间3～20min。

10.一种芳纶纳米纤维涂布芳纶纸，其特征在于，采用权利要求1-9任一项所述的制备方法制得。
