1.一种圆环外周面加工方法，其特征在于，首先将待加工圆环套设在同机床主轴连接在一起的同机床主轴同轴的部件上以使得待加工圆环的内周面同机床主轴同轴，然后通过位于机床主轴外部的气缸驱动顶爪沿待加工的圆环轴向平移而挤压顶升顶爪的部件、从而使得顶爪沿待加工的圆环的径向移动而顶紧在待加工的圆环的内周面上而将待加工的圆环固定在机床上，最后通过机床主轴驱动待加工的圆环转动并配合刀具对待加工的圆环的外周面进行加工。

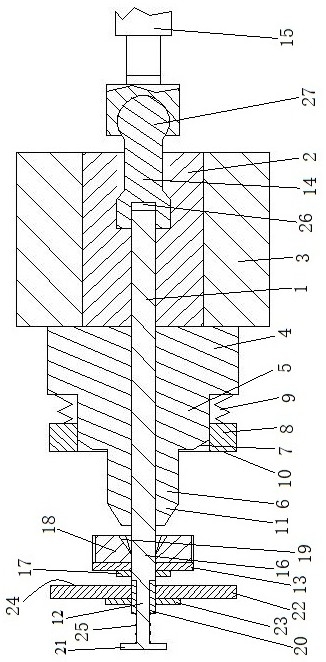

2.一种气缸驱动式圆环外周面加工机床，包括设置有机床主轴的机床本体，所述机床主轴设有夹爪安装座，其特征在于，还包括拉杆，所述夹爪安装座设有第一圆柱段和第二圆柱段，所述第一圆柱段位于所述夹爪安装座和第二圆柱段之间，所述第一圆柱段的直径大于第二圆柱段的直径，所述第一圆柱远离所述夹爪安装座的一端设有锥形的对心段，所述对心段同所述机床主轴同轴，所述第一圆柱段上套设有安装座部挤压环，所述安装座部挤压环通过安装部压簧同夹爪安装座连接在一起，所述安装部压簧出于自由状态时所述安装座部挤压环套设在所述对心段上，所述第二圆柱段远离第一圆柱段的一端设有锥形的顶头，所述拉杆的一端设有小径段和顶爪安装盘、另一端依次穿过所述顶头和机床主轴后同气缸连接在一起，所述顶爪安装盘朝向顶头一端的端面上设有若干沿顶爪安装盘周向分布的顶爪，所述顶爪沿顶爪安装盘的径向滑动连接在所述顶爪安装盘上，所述顶爪的内端设有配合所述顶头的周面而使得顶爪伸出所述顶爪安装盘的周面的驱动斜面，所述小径段上套设有外螺纹套，所述外螺纹套上套设有螺纹套部挤压环和用于配合外螺纹套上的外螺纹去驱动螺纹套部挤压环朝向安装部挤压环合拢的螺纹套部挤压环驱动件，所述螺纹套部挤压环朝向安装座部挤压环一端的端面同所述安装座部挤压环朝向螺纹套部挤压环一端的端面平行且垂直于所述机床主轴，小径段同拉杆之间形成台阶，所述外螺纹套上设有将外螺纹套按压在所述台阶上的小径段部压簧；安装座部挤压环配合螺纹套部挤压环夹持住待加工的圆环时，所述小径段部压簧的弹力大于所述安装座部压簧的弹力。

3.根据权利要求2所述的气缸驱动式圆环外周面加工机床，其特征在于，所述驱动斜面同所述顶头之间为面接触进行驱动。

4.根据权利要求2所述的气缸驱动式圆环外周面加工机床，其特征在于，所述机床主轴转动时所述气缸保持静止。

5.根据权利要求4所述的气缸驱动式圆环外周面加工机床，其特征在于，所述拉杆同所述气缸球面配合连接在一起，所述拉杆同所述机床主轴同轴。

6.根据权利要求5所述的气缸驱动式圆环外周面加工机床，其特征在于，所述拉杆设有一端穿设在所述机床主轴内的连接头，所述连接头通过花键同所述机床主轴连接在一起，所述连接头的一端设有螺纹孔、另一端设有位于所述机床主轴外部的球头，所述拉杆螺纹连接在所述螺纹孔内，所述球头同所述气缸的活塞杆球面配合连接在一起。

7.根据权利要求2所述的气缸驱动式圆环外周面加工机床，其特征在于，所述外螺纹套同所述小径段棱柱面配合连接在一起。

8.根据权利要求2所述的气缸驱动式圆环外周面加工机床，其特征在于，所述拉杆设有小径段的一端设有螺纹段，所述顶爪安装盘套设在所述螺纹段上，所述螺纹段上螺纹连接有位于顶爪安装盘远离顶头一侧的顶爪安装盘挤压螺母。

9.根据权利要求2所述的气缸驱动式圆环外周面加工机床，其特征在于，所述安装部压簧出于自由状态时所述对心段完全容置在所述安装座部挤压环内。

10.根据权利要求2所述的气缸驱动式圆环外周面加工机床，其特征在于，所述螺纹套部挤压环驱动件为设置在螺纹套部挤压环内周面上的同外螺纹上的外螺纹配合的内螺纹。
