专利号: 2020101006072
申请人: 江山市发发科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

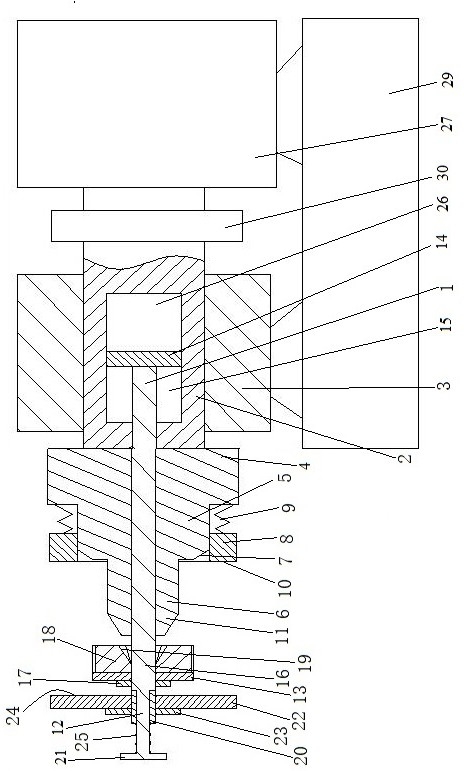

1.一种内置气缸的圆环外周面加工机床,包括设置有机床主轴的机床本体,所述机床主轴设有夹爪安装座,其特征在于,还包括拉杆,所述夹爪安装座设有第一圆柱段,所述第一圆柱段远离夹爪安装座的一端设有第二圆柱段,所述第一圆柱段的直径大于第二圆柱段的直径,所述第一圆柱段远离所述夹爪安装座的一端设有锥形的对心段,所述对心段同所述机床主轴同轴,所述第一圆柱段上套设有安装座部挤压环,所述安装座部挤压环通过安装座部压簧同夹爪安装座连接在一起,所述安装座部压簧处于自由状态时所述安装座部挤压环套设在所述对心段上,所述第二圆柱段远离第一圆柱段的一端设有锥形的顶头,所述机床主轴内设有沿机床主轴轴向延伸的滑腔,所述滑腔内密封滑动连接有活塞,所述活塞将滑腔分割为有杆腔和无杆腔,所述拉杆的一端设有小径段和顶爪安装盘、另一端穿过所述顶头和有杆腔后同活塞连接在一起,所述拉杆同机床主轴同轴,所述顶爪安装盘朝向顶头一端的端面上设有若干沿顶爪安装盘周向分布的顶爪,所述顶爪沿顶爪安装盘的径向滑动连接在所述顶爪安装盘上,所述顶爪的内端设有配合所述顶头的周面而使得顶爪伸出所述顶爪安装盘的周面的驱动斜面,所述小径段上套设有外螺纹套,所述外螺纹套上套设有螺纹套部挤压环和用于配合外螺纹套上的外螺纹去驱动螺纹套部挤压环朝向安装部挤压环合拢的螺纹套部挤压环驱动件,所述螺纹套部挤压环朝向安装座部挤压环一端的端面同所述安装座部挤压环朝向螺纹套部挤压环一端的端面平行且垂直于所述机床主轴,小径段同拉杆之间形成台阶,所述外螺纹套上设有将外螺纹套按压在所述台阶上的小径段部压簧;安装座部挤压环配合螺纹套部挤压环夹持住待加工的圆环时,所述小径段部压簧的弹力大于所述安装座部压簧的弹力;所述螺纹套部挤压环驱动件为设置在螺纹套部挤压环内周面上的同外螺纹套上的外螺纹配合的内螺纹,所述驱动斜面同所述顶头之间为面接触进行驱动;所述外螺纹套同所述小径段棱柱面配合连接在一起。

2.根据权利要求1所述的内置气缸的圆环外周面加工机床,其特征在于,所述拉杆设有小径段的一端设有螺纹段,所述顶爪安装盘套设在所述螺纹段上,所述螺纹段上螺纹连接有位于顶爪安装盘远离顶头一侧的顶爪安装盘挤压螺母。

3.根据权利要求1所述的内置气缸的圆环外周面加工机床,其特征在于,所述安装座部压簧处于自由状态时所述对心段完全容置在所述安装座部挤压环内。
