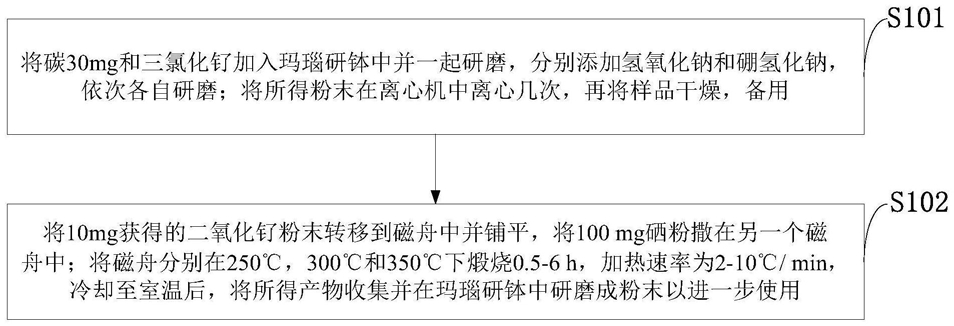

1.一种硒化表面修饰二氧化钌纳米颗粒催化剂的制备方法，其特征在于，所述硒化表面修饰二氧化钌纳米颗粒催化剂的制备方法包括以下步骤：第一步，将碳和三氯化钌加入玛瑙研钵中并研磨，分别添加氢氧化钠和硼氢化钠，依次各自研磨；将所得粉末在离心机中离心，将样品干燥，备用；

第二步，将获得的二氧化钌粉末转移到磁舟中并铺平，将硒粉撒在另一个磁舟中；将磁舟煅烧，冷却至室温后，将产物收集并在玛瑙研钵中研磨成粉末；

所述第一步将碳和三氯化钌加入玛瑙研钵中并研磨30分钟，分别添加氢氧化钠和硼氢化钠，依次各自充分研磨；

所述第一步将所得粉末在离心机中离心几次，将样品干燥，备用；

所述第二步将获得的二氧化钌粉末转移到磁舟中并铺平，将2‑15倍的硒粉撒在另一个磁舟中；

所述第二步将磁舟在150‑500℃下煅烧0.5‑10小时；

煅烧加热速率为2‑10℃/min。

2.一种由权利要求1所述硒化表面修饰二氧化钌纳米颗粒催化剂的制备方法制备的硒化表面修饰二氧化钌纳米颗粒催化剂。

3.一种如权利要求2所述硒化表面修饰二氧化钌纳米颗粒催化剂在硫酸锂溶液中电催化应用。

4.一种如权利要求2所述硒化表面修饰二氧化钌纳米颗粒催化剂在氢氧化钾溶液中电催化应用。

5.一种如权利要求2所述硒化表面修饰二氧化钌纳米颗粒催化剂在盐酸溶液中电催化应用。
