专利号: 2020101051171
申请人: 温州孤建网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

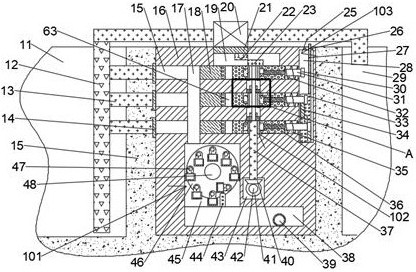

1.一种池塘水位自动监测紧急处理装置,包括主机体,其特征在于:所述主机体固嵌在土地内,且顶面与外界连通,所述主机体位于监测池塘右侧,所述主机体的顶面固设有水泵,所述水泵的左右两侧连通安装有水管,位于左侧所述水管左侧连通安装有水位管,所述水位管向下延伸部分伸入所述监测池塘内,所述水位管的右侧连通安装有是三个阵列排布的连接管,所述连接管与所述主机体连通,所述主机体内开设有转化腔,所述转化腔内转动设有连接轴,所述转化腔内设有当所述监测池塘内水位升涨时,可通过水流来带动所述连接轴转动的转化机构;

所述主机体内开设有三个阵列排布的移动腔,所述移动腔内左右滑动设有移动块,所述主机体内设有可通过所述连接轴转动来控制所述移动块从下至上依次向左移动封闭所述连接管的传动机构,所述移动腔的右侧开设有从动腔,所述从动腔的后壁上上下滑动设有升降板,所述升降板的顶面固设有刻度尺,所述刻度尺的前侧面刻有水位刻度,所述从动腔内设有可通过所述移动块向左移动来控制所述升降板上升的,以便于观测水位刻度数据的测量机构。

2.根据权利要求1所述的一种池塘水位自动监测紧急处理装置,其特征在于:所述转化机构 包括固设在所述连接轴外周上的转盘,所述转盘的前侧面固设有八个中心对称排列的固定轴,所述固定轴的外周上转动设有旋转块,所述旋转块的前侧面上固设有水斗,所述水斗内设有开口向上的矩形腔,所述矩形腔可接取水流,所述转化腔的上侧连通设有引流腔,所述引流腔的左侧连通设有三个阵列排布的土地,所述土地的左侧连通安装有连接阀,所述连接阀与所述连接管连通,所述引流腔右侧与所述移动腔连通。

3.根据权利要求2所述的一种池塘水位自动监测紧急处理装置,其特征在于:所述转化腔的下侧连通设有存水腔,所述转化腔的前壁上固设有阻挡柱,所述阻挡柱可与所述水斗接触,所述存水腔的后侧连通安装有排水管,所述排水管向上延伸部分贯穿所述主机体的内壁与外界连通。

4.根据权利要求2所述的一种池塘水位自动监测紧急处理装置,其特征在于:所述传动机构包括花键轴,所述转化腔的右侧开设有齿轮腔,所述花键轴转动设在所述齿轮腔的顶壁上,所述花键轴的底面固设有第一锥齿轮,所述齿轮腔的后壁上转动设有旋转轴,所述旋转轴的前侧面固设有第二锥齿轮,所述第二锥齿轮与所述第一锥齿轮啮合,所述转化腔的后侧开设有皮带腔,所述连接轴和所述旋转轴向后延伸部分均伸入所述皮带腔内,且其外周上固设有带轮,两个所述带轮之间传动连接设有皮带,所述移动块的左侧上固设有封闭塞,所述移动块的右侧面与所述移动腔的右壁之间固定安装有弹簧,所述移动块的前侧面固设有第一齿条,所述移动块内开设有空腔,所述移动腔的上下壁间转动设有花键套,所述花键套的外周上固设有传动轮,所述传动轮与所述第一齿条啮合,所述花键轴向上延伸部分贯穿所述主机体的内壁,并伸入下侧所述移动块内,且与下侧所述花键套花键连接。

5.根据权利要求4所述的一种池塘水位自动监测紧急处理装置,其特征在于:位于中间和位于上侧的所述移动腔之间均开设有升降腔,所述升降腔的内壁上上下滑动设有升降套,所述升降套的顶面转动设有空心花键轴,所述花键轴的顶面固设有第一螺杆,所述第一螺杆向上延伸部分贯穿所述升降腔和所述移动腔,并与位于上侧所述移动腔的顶壁转动连接,所述空心花键轴与所述第一螺杆固定连接,所述升降套与所述第一螺杆螺纹连接,所述空心花键轴可进入所述移动腔内,并与所述移动腔花键连接。

6.根据权利要求5所述的一种池塘水位自动监测紧急处理装置,其特征在于:所述测量机构包括是三个转动设在所述从动腔左壁上的第二螺杆,所述第二螺杆呈阶梯式排列,所述第二螺杆的右侧面固设有齿轮,所述第二螺杆向左延伸部分伸入所述移动腔内,所述移动块内设有开口向右的螺纹腔,所述第二螺杆与所述螺纹腔的内壁螺纹连接,所述升降板的前侧面固设有三个阶梯式排列的第二齿条,所述第二齿条可与所述齿轮啮合,所述从动腔与外界之间连通安装有环形圈,所述刻度尺向上延伸部分贯穿所述环形圈,并伸出外界,所述刻度尺与所述环形圈滑动连接。

7.根据权利要求5所述的一种池塘水位自动监测紧急处理装置,其特征在于:位于上侧所述移动腔上侧连通设有感应腔,位于上侧所述移动腔的顶面固设有接触块,所述水泵的底面固设有控制器,所述控制器向下延伸部分伸入所述感应腔内,所述控制器可控制所述水泵启动,所述控制器的底面固设有感应块,所述感应块与所述控制器电性连接,所述感应块可与所述接触块接触,当所述感应块与所述接触块接触时,可使所述控制器控制所述水泵启动,位于右侧所述水管向右延伸部分伸入所述空池塘内。
