1.一种芳纶纳米纤维原位增强纸基材料性能的方法,其特征在于,包括以下步骤:(1)采用湿法成形或者泡沫成形的方法制备原纸;
(2)以芳纶纤维为原料,采用DMSO/H2O/KOH体系溶解芳纶纤维,以形成均相的芳纶纤维溶解液作为溶解终点;

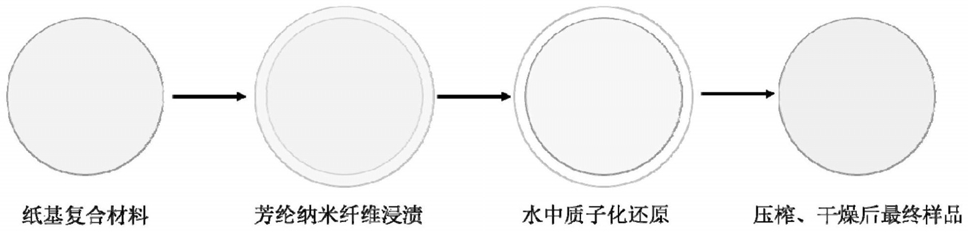

(3)将步骤(1)中已制备好的原纸浸渍于步骤(2)中得到的芳纶纤维溶解液中;
(4)将步骤(3)中浸渍后的纸张转移到水中浸泡,使已经吸附在纸张表面和内部的芳纶纤维溶解液发生质子化还原反应,在纸张内部形成芳纶纳米纤维增强网络,在纸张表面形成芳纶纳米纤维薄膜;
(5)将步骤(4)得到的纳米纤维增强后的纸张干燥,得到芳纶纳米纤维增强的纸基复合材料。
2.根据权利要求1所述的一种芳纶纳米纤维原位增强纸基材料性能的方法,其特征在于,步骤(1)中湿法成形指的以水为介质对纤维进行分散,经脱水成形、压榨、干燥制成的多孔薄张材料的抄造方法;泡沫成形指的是在浆料混合液中加入表面活性剂,采用机械冲击、鼓泡或搅拌方式产生泡沫,经真空抽滤、压榨、干燥后制成多孔材料的抄造方法。
3.根据权利要求1所述的一种芳纶纳米纤维原位增强纸基材料性能的方法,其特征在于,步骤(1)中所述的原纸为间位芳纶纤维纸基复合材料。
4.根据权利要求1所述的一种芳纶纳米纤维原位增强纸基材料性能的方法,其特征在于,步骤(2)中芳纶纤维为对位芳纶短切纤维或间位芳纶短切纤维。
5.根据权利要求4所述的一种芳纶纳米纤维原位增强纸基材料性能的方法,其特征在于,步骤(2)中芳纶纤维溶解液是由间位或对位芳纶短切纤维制备的质量浓度为0.25%~
3%的DMSO/H2O/KOH分散液,在DMSO/H2O/KOH体系中,DMSO与H2O的体积比为25∶1,KOH的用量为芳纶纤维绝干质量的1.5倍。
6.根据权利要求1所述的一种芳纶纳米纤维原位增强纸基材料性能的方法,其特征在于,步骤(3)中所述的浸渍时间以为纸基复合材料完全被芳纶纤维溶解液浸润作为浸渍时间终点。
