专利号: 2020101058132
申请人: 江苏工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

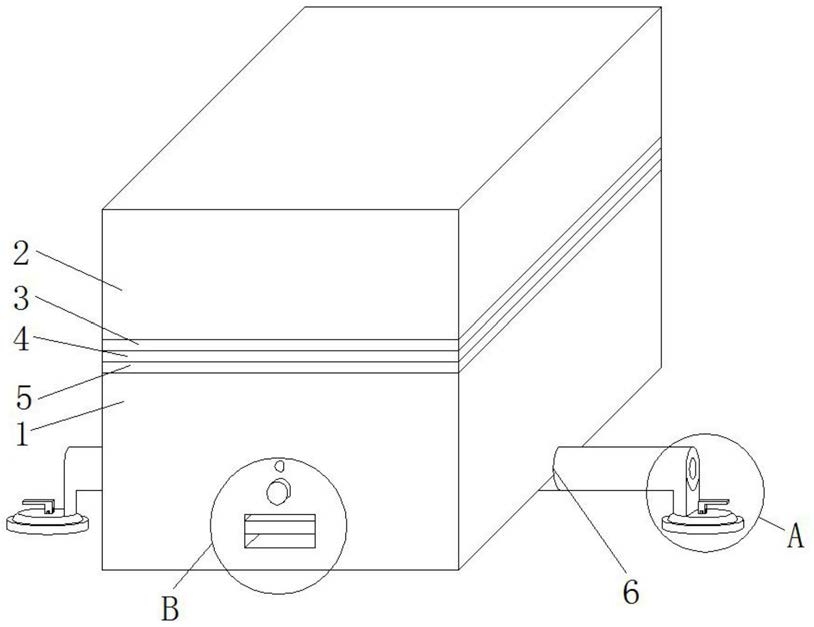

1.一种防触电式便于拆卸的电气组件的使用方法,包括壳体(1)和灯具本体(2),其特征在于:所述灯具本体(2)的下表面固定粘接有第一绝缘层(3),所述第一绝缘层(3)的下表面固定连接有第一磁铁环(4),所述壳体(1)的上表面设置有便于拆卸机构,且便于拆卸机构包括有第二磁铁环(5),所述第二磁铁环(5)的下表面与壳体(1)的上表面固定连接;

所述壳体(1)的下表面开设有安装孔(6),所述安装孔(6)的内壁设置有真空固定机构,且真空固定机构包括有连接杆(7),所述连接杆(7)的外表面与安装孔(6)的内壁固定套接;

所述第二磁铁环(5)的内圈固定套接有第二绝缘层(51);

所述壳体(1)的上表面开设有螺纹安装槽(52);

所述螺纹安装槽(52)的内底壁设置有第二接触片(53),所述灯具本体(2)的下表面设置有第一接触片(54);

所述壳体(1)的内部设置有腔体(55),所述第二接触片(53)的下表面固定连通有L型管(56);

所述腔体(55)的后内壁与L型管(56)的一端内壁固定连通,所述腔体(55)的内底壁均匀分布有锂电池(57),所述壳体(1)的正面分别设置有充电接口(58)、电源开关(59)和信号灯(510);

所述连接杆(7)的两端表面均固定连接有吸提器(71),所述吸提器(71)包括有压扣(72);

使用方法具体为:步骤一,安装,用户双手握住连接杆(7)的两端,将两个吸提器(71)与墙体表面接触,按下两个吸提器(71)上的压扣(72),使吸提器(71)与墙体表面之间进行吸紧固定,完成将壳体(1)固定在墙体上,需要拆卸时,只需推起两个吸提器(71)上的压扣(72),就可使吸提器(71)与墙体表面之间分离,进而实现用户自由更换灯具本体(2)摆放位置的愿望;

步骤二,使用,用户按下电源开关(59),控制锂电池(57)通电,信号灯(510)亮起,锂电池(57)控制第二接触片(53)通电,通过第一接触片(54)带动灯具本体(2)开始工作,设置信号灯(510)使用户在需要拆卸灯具本体(2)时,对用户起到提醒以及防止用户带电拆卸和防触电的功能;

步骤三,拆卸,需要拆卸灯具本体(2)时,用户先按下电源开关(59),控制锂电池(57)断电,信号灯(510)熄灭,用户观察到信号灯(510)熄灭后再等待5秒,防止灯具本体(2)表面有残留电流,用户握住灯具本体(2)在螺纹安装槽(52)的内部逆时针转动四圈,使灯具本体(2)表面的螺纹与螺纹安装槽(52)内部的螺纹不再啮合时,第一磁铁环(4)与第二磁铁环(5)也不再磁性连接,即可取出灯具本体(2),完成对灯具本体(2)的拆卸并更换灯具本体(2),进而实现整个拆卸过程拆卸方便,且拆卸效率高,设置灯具本体(2)表面的螺纹与螺纹安装槽(52)内部的螺纹啮合,起到对灯具本体(2)与壳体(1)之间进行初步固定,设置第一磁铁环(4)与第二磁铁环(5)起到对灯具本体(2)与壳体(1)之间进行进一步磁力吸紧,设置第一绝缘层(3)和第二绝缘层(51)起到对灯具本体(2)表面进行绝缘作用。

2.根据权利要求1所述的防触电式便于拆卸的电气组件的使用方法,其特征在于:所述壳体(1)的材质为聚碳酸酯材料制成,所述第一绝缘层(3)的内部设置有云母,所述第一绝缘层(3)和第一磁铁环(4)的截面均呈方块形状。

3.根据权利要求1所述的防触电式便于拆卸的电气组件的使用方法,其特征在于:所述第二绝缘层(51)的内部设置有石棉,所述第二磁铁环(5)和第二绝缘层(51)的截面均呈方块形状,所述第二绝缘层(51)的内壁与灯具本体(2)的表面套接。

4.根据权利要求3所述的防触电式便于拆卸的电气组件的使用方法,其特征在于:所述第二磁铁环(5)的上表面与第二绝缘层(51)的上表面处在同一水平面上,所述第一磁铁环(4)的下表面与第二磁铁环(5)的上表面磁性连接。

5.根据权利要求4所述的防触电式便于拆卸的电气组件的使用方法,其特征在于:所述灯具本体(2)的下表面贯穿并延伸至第二磁铁环(5)的下表面,所述第一接触片(54)与灯具本体(2)电性连接,所述灯具本体(2)的外表面与螺纹安装槽(52)的内壁螺纹连接。

6.根据权利要求5所述的防触电式便于拆卸的电气组件的使用方法,其特征在于:所述第一接触片(54)的下表面与第二接触片(53)的上表面活动连接,所述第一接触片(54)与第二接触片(53)电性连接,所述第二接触片(53)的下表面贯穿并延伸至壳体(1)的内部。

7.根据权利要求6所述的防触电式便于拆卸的电气组件的使用方法,其特征在于:所述壳体(1)靠近腔体(55)的前内壁均匀分布有导线孔(511),所述充电接口(58)和电源开关(59)、信号灯(510)、第二接触片(53)均与锂电池(57)电性连接。

8.根据权利要求1所述的防触电式便于拆卸的电气组件的使用方法,其特征在于:所述连接杆(7)的材质为不锈钢材料制成,所述连接杆(7)的内部开设有通孔(73)。
