专利号: 2020101091573
申请人: 义乌奥莉机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

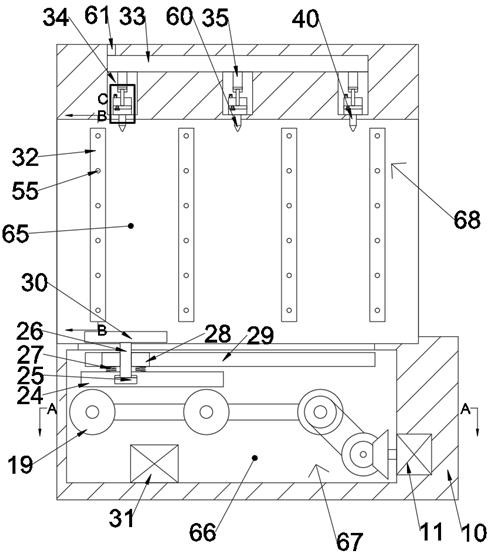

1.一种自动消毒杀菌的除菌室,包括机体,其特征在于:所述机体中设有消毒腔,所述消毒腔下侧设有传动腔,所述传动腔中设有自动移动前进的移动装置;

所述移动装置包括固定安装在所述传动腔右侧壁的主电机,所述主电机动力连接有电机轴,所述电机轴上固设有第一锥齿轮,所述传动腔前侧壁转动连接有第一转轴,所述第一转轴上固设有与所述第一锥齿轮啮合的第二锥齿轮,所述第一转轴后侧固设有第一带轮,所述传动腔后侧壁转动连接 第二转轴、第四转轴和第三转轴,所述第二转轴前侧固设有第二带轮,所述第二带轮与所述第一带轮之间连接有第一皮带,所述第二转轴中部固设有第一齿轮,所述第二转轴后侧固设有第三带轮,所述第四转轴前侧固设有所述第一齿轮,所述第四转轴中部固设有第五带轮,所述第四转轴后侧固设有第四带轮,所述第四带轮与所述第三带轮之间连接有第二皮带,所述第三转轴前侧固设有所述第一齿轮,所述第三转轴后侧固设有第六带轮,所述第六带轮与所述第五带轮之间连接有第三皮带;

所述消毒腔中设有自动消毒的消毒装置。

2.根据权利要求1所述一种自动消毒杀菌的除菌室,其特征在于:所述传动腔后侧壁设有移动滑槽,所述移动滑槽中滑动连接有移动滑块,所述移动滑块中固设有滑动杆,所述滑动杆下侧固设有滑动块,所述滑动块上滑动连接有移动齿条,所述移动齿条与所述移动滑块之间连接有压缩弹簧,所述滑动杆上侧固设有承重板,所述传动腔下侧壁固设有主气泵。

3.根据权利要求1所述一种自动消毒杀菌的除菌室,其特征在于:所述消毒装置包括固定安装在所述消毒腔后侧壁的四个气管长板,所述消毒装置后侧壁中固设有消毒腔体,所述消毒腔体后侧固设有前后入口,所述消毒腔体中固设有七个消毒气缸,每个所述消毒气缸中滑动连接有气缸板,所述气缸板上固设有气缸杆,所述消毒腔体前侧固设有七个与所述消毒腔体相通的消毒缸,每个所述消毒缸中滑动连接有与所述气缸杆固定连接的消毒板,所述消毒板上固设有固定板,所述消毒板中抵接有消毒球阀,所述固定板与所述消毒球阀之间连接有消毒弹簧,每个所述消毒缸前侧固设有与之相通的消毒喷管,所述消毒喷管上固设有在所述气管长板中固定连接的消毒喷嘴,所述消毒气缸与所述主气泵之间连接有气管。

4.根据权利要求3所述一种自动消毒杀菌的除菌室,其特征在于:所述消毒腔上侧壁中固设有连接长管,所述连接长管上侧固设有顶部入口,所述连接长管下侧固设有与之相通的三个储存腔体,每个所述储存腔体中固设有活塞缸,所述活塞缸中滑动连接有活塞板,所述活塞板上固设有活塞杆,所述储存腔体下侧固设有液压缸,所述液压缸中滑动连接有液压板,所述液压缸上侧固设有入口体,所述入口体上侧固设有入口板,所述入口体中抵接有入口球阀,所述入口球阀与所述入口板之间连接有入口弹簧,所述液压板上滑动连接有两个移动杆,所述移动杆上固设有移动板,所述移动板与所述液压板之间连接有两个移动弹簧,所述液压缸下侧固设有液压喷管,所述液压喷管下侧固设有液压喷嘴,所述主气泵与所述活塞缸之间连接有气管。
