专利号: 2020101095466
申请人: 吉林工程技术师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

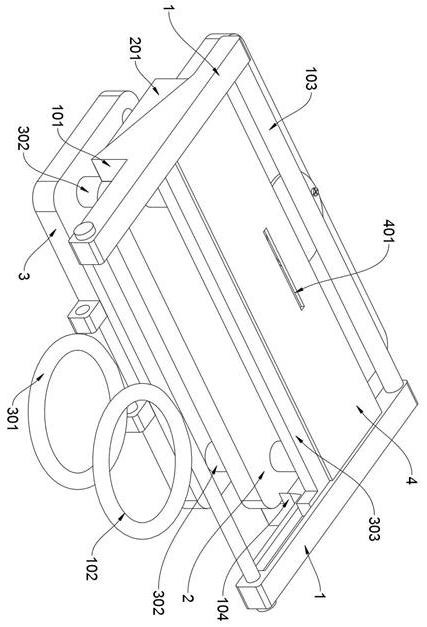

1.一种儿童研学旅行防拆智能定位器,其特征在于:包括轨道方杆(1),上压板(2),下夹板(3),遮板(4),插杆(6)和解锁拨杆(7),所述轨道方杆(1)包括上楔块(101),上拉环(102),支撑拉杆(103)和三角定位块(104),两处所述轨道方杆(1)的内侧均开设有一处轨道槽,且两处轨道方杆(1)后端焊接有一处支撑拉杆(103);两处所述轨道方杆(1)的前端段之间转动穿装有一处上拉环(102),且轨道方杆(1)中间段的底部均设置有一处上楔块(101),此两处上楔块(101)的前端位置又对称设置有两处三角定位块(104);所述上压板(2)与下夹板(3)均为矩形设置,其中上压板(2)的宽度为下夹板(3)的两倍,且上压板(2)后半部分的中间位置开设有一处圆形槽,定位追踪器(5)就锁紧安装于此圆形槽的内部;所述遮板(4)整体呈L状折拐设置;两处所述插杆(6)呈左右对称设置有两处,此两处插杆(6)的尾端均开设有一处U形槽,且两处U形槽中均设置有一处U形凸出顶块;所述解锁拨杆(7)呈左右对应设置有两处,且两处解锁拨杆(7)套滑设置于一处顶撑光杆上。

2.根据权利要求1所述的一种儿童研学旅行防拆智能定位器,其特征在于:所述上压板(2)包括下楔块(201),所述上压板(2)左右两侧的中间位置对称焊接有两处下楔块(201),此两处下楔块(201)可对应与两处上楔块(101)斜面接触顶滑配合。

3.根据权利要求1所述的一种儿童研学旅行防拆智能定位器,其特征在于:所述下夹板(3)包括下拉环(301),定位柱轴(302),顶撑连板(303)和T形定位块(304),所述下夹板(3)前半部分的顶端位置对称支撑有两处定位柱轴(302),其前侧端面上转动连接安装有一处下拉环(301),且两处定位柱轴(302)的顶端支撑焊接有一处顶撑连板(303),此顶撑连板(303)的左右两端对称设置有两处T形定位块(304)。

4.根据权利要求3所述的一种儿童研学旅行防拆智能定位器,其特征在于:所述上压板(2)套滑设置于两处定位柱轴(302)上,且两处T形定位块(304)对应顶插滑装于两处轨道方杆(1)内侧的轨道槽中。

5.根据权利要求1所述的一种儿童研学旅行防拆智能定位器,其特征在于:所述插杆(6)包括L状安装杆(601),所述支撑拉杆(103)的后侧对称焊接有左右两组共四处L状安装杆(601),且两处插杆(6)就通过弹簧顶推贯穿插装于此左右两组L状安装杆(601)上,跟随两处上楔块(101)的后滑,两处插杆(6)的首端倾斜段可对应与两处三角定位块(104)斜面顶推接触。

6.根据权利要求1所述的一种儿童研学旅行防拆智能定位器,其特征在于:所述遮板(4)包括长条贯穿槽(401),所述遮板(4)的顶端中间处贯穿开设有一处长条贯穿槽(401),此长条贯穿槽(401)位于两处插杆(6)尾端段的正上方。

7.根据权利要求1所述的一种儿童研学旅行防拆智能定位器,其特征在于:两处所述解锁拨杆(7)的底部段上均开设有一处U形槽,且两处解锁拨杆(7)的尾端段可穿过长条贯穿槽(401)对应下插置于两处插杆(6)尾端的两处插槽中并与两处插槽中的U形凸块插接顶挡配合。

8.根据权利要求3所述的一种儿童研学旅行防拆智能定位器,其特征在于:所述上压板(2)底部的中间位置排列设置有五处锥杆,且下夹板(3)上开设有一排插孔,且五处锥杆可跟随上压板(2)下滑对应插置于此一排插孔中。
