专利号: 202010115847X
申请人: 沁水县杏林新型建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

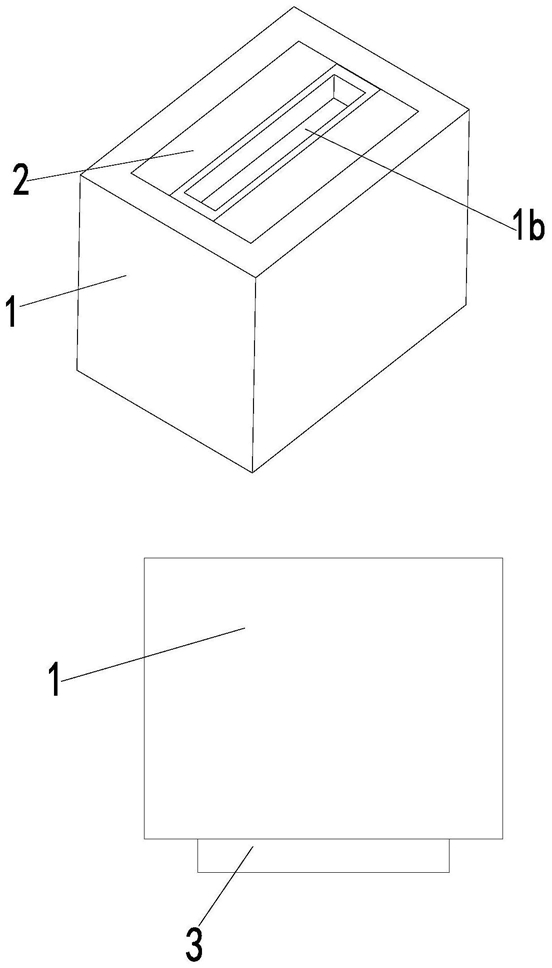

1.一种保温混凝土砌块,包括主体(1)、保温泡沫(2)与对接块(3),其特征在于:所述主体(1)上端前后对称开设有填充槽(1a),填充槽(1a)内填充有保温泡沫(2),主体(1)下端设置有对接块(3),主体(1)上端中部开设有对接槽(1b),对接槽(1b)位于对接块(3)正上方,且对接块(3)与对接槽(1b)尺寸相同,主体(1)与对接块(3)均为混凝土材质;其中:上述保温混凝土砌块在生产过程中需要使用到专用的制作模具,该制作模具包括底板(4)、支撑台(5)与定型机构(6),底板(4)上端安装有支撑台(5),支撑台(5)上端安装有定型机构(6);

所述支撑台(5)包括中部支撑架(51)、侧支撑架(52)、滑动板(53)与导向滑轨(54),中部支撑架(51)左右两侧对称布置有侧支撑架(52),中部支撑架(51)与侧支撑架(52)均安装在底板(4)上,中部支撑架(51)外侧与侧支撑架(52)内侧均通过滑动配合方式安装有滑动板(53),滑动板(53)上端安装有导向滑轨(54),且滑动板(53)上端前后对称开设有方形缺口;

所述定型机构(6)包括定型支链(61)、盖板(62)、压块(63)、连接杆(64)、顶板(65)与升降气缸(66),定型支链(61)数量为二,两个定型支链(61)以中部支撑架(51)为中心左右对称布置,定型支链(61)上端与盖板(62)下端相紧贴,盖板(62)上端开设有注料口,盖板(62)前后两侧对称开设有调节孔,调节孔内安装有压块(63),盖板(62)上端通过连接杆(64)与顶板(65)相连接,顶板(65)下端中部与升降气缸(66)顶端相连接,升降气缸(66)底端安装在中部支撑架(51)上。

2.根据权利要求1所述的一种保温混凝土砌块,其特征在于:所述定型支链(61)包括定型架(611)、固定块(612)、升降块(613)与升降杆(614),定型架(611)数量为二,定型架(611)安装在滑动板(53)上,两个定型架(611)左右对称布置且侧壁相紧贴,定型架(611)为E字型结构,定型架(611)前后两侧壁上均安装有固定块(612),固定块(612)为倒梯形结构,左右相对布置的固定块(612)之间通过滑动配合方式安装有升降块(613),升降块(613)侧壁与固定块(612)侧壁相紧贴,升降块(613)上端通过升降杆(614)与顶板(65)下端相连接。

3.根据权利要求1所述的一种保温混凝土砌块,其特征在于:所述压块(63)包括调节螺栓(631)、安装板(632)、一号压紧块(633)与二号压紧块(634),调节螺栓(631)上端通过螺纹配合方式安装在顶板(65)上,调节螺栓(631)下端通过轴承安装有安装板(632),安装板(632)下端前后两侧安装有一号压紧块(633),安装板(632)下端中部安装有二号压紧块(634),一号压紧块(633)与二号压紧块(634)均通过滑动配合方式与调节孔内壁相连接。

4.根据权利要求2所述的一种保温混凝土砌块,其特征在于:所述固定块(612)上端设置有导向块(612a),导向块(612a)为长方体结构,导向块(612a)内侧开设有导向槽。

5.根据权利要求4所述的一种保温混凝土砌块,其特征在于:所述升降块(613)总体为等腰梯形结构,升降块(613)下端左右两侧为垂直平面结构。

6.根据权利要求2所述的一种保温混凝土砌块,其特征在于:所述定型架(611)包括外框体(611a)与U型架(611b),外框体(611a)安装在滑动板(53)上,外框体(611a)为E字型结构,外框体(611a)内壁前后两侧均通过卡接方式安装有U型架(611b)。

7.根据权利要求2所述的一种保温混凝土砌块,其特征在于:所述定型架(611)中,安装在位于侧支撑架(52)上的滑动板(53)上的定型架(611)内侧壁上设置有凸块(611c),安装在位于中部支撑架(51)上的滑动板(53)上的定型架(611)内侧壁上开设有凹槽(611d),凸块(611c)卡接在凹槽(611d)内。

8.根据权利要求3所述的一种保温混凝土砌块,其特征在于:所述一号压紧块(633)与填充槽(1a)尺寸相同,二号压紧块(634)与对接槽(1b)尺寸相同。
