专利号: 2020101191976
申请人: 杭州富阳飞尚装饰工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

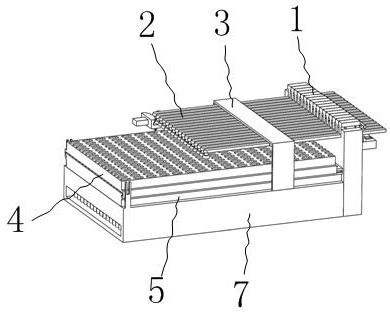

1.一种装潢使用的室内瓷砖切割机,其特征在于:它包括压板、成型导轨杆、滑动板、底板、支撑导向板、顶杆、滑动元件、固定板,其中支撑导向板上具有均匀分布的圆形导孔,支撑导向板位于地面上;底板上开有多个均匀分布上下贯通的第一键槽孔,底板安装在支撑导向板的上侧,底板上的第一键槽孔与支撑导向板上的圆形导孔一一对应且第一键槽孔的圆弧半径与圆形导孔的半径相等;滑动板上开有多个均匀分布上下贯通的第二键槽孔,滑动板通过滑动配合安装在底板的上侧,滑动板上的第二键槽孔与底板上的第一键槽孔一一对应对齐;底板上所开的第一键槽孔内分别安装有一个顶杆;顶杆为铁磁性材料;

上述顶杆包括安装杆,安装杆的上端安装有上侧面具有斜面的限位块,限位块与安装杆之间安装可压缩的第一复位弹簧;初始状态下,顶杆的上端与底板的上侧面齐平;限位块位于底板上的第一键槽孔内;

固定板的上端在横向方向上均匀地开有多个卡槽,固定板固定安装在支撑导向板的一侧;成型导轨杆一端的下侧安装有连接柱,连接柱的下侧安装有圆柱支撑;多个成型导轨杆均匀地安装在固定板上,且每个成型导轨杆未安装有圆柱支撑的一端嵌套于固定板上的卡槽内;

压板的下侧面上安装有压块,多个压板通过压块与固定板上所开的卡槽的配合安装在固定板上,压块与固定板滑动配合;压板的压块与成型导轨杆一一对应配合;压板下端与固定板的上侧面安装有四个挤压弹簧;每个压块上通过滑动配合分别安装有一个下侧面上具有斜面的限位卡块,限位卡块与对应的压块之间分别安装有一个第二回位弹簧;

安装板安装在固定板的一侧;安装方板上端的侧面上均匀地安装有多个上侧面上具有斜面的限位挡块;安装方板通过滑动配合安装在安装板上,且安装方板与安装板之间安装有第二复位弹簧;安装在安装方板上的限位挡块与安装在压板上的限位卡块一一对应配合;

上述滑动元件上具有安装驱动调节顶杆的磁铁和切割瓷砖的切割刀的螺纹孔;滑动元件与成型导轨杆滑动配合;

上述滑动元件包括驱动把手、方形块、弧形梯导槽、螺纹孔,其中方形块的上侧开有弧形梯导槽,方形块的下侧开有螺纹孔,方形块的一侧安装有便于手动操作的驱动把手;方形块通过其弧形梯导槽在由多个成型导轨杆所安装的圆柱支撑组成的弧形轨道上滑动;通过螺纹孔安装驱动调节顶杆的磁铁和切割瓷砖的切割刀;

上述顶杆包括安装杆、第一复位弹簧、限位块、限位槽、限位导槽、限位导块,其中安装杆一端的外圆面上开有限位槽,限位槽的两侧面上对称地开有两个限位导槽;限位块的一端具有45度的斜面,限位块未具有斜面的一端对称地安装有两个限位导块,限位块通过两个限位导块与限位槽的配合安装在安装杆上,且限位块与限位槽的底侧面之间安装有一个第一复位弹簧;

上述安装板的上侧面上均匀地开有四个梯形导槽,安装方板上开有方形避让槽;安装方板的下侧均匀地安装有四个梯形导块,安装方板通过梯形导块与梯形导槽的配合安装在安装板上,且梯形导块与对应的梯形导槽之间安装有第二复位弹簧。

2.根据权利要求1所述的一种装潢使用的室内瓷砖切割机,其特征在于:导向支撑上均匀地安装有多个导向壳,导向支撑安装在支撑导向板上,通过导向壳对成型导轨杆导向。

3.根据权利要求1所述的一种装潢使用的室内瓷砖切割机,其特征在于:上述支撑导向板远离安装板的一端对称地安装有两个卡板,卡板上具有U形卡槽。

4.根据权利要求1所述的一种装潢使用的室内瓷砖切割机,其特征在于:上述复位弹簧为压缩弹簧。

5.根据权利要求1所述的一种装潢使用的室内瓷砖切割机,其特征在于:上述支撑导向板的下端具有方形槽,方形槽的上侧面上与支撑导向板的上侧面之间均匀地开有多个圆形导孔;底板的两侧对称地安装有两个导轨槽,底板安装在支撑导向板的上侧,滑动板的两侧对称地安装有两个滑动导轨,滑动板通过两个滑动导轨与两个导轨槽的滑动配合安装在底板的上侧;滑动板相对于底板滑动到界限状态时,即滑动导轨的一端在滑动过程中与对应导轨槽的端面完全重合时,滑动板移动的距离正好使得滑动板上的第二键槽孔和底板上的第一键槽孔重合成一个完整的圆孔;底板上所开的第一键槽孔内分别安装有一个顶杆,初始状态下,顶杆的下端穿过支撑导向板上的圆形导孔,且顶杆的下端位于支撑导向板上方形槽的下端面上。

6.根据权利要求1所述的一种装潢使用的室内瓷砖切割机,其特征在于:上述固定板上开有卡槽一端开有贯通卡槽的滑动槽,滑动槽的两端均开到卡槽中位于靠近外侧的两个卡槽靠近外侧侧面上;压块上开有方形安装槽,方形安装槽的两侧面上对称地开有两个方形导槽;压块下端的两侧面上对称地安装有两个导向块;多个压板通过压块与固定板上所开的卡槽的配合安装在固定板上,压块上的导向块与固定板上所开的滑动槽上下滑动配合;

压板下端与固定板的上侧面安装的四个挤压弹簧两两一组对称地分布在压块的两侧;每个压块上所开的方形安装槽内分别安装有一个限位卡块,限位卡块的两侧面上对称地安装有两个导块,两个导块与压块上的方形导槽对应滑动配合;限位卡块与对应的方形安装槽底侧面之间分别安装有一个第二回位弹簧。

7.根据权利要求1所述的一种装潢使用的室内瓷砖切割机,其特征在于:上述磁铁和切割刀上均安装有螺纹安装杆。
