专利号: 2020101202504
申请人: 重庆工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

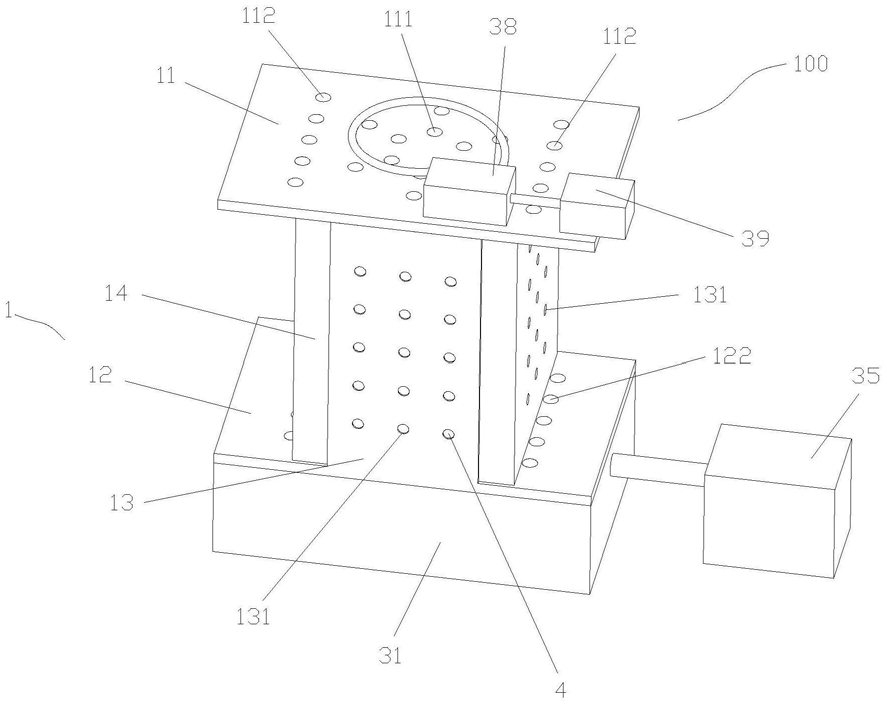

1.一种新能源汽车动力电池冷却系统,其特征在于,

包括固定组件、检测组件和冷却组件,所述固定组件包括顶板、底板、支撑件、滑动件和安装件,所述顶板和所述底板上下相对设置,所述顶板具有第一出气孔,所述底板具有第一进气孔,所述第一出气孔和所述第一进气孔的数量均为多个,所述支撑件和所述滑动件的数量均为两个,两个所述支撑件与所述顶板和所述底板可拆卸连接,并位于所述顶板和所述底板之间,且相对设置,两个所述滑动件分别与所述顶板、所述底板和所述支撑件滑动连接,并位于两个所述支撑件的两侧,所述顶板、所述底板、两个所述支撑件和两个所述滑动件围合成一个空腔,所述安装件与所述底板和所述顶板固定连接,并位于所述空腔内,电池组件位于所述安装件内;

所述检测组件包括第一传感器和第二传感器,所述第一传感器和所述第二传感器的数量均为多个,多个所述第一传感器均匀分布于电池组件表面,多个所述第二传感器分别位于所述支撑件和所述滑动件上;

所述冷却组件包括固定件、转动板、转动件、驱动件和鼓风机,所述固定件与所述底板固定连接,并位于远离所述顶板的一侧,所述固定件具有凹槽,所述凹槽位于靠近所述底板的一侧,所述转动板抵持所述底板,并位于所述凹槽内,所述转动板具有第二进气孔,所述第二进气孔的数量为多个,且与所述第一进气孔贯通,所述转动件与所述底板转动连接,并贯穿所述转动板,且与所述转动板固定连接,所述驱动件的输出端与所述转动件传动连接,所述鼓风机的出风口与所述凹槽连通。

2.如权利要求1所述的新能源汽车动力电池冷却系统,其特征在于,

所述固定组件还包括第一弹性件,所述第一弹性件的数量至少为四个,所述第一弹性件与所述支撑件和所述滑动件固定连接,并位于所述支撑件内。

3.如权利要求1所述的新能源汽车动力电池冷却系统,其特征在于,

所述顶板还具有第一散热孔,所述第一散热孔数量为多个,多个所述第一散热孔分布于所述第一出气孔朝向所述滑动件的一侧。

4.如权利要求3所述的新能源汽车动力电池冷却系统,其特征在于,

所述底板还具有第二散热孔,所述第二散热孔数量为多个,每一所述第一散热孔和每一所述第二散热孔相对设置,多个所述第二散热孔分布于所述第一进气孔朝向所述滑动件的一侧。

5.如权利要求1所述的新能源汽车动力电池冷却系统,其特征在于,

所述冷却组件还包括热传导杆,所述热传导杆的数量为多个,多个所述热传导杆与所述转动板固定连接,且与所述第二进气孔交错设置,并位于所述凹槽内。

6.如权利要求1所述的新能源汽车动力电池冷却系统,其特征在于,

所述支撑件和所述滑动件均具有第三散热孔,所述第三散热孔的数量均为多个。

7.如权利要求6所述的新能源汽车动力电池冷却系统,其特征在于,

所述新能源汽车动力电池冷却系统还包括过滤网,所述过滤网的数量为多个,每一所述过滤网覆盖每一所述第三散热孔。

8.如权利要求1所述的新能源汽车动力电池冷却系统,其特征在于,

所述冷却组件还包括散热管、冷凝器和水箱,所述散热管与所述安装件固定连接,并螺旋设置于所述安装件外,所述冷凝器和所述水箱依次与所述散热管的两端连接。

9.如权利要求8所述的新能源汽车动力电池冷却系统,其特征在于,

所述安装件包括安装架、抵持件和第二弹性件,所述安装架与所述底板和所述顶板固定连接,并位于所述空腔内,所述抵持件和所述第二弹性件的数量均为多个,每一所述抵持件抵持电池组件,每一所述第二弹性件与所述安装架和每一所述抵持件固定连接,并位于每一所述第二弹性件与所述安装架之间。

10.一种新能源汽车动力电池冷却控制方法,其特征在于,包括:

获取第一传感器和第二传感器采集的第一温度值和第二温度值,并进行第一温度值减去第二温度值的差值计算,得到温度差;

判断温度差是否大于阈值;

若温度差大于阈值,则输出增大送风量信号至鼓风机,正向转动信号至驱动件,驱动转动板转动,第一进气孔和第二进气孔贯通;

若温度差小于或等于阈值,则输出减小送风量信号至鼓风机,反向转动信号至驱动件,驱动转动板转动,部分覆盖第一进气孔。
