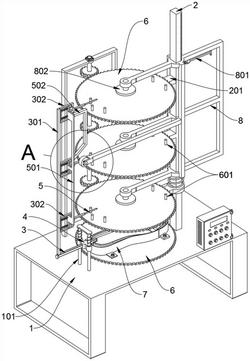

1.一种鞋底修边装置，其特征在于：包括基板(1)，横插方杆(3)，定位板(4)，割刀(5)和鞋底(10)，所述基板(1)的右侧中间位置支撑焊接有一处竖撑方杆(2)，顶压架(8)就通过弹簧顶推贯穿套滑于此竖撑方杆(2)上，且基板(1)后侧中间位置的底部竖撑锁紧吊撑有一处电机(9)；所述基板(1)顶端的中心处转动支撑安装有一处底侧齿轮盘(6)，此底侧齿轮盘(6)的顶端锁紧固定有一处塑料鞋模(7)；所述横插方杆(3)穿设于定位板(4)的中间位置；

三处所述割刀(5)的后端均支撑焊接有一处T形插板；所述鞋底(10)被撑托安放于上部三处齿轮盘(6)的顶端中间位置。

2.根据权利要求1所述的一种鞋底修边装置，其特征在于：所述基板(1)包括竖撑轴(101)，所述基板(1)的左侧顶端位置对称焊接有两处竖撑轴(101)，定位板(4)就通过弹簧顶推贯穿滑套于此两处竖撑轴(101)上。

3.根据权利要求1所述的一种鞋底修边装置，其特征在于：所述横插方杆(3)包括安装撑板(301)，安装框(302)，导轮(303)和滚珠(304)，所述横插方杆(3)的左侧顶端焊接有一处安装撑板(301)，此安装撑板(301)的内侧端面上等距间隔排列焊接有三处安装框(302)，且横插方杆(3)的右端段底部向下支撑安装有一处导轮(303)，这处导轮(303)右侧撑板段的底部还内嵌排列安装有八处滚珠(304)。

4.根据权利要4所述的一种鞋底修边装置，其特征在于：所述塑料鞋模(7)的圆周外围成形设置有一处轮廓状的轨道槽，且导轮(303)就被顶推滚插置于此轨道槽中，且八处滚珠(304)可与塑料鞋模(7)的顶端檐边滚动接触。

5.根据权利要求3所述的一种鞋底修边装置，其特征在于：所述割刀(5)包括竖撑连板(501)和顶框(502)，三处所述安装框(302)的内部均对称支撑有两处轨道轴，三处割刀(5)就通过其后端的T形插板弹簧顶推套滑于此两处轨道轴上；三处所述割刀(5)后端的竖撑板段上焊接有一处竖撑连板(501)，此竖撑连板(501)的顶端段上向右侧焊接有一处顶框(502)，此顶框(502)的底部侧杆呈向下倾斜支撑设置。

6.根据权利要求1所述的一种鞋底修边装置，其特征在于：所述齿轮盘(6)包括定位短轴(601)，三处所述齿轮盘(6)的顶端左右两侧位置均排布支撑有五处定位短轴(601)，鞋底(10)就被挡靠放置于此五处定位短轴(601)之间；所述割刀(5)的刀尖被顶插穿过鞋底(10)的顶檐余边。

7.根据权利要求1所述的一种鞋底修边装置，其特征在于：所述电机(9)的竖撑转轴上等距间隔套装有四处主动齿轮，此四处主动齿轮与四处齿轮盘(6)对应传动啮合。

8.根据权利要求5所述的一种鞋底修边装置，其特征在于：所述顶压架(8)包括定位插杆(801)，压盘(802)和顶轮(803)，所述顶压架(8)整体呈日字形设置，其左侧等距间隔焊接有三处套环，此三处套环滑套置于竖撑方杆(2)上，且三处套环上均向左侧支撑有一处转动压盘(802)，这三处压盘(802)位于三处齿轮盘(6)中心处的正上方；所述顶压架(8)的左侧中间处向左支撑有一处转动顶轮(803)，此顶轮(803)可与顶框(502)顶滑接触；所述顶压架(8)顶撑杆的底部通过弹簧顶推贯穿插装有一处定位插杆(801)，此定位插杆(801)的首端焊接有一处山字形卡爪。

9.根据权利要求8所述的一种鞋底修边装置，其特征在于：所述竖撑方杆(2)包括横撑支板(201)，所述竖撑方杆(2)顶端段的外侧端面上开设有一排齿槽，定位插杆(801)的首端卡爪可与此一排齿槽对应插接，且竖撑方杆(2)的内侧端面上等距间隔支撑有三处横撑支板(201)，上侧三处齿轮盘(6)就转动安装于这三处横撑支板(201)的首端。
