专利号: 2020101237679
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

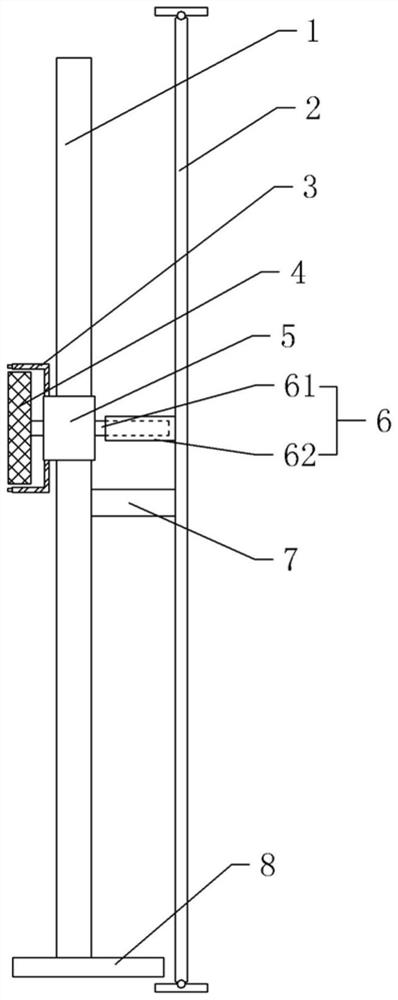

1.建筑装饰用打磨装置,包括支架,支架包括竖直的导向杆,导向杆上沿竖向滑动连接有滑块,滑块上设置有打磨机构,打磨机构包括打磨盘和驱动打磨盘转动的驱动机构,其特征在于:所述支架上设有竖向的弹性板,弹性板的上端和下端均铰接有顶块,弹性板的中部与导向杆固定连接;所述滑块与弹性板之间设有与导向杆垂直的伸缩杆,所述伸缩杆包括第一伸缩段和第二伸缩段,第一伸缩段与第二伸缩段同轴螺纹连接,第一伸缩段与滑块转动连接并且同时与打磨盘同轴固定连接,第二伸缩段与弹性板滑动配合;当弹性板弯曲呈拱形时,使弹性板的中部对导向杆进行支撑。

2.根据权利要求1所述的建筑装饰用打磨装置,其特征在于:所述第二伸缩段上转动连接有滚轮,弹性板上沿竖向设置有滑槽,滚轮沿滑槽与弹性板滚动配合。

3.根据权利要求2所述的建筑装饰用打磨装置,其特征在于:所述打磨机构还包括罩设在打磨盘上的罩体,罩体上连接有负压吸附机构。

4.根据权利要求3所述的建筑装饰用打磨装置,其特征在于:所述罩体的开口边缘固定连接有柔性的挡片。

5.根据权利要求4所述的建筑装饰用打磨装置,其特征在于:所述弹性板的上下两端之间连接有拉绳。

6.根据权利要求5所述的建筑装饰用打磨装置,其特征在于:所述拉绳与弹性板的中部之间连接有伸缩调节机构。

7.根据权利要求6所述的建筑装饰用打磨装置,其特征在于:所述伸缩调节机构为液压式伸缩机构。

8.根据权利要求7所述的建筑装饰用打磨装置,其特征在于:所述液压式伸缩机构为千斤顶机构。

9.根据权利要求8所述的建筑装饰用打磨装置,其特征在于:所述支架的底部连接有行走轮。

10.根据权利要求9所述的建筑装饰用打磨装置,其特征在于:所述行走轮为万向轮。
