专利号: 2020101243294
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

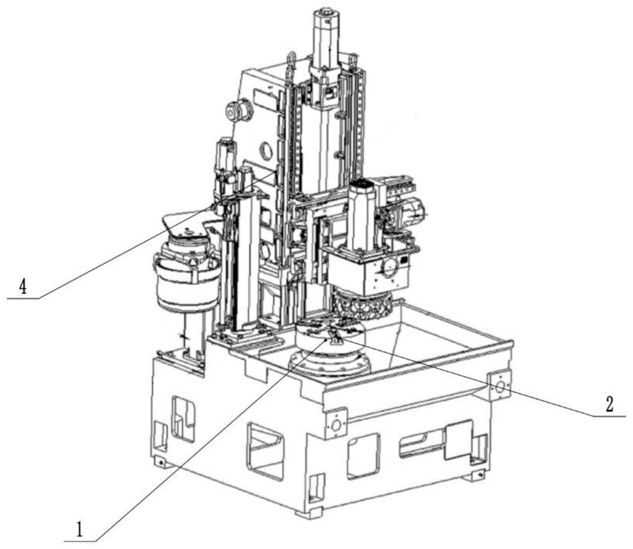

1.一种高精度加工用刀具补偿装置,其特征在于,包括放置工件的工作台,所述工作台包括设有夹持机构的上表面和设有转子机构的下表面,所述工作台的横截面为椭圆形,所述夹持机构与所述工作台的接触面设有径向的滑槽,所述转子机构与所述夹持机构之间设有连杆组,所述连杆组通过所述转子机构的转动轨迹控制所述夹持机构,以推进所述工件与刀具紧密贴合;

所述夹持机构没入所述工作台内部的部分设有一体制造的竖向的支撑柱,所述支撑柱连接有行星齿轮组,所述行星齿轮组包括有连接所述支撑柱的太阳轮,所述太阳轮的中心处设有涡轮槽,所述太阳轮的中心处穿过有竖向的转动销,所述转动销的外表面设有蜗杆槽,所述蜗杆槽与所述涡轮槽形状适配连接,所述太阳轮周向啮合有若干个行星轮,所述行星轮的内侧与所述太阳轮啮合,所述行星轮的外侧啮合有齿轮框架;

所述转动销可沿逆时针方向进行锁止,所述太阳轮、所述行星轮和所述齿轮框架的齿数比为1:2:3;

所述转子机构包括有内圈转子,所述内圈转子的中心处啮合有动力输入轴,所述内圈转子的竖向最大位移等于所述工作台的短轴半径,所述内圈转子的横向最大位移等于所述工作台的长轴半径;

所述内圈转子的横截面为三角形,所述内圈转子三角形的边线中点处与所述连杆组连接,所述连杆组包括有两个相互铰接的连杆,分别铰接于所述支撑柱,和所述内圈转子三角形的边线中点处,两个所述连杆之间相铰接的铰接点铰接于任意一个所述行星轮的中轴线处。

2.根据权利要求1所述的一种高精度加工用刀具补偿装置,其特征在于,所述动力输入轴连接有第一步进电机。

3.根据权利要求1所述的一种高精度加工用刀具补偿装置,其特征在于,所述行星齿轮组的所述齿轮框架半径为r,所述连杆组的长度为3r,所述连杆组以铰接点分为连接所述内圈转子的第一连杆和连接所述支撑柱的第二连杆,所述第一连杆与所述第二连杆的长度比为2:1。
