专利号: 2020101260016
申请人: 嘉兴市创美电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-01-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

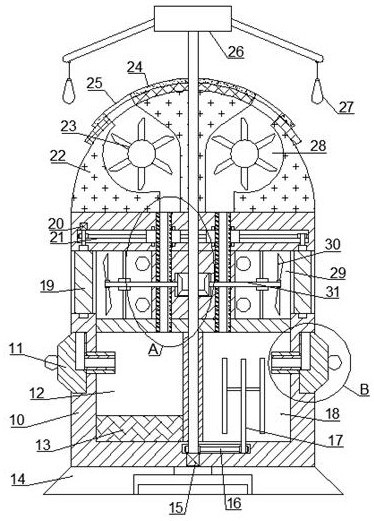

1.一种车载加湿喷雾设备,包括主壳体,其特征在于:所述主壳体内开设有水腔,所述水腔的右侧设有香水腔,所述水腔内存放清水,所述香水腔内存放香水,所述水腔的顶部和所述香水腔的顶部均开设有矩形腔,两个所述矩形腔相互远离的一侧均为开口设计,所述矩形腔内设有两个左右对称的风扇,所述风扇转动可以将风吹出,所述主壳体的顶部固设有透明圆台,所述透明圆台位半球形透明设计,所述透明圆台内开设有左右对称的两个圆形腔,两个所述圆形腔内均转动设有风车,所述风车转动,可以增加设备的美观性,所述主壳体的左右两侧均滑动设有矩形块,所述矩形块可以拉出,所述矩形块上开设有与所述水腔和所述香水腔分别连通的进水口,通过所述进水口可以向所述水腔和所述香水腔内添加水源和香水;

所述水腔的底壁上设有雾化器,所述雾化器可以使所述水腔内的水分蒸发成水汽,所述香水腔内转动设有搅拌轴,所述搅拌轴可以搅拌所述香水腔内的香水,使香水容易挥发;

所述水腔的左侧壁上和所述香水腔的右侧壁上均固设有外管,两个所述矩形块相互靠近的一侧面上均固设有内管,所述内管插入所述外管内,并与所述外管滑动配合,且所述内管与所述进水口连通;

所述水腔、所述香水腔与所述圆形腔之间均通过竖直管路连通,所述竖直管路固设在所述主壳体内,所述主壳体的左右两侧面上均转动设有挡板,所述挡板可以将所述矩形腔的一侧出口封闭,两个所述挡板的顶端通过第一皮带动力连接,位于左侧的所述挡板的顶端与小电机动力连接,所述小电机固嵌在所述主壳体内;

两个所述矩形腔之间的壁体内开设有传动腔,所述传动腔的左右两侧壁上均转动设有左右延伸的风扇轴,两个所述风扇轴分别与所述风扇固定,两个所述风扇轴相互靠近的一端均固设有从动锥齿轮,所述主壳体靠近底面的位置内固嵌有旋转电机,所述旋转电机的顶端动力连接有向上延伸的主轴,所述主轴与所述搅拌轴的底端通过第二皮带动力连接,所述主轴的外周上固设有动力锥齿轮,所述动力锥齿轮与所述从动锥齿轮啮合,所述矩形腔的后壁上开设有进气口,所述进气口与外界连通设计;

所述主轴的顶端固设有旋转块,所述旋转块的两侧均设有吊坠,所述吊坠起到装饰性作用,所述透明圆台的顶面上转动设有盖板,所述盖板上开设有两个圆孔,所述盖板可以将所述圆形腔封闭,所述圆孔与所述圆形腔连通时,所述圆形腔内的水汽和香水可以挥发出来,所述主壳体的底面上固设有吸盘,所述吸盘可以吸附在车内。
