专利号: 2020101269487
申请人: 嵊州宁丰轴承有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

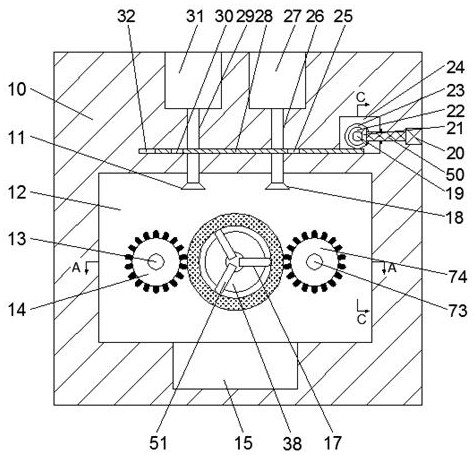

1.一种适用于不同直径的轴承清洗涂油装置,包括机体,所述机体中设有工作腔,所述工作腔中设有夹紧机构,所述工作腔下方设有与其相通的废液腔,所述工作腔前侧设有与其相通且开口向前的放置腔,所述工作腔后侧设有调节腔,所述调节腔中设有调节机构,所述调节腔与所述工作腔之间左右对称地设有与其相通的贯通槽,所述工作腔上方设有矩形槽,所述矩形槽下方设有与其相通的移动槽,所述矩形槽中设有驱动机构,所述矩形槽后侧设有带轮腔,所述工作腔上方左右对称地设有水箱和油箱,所述水箱与所述工作腔之间固定设有贯穿所述移动槽的水管,所述水管下端伸入到所述工作腔中并固定设有第一喷头,所述油箱与所述工作腔之间固定设有贯穿所述移动槽的油管,所述油管下端伸入到所述工作腔中并固定设有第二喷头;

所述夹紧机构包括固定安装在所述工作腔后端壁体中的夹紧块,所述夹紧块中设有传动腔,所述传动腔外侧环形设有数量为三的滑动槽,所述夹紧块中环形设有与所述滑动槽相通的滑孔,所述传动腔前侧设有与其相通且开口向前的通孔,上下对称的所述滑动槽左右壁体中固定设有滑动轴,所述滑动槽中滑动设有与所述滑动轴滑动连接的滑块,所述滑块外侧设有直齿段,所述滑块前端设有斜齿段,位于右侧的所述滑动槽上下壁体中转动设有丝杆,所述滑动槽中滑动设有与所述丝杆螺纹连接的螺纹块,所述螺纹块外侧设有直齿段,所述螺纹块前端设有斜齿段,所述丝杆上端伸入到所述夹紧块中并动力设有第一电机,所述传动腔后端壁体中转动设有旋转套,所述旋转套外侧设有与所述滑块直齿段和所述螺纹块直齿段均啮合的齿盘,所述滑孔中滑动设有与所述滑块斜齿段啮合的第一夹紧块,所述滑孔中滑动设有与所述螺纹块斜齿段啮合的第二夹紧块;

所述调节机构包括固定安装在所述工作腔与所述调节腔之间的第一支撑轴和第二支撑轴,所述第一支撑轴上前后对称地转动设有第一转板,所述第一转板之间转动设有贯穿所述贯通槽的第一转轴,所述工作腔中设有与所述第一转轴固定连接的第一毛刷,所述调节腔中设有与所述第一转轴固定连接的第一齿轮,所述调节腔中设有与所述第一转轴转动连接的第一连杆,所述第一连杆中转动设有第一从动轴,所述第一从动轴后端伸出所述第一连杆并转动设有第二连杆,所述第一从动轴前端固定设有与所述第一齿轮啮合的第二齿轮,所述第二支撑轴上前后对称地转动设有第二转板,所述第二转板之间转动设有贯穿所述贯通槽且与所述第二连杆转动连接的第二转轴,所述工作腔中设有与所述第二转轴固定连接的第二毛刷,所述调节腔中设有与所述第二转轴固定连接且与所述第二齿轮啮合的第三齿轮,所述第二转板中转动设有第二从动轴,所述第二从动轴上固定设有与所述第三齿轮啮合的第四齿轮,所述第二支撑轴上转动设有与所述第四齿轮啮合的第五齿轮,所述第一转板上转动设有第一安装板,所述第二转板上转动设有第二安装板,所述第一安装板与所述第二安装板之间固定设有液压杆,所述调节腔与所述带轮腔之间转动设有第一驱动轴,所述第一驱动轴后端伸入到所述调节腔中并固定设有与所述第五齿轮啮合的第六齿轮,所述第一驱动轴前端伸入到所述带轮腔中并固定设有第一带轮;

所述驱动机构包括转动安装在所述带轮腔与所述矩形槽之间的第二驱动轴,所述第二驱动轴后端伸入到所述带轮腔中并固定设有第二带轮,所述第二带轮与所述第一带轮之间通过皮带动力连接,所述第二驱动轴前端伸入到所述矩形槽中并固定设有第一锥齿轮,所述矩形槽中设有与所述第二驱动轴固定连接的第七齿轮,所述机体中转动设有动力轴,所述动力轴左端伸入到所述矩形槽中并固定设有与所述第一锥齿轮啮合的第二锥齿轮,所述动力轴右端伸入到所述机体中并动力设有第二电机,所述移动槽中滑动设有移动板,所述移动板中设有上下贯通的第一漏孔和第二漏孔,所述移动板上端设有与所述第七齿轮啮合的齿条段。
