专利号: 2020101279347
申请人: 浙江大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

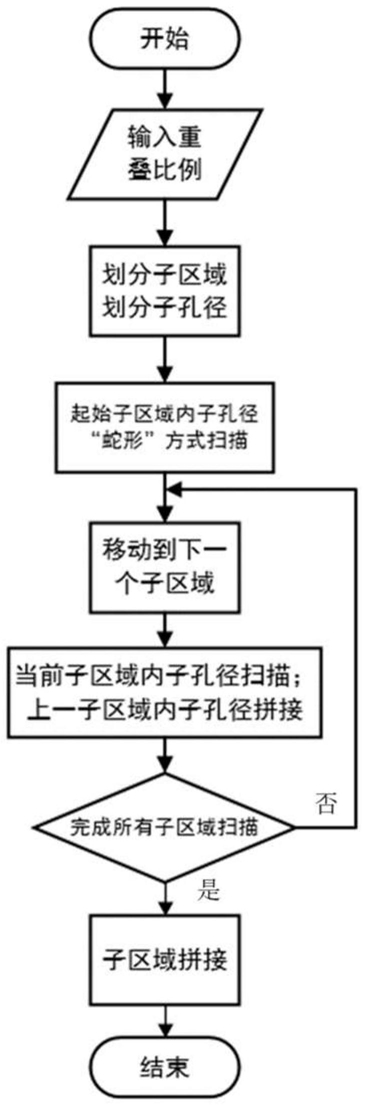

1.一种大口径光学元件分区域扫描拼接方法,其特征在于,包括以下步骤:(1)根据光学元件的待检测区域面积,设定约束条件,将待检测区域划分为若干个子区域;

(2)根据每个子区域的面积,再将每个子区域划分为若干个子孔径;

(3)选择扫描的起点,利用采集相机对起点子区域中的所有子孔径进行子孔径蛇形扫描,完成扫描的同时对该子区域中的子孔径进行子孔径拼接;

(4)采用子区域蛇形扫描方法顺次扫描所有的子区域,每个子区域内采用步骤(3)相同的子孔径蛇形扫描和子孔径拼接方法进行扫描和拼接;

(5)在完成相邻子区域的扫描工作后,进行子区域拼接,直到完成所有区域扫描,最终得到待检测区域的完整图像。

2.根据权利要求1所述的大口径光学元件分区域扫描拼接方法,其特征在于,步骤(1)中,划分的每个子区域的面积相同,且每个子区域的任意边长不大于采集相机每次移动步长的25倍。

3.根据权利要求1所述的大口径光学元件分区域扫描拼接方法,其特征在于,步骤(3)中,进行子孔径蛇形扫描时,以子区域其中一个角上的子孔径作为起点开始扫描,每当采集相机完成一次成像,往横向移动一个步长距离,完成该行的扫描后往纵向移动一个步长距离,进行下一行子孔径的扫描,直到完成该子区域的全部子孔径扫描。

4.根据权利要求3所述的大口径光学元件分区域扫描拼接方法,其特征在于,相邻两个子区域在扫描过程中,前一个子区域中扫描终点的子孔径与后一个子区域中扫描起点的子孔径相邻。

5.根据权利要求1所述的大口径光学元件分区域扫描拼接方法,其特征在于,步骤(3)中,子孔径拼接的具体过程为:(3-1)对各个子孔径图设置合适的重叠区域;

(3-2)在采集相机完成一个子孔径的扫描工作后,采集相机即时将采集到的图像传输给数据分析处理单元;

(3-3)对所有子孔径的重叠区域进行遍历分析,提取出有特征信息的重叠区域和没有特征信息的重叠区域;

(3-4)对有特征信息的部分先进行模板匹配拼接,而对没有特征信息的部分则在模板匹配结束后使用直接拼接;

(3-5)完成重叠区域的匹配拼接,实现子孔径的拼接工作。

6.根据权利要求1所述的大口径光学元件分区域扫描拼接方法,其特征在于,步骤(4)中,进行子区域蛇形扫描时,以待检测区域左上角的子区域作为起点,每当采集相机完成一个子区域的成像后,往横向移动进行下一个子区域的扫描,完成该行所有子区域的扫描后往纵向移动进行下一行子区域的扫描,直到完成所有子区域的扫描。

7.根据权利要求1所述的大口径光学元件分区域扫描拼接方法,其特征在于,步骤(5)中,所述子区域拼接的具体过程为:(5-1)采集相机完成所有的子区域扫描工作,数据分析处理单元实现该子区域内的所有子孔径拼接工作,数据分析处理单元对相邻的子区域利用模板匹配进行图像拼接工作;

(5-2)对各个子区域图设置合适的重叠区域;

(5-3)选择相邻子区域中一个子区域的重叠区域,提取出所有包含线、块特征参数信息的模板,再遍历另一子区域的重叠区域,获取模板相似度最高的同等大小区域;利用图像的灰度信息来直接计算图像的相似程度;

(5-4)修正子区域重叠区域的偏移量,完成模板重合与拼接,实现重叠区域的匹配拼接,从而完成子区域的拼接。
