1.一种耐磨耐污的硅藻土的制备方法，其特征在于，包括如下步骤：步骤一、将纳米氧化铝和二元醇醚类溶剂加入水中搅拌分散，纳米氧化铝、二元醇醚类溶剂和水的质量份数分别为（3 5）、（1 3）、（10 20），即得纳米氧化铝分散液待用；

~ ~ ~

步骤二、将聚乙二醇改性聚硅氧烷加入上述纳米氧化铝分散液中搅拌分散1 2h，再加~

入硅藻土继续搅拌分散1 2h，聚乙二醇改性聚硅氧烷、纳米氧化铝分散液和硅藻土的质量~

份数分别为（3 8）、（10 15）、（2 5），过滤，即得耐磨耐污的硅藻土。

~ ~ ~

2.根据权利要求1所述的一种耐磨耐污的硅藻土的制备方法，其特征在于：所述二元醇醚类溶剂为丙二醇甲醚、乙二醇醚中的至少一种。

3.根据权利要求1或2所述的一种耐磨耐污的硅藻土的制备方法，其特征在于：所述二元醇醚类溶剂为丙二醇甲醚。

4.根据权利要求1所述的一种耐磨耐污的硅藻土的制备方法，其特征在于：所述步骤一中纳米氧化铝、二元醇醚类溶剂和水的质量份数分别为5、3、（10 20）；

~

所述步骤二中聚乙二醇改性聚硅氧烷、纳米氧化铝分散液和硅藻土的质量份数分别为（6 8）、（12 15）、5。

~ ~

5.根据权利要求1或4所述的一种耐磨耐污的硅藻土的制备方法，其特征在于：所述步骤一中搅拌分散的搅拌速率为100 200r/min，搅拌时间为30 60min；

~ ~

所述步骤二中搅拌分散的速率为50 100r/min。

~

6.一种耐磨耐污的硅藻土，其特征在于：所述耐磨耐污的硅藻土由权利要求1 5任一项~

所述的制备方法制得。

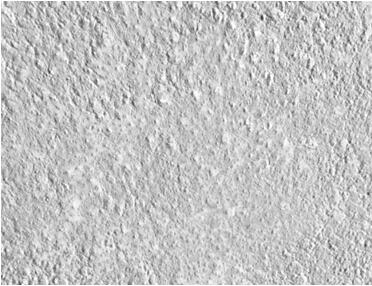

7.一种耐磨耐污的硅藻泥，其特征在于：所述耐磨耐污的硅藻泥包括如下重量份数的组分：10 25份的改性硅藻土；20 35份的水；0.2 1.5份的分散剂；0.05 1份的润湿剂；1 3份~ ~ ~ ~ ~

的丙二醇；0.3 0.8份的防霉剂；5 10份的钛白粉；5 10份的高岭土；5 12份的沸石粉；15 40~ ~ ~ ~ ~

份的乳液；0.5 1.5份的增稠流平剂；

~

所述改性硅藻土为权利要求6所述的耐磨耐污的硅藻土。

8.根据权利要求7所述的一种耐磨耐污的硅藻泥，其特征在于：所述耐磨耐污的硅藻泥包括如下重量份数的组分：20 25份的改性硅藻土；25 30份的水；0.5 1.0份的分散剂；0.05~ ~ ~

1份的润湿剂；1 3份的丙二醇；0.3 0.8份的防霉剂；8 10份的钛白粉；8 10份的高岭土；8~ ~ ~ ~ ~ ~

10份的沸石粉；30 40份的乳液；0.5 1.5份的增稠流平剂。

~ ~

9.根据权利要求7或8所述的一种耐磨耐污的硅藻泥，其特征在于：所述分散剂为分散剂NNO、分散剂MF中的至少一种；

所述润湿剂为脂肪醇聚氧乙烯醚、辛基酚聚氧乙烯醚中的至少一种；

所述防霉剂为过硫酸铵、磷酸钙中的至少一种；

所述钛白粉为金红石型钛白粉；

所述乳液为苯丙硅乳液、纯丙乳液、苯丙乳液、醋丙乳液中的至少一种；

所述增稠流平剂为聚二甲基硅氧烷。
