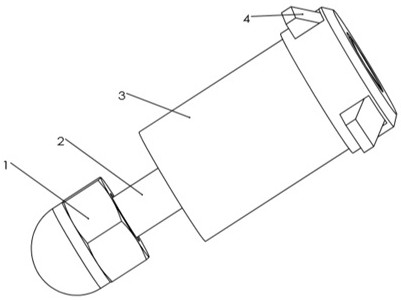

1.一种凸轮驱动式膨胀螺栓，其特征在于，包括：螺帽（1）、凸轮驱动杆（2）、外环套（3）和多个顶紧块（4），所述凸轮驱动杆（2）由杆状金属材料一体加工而成，其由外向内依次加工成螺纹杆段（201）、导槽杆段（202）和凸轮段（203）；

所述螺帽（1）与螺纹杆段（201）螺纹连接，所述导槽杆段（202）上开设有螺旋导槽（2021），所述螺旋导槽（2021）与外环套（3）内孔中的螺旋导柱（305）相配合，所述顶紧块（4）前端呈楔形块状，顶紧块（4）在固定体内部咬合的深度大于5mm，顶紧块（4）滑动安装在外环套（3）的滑槽孔（303）中，所述凸轮段（203）与顶紧块（4）的后端相接触，用以将顶紧块（4）推出；

使用冲击电钻在固定体上钻出孔后将本膨胀螺栓装入孔中，将待安装件通过安装孔套入螺纹杆段（201）上，将螺帽（1）旋在螺纹杆段（201）上，顺时针拧动螺帽（1），螺帽（1）和待安装件接触后将凸轮驱动杆（2）向外拉出，使导槽杆段（202）在螺旋导柱（305）上螺旋转动，从而驱动凸轮段（203）旋转，凸轮段（203）将顶紧块（4）推出滑槽孔（303），使之咬合到固定体内部，使螺帽（1）、凸轮驱动杆（2）、外环套（3）、顶紧块（4）、待安装件和固定体之间胀紧成为一体。

2.根据权利要求1所述一种凸轮驱动式膨胀螺栓，其特征在于，所述凸轮段（203）包括：内平面（2031）、过渡曲面（2032）和外平面（2033）；

所述外平面（2033）的内接圆半径与所述内平面（2031）的内接圆半径之差即为顶紧块（4）的咬合深度，所述过渡曲面（2032）连接所述内平面（2031）和所述外平面（2033），使二者之间平滑过渡。

3.根据权利要求1所述一种凸轮驱动式膨胀螺栓，其特征在于，所述外环套（3）包括：导槽杆段套体（301）、凸轮段套体（302）、滑槽孔（303）、圆通孔（304）和螺旋导柱（305）；

所述圆通孔（304）贯穿导槽杆段套体（301）和凸轮段套体（302）的中心，所述导槽杆段套体（301）内的圆通孔（304）中设置有螺旋导柱（305），所述螺旋导柱（305）与导槽杆段（202）的螺旋导槽（2021）相配合，所述凸轮段套体（302）上开设有与顶紧块（4）数量相同的滑槽孔（303），本膨胀螺栓未使用时，顶紧块（4）通过滑槽孔（303）缩入凸轮段套体（302）中，凸轮段（203）设置在凸轮段套体（302）内的圆通孔（304）中，顶紧块（4）的后端与凸轮段（203）的内平面（2031）相接触。

4.根据权利要求1所述一种凸轮驱动式膨胀螺栓，其特征在于，所述顶紧块（4）设置有3个。

5.根据权利要求1所述一种凸轮驱动式膨胀螺栓，其特征在于，还包括垫片和弹簧垫圈，所述垫片和弹簧垫圈圴套设于螺纹杆段（201）上。

6.根据权利要求1所述一种凸轮驱动式膨胀螺栓，其特征在于，所述凸轮驱动式膨胀螺栓表面包括具有防腐性能的锌镍渗层。

7.根据权利要求1‑6任意一项权利要求所述一种凸轮驱动式膨胀螺栓，其特征在于，所述凸轮驱动式膨胀螺栓的强度等级为12.9级。

8.根据权利要求7所述一种凸轮驱动式膨胀螺栓，其特征在于，所述凸轮驱动杆（2）、外环套（3）和顶紧块（4）均采用40Cr经过淬火加工而成，所述螺帽（1）采用304不锈钢制作而成。
