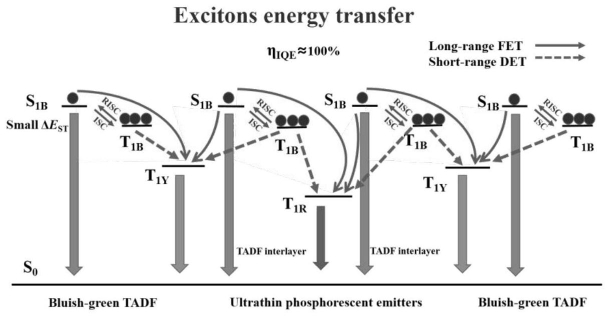

1.一种非掺杂的白色有机电致发光器件，其特征在于：所述发光器件依次包括，ITO玻璃作为阳极，HATCN作为空穴注入层，TAPC作为空穴传输层，TCTA作为电子阻挡层，发光层，B3PYMPM作为电子传输层，Liq和Al电极作为复合阴极，所述发光层包括多个DMAC‑TRZ蓝绿色发光层，蓝绿色发光层中间为PO‑01黄光发光层和Ir(piq)3红光发光层；

所述发光器件方案是：

ITO/10nm厚度的HATCN/50nm厚度的TAPC/10nm厚度的TCTA/6nm厚度的DMAC‑TRZ/0.8nm厚度的PO‑01/3nm厚度的DMAC‑TRZ/0.2nm厚度的Ir(piq)3/3nm厚度的DMAC‑TRZ/0.8nm厚度的PO‑01/6nm厚度的DMAC‑TRZ/50nm厚度的B3PYMPM/1nm厚度的Liq/120nm厚度的Al。

2.权利要求1所述的一种非掺杂的白色有机电致发光器件的制备方法，其特征在于：具体步骤如下：

1)切割大小为2cm*2.5cm，薄层电阻为10Ω/sq的铟锡氧化(ITO)涂层玻璃，用作透明阳极；

2)将腐蚀好的ITO玻璃用流水冲洗，丙酮、酒精反复擦洗三遍后将ITO玻璃放在定做的玻璃支架上再依次浸泡在丙酮，乙醇和去离子水中分别超声清洗15分钟，去离子水冲洗干净，用氮气将片子吹干；

3)放入真空干燥箱130℃恒温干燥处理30分钟，接着对ITO玻璃衬底进行紫外照射处理

15分钟；

‑4

4)随后将处理好的基片放入多源有机气相分子沉积系统中，待真空度抽到2×10 Pa后，进行蒸镀操作；

5)打开装有有机材料的热蒸发源开关，按照设计好的器件结构依次蒸镀，蒸镀过程中尽量保证镀膜速率的均匀；

6)待有机材料沉积完毕后，旋转ITO玻璃托盘切换掩膜板到蒸镀电极的位置，按照同样的方法进行电极的蒸镀。
