专利号: 2020101318962
申请人: 平阳县龙坑山电子商务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

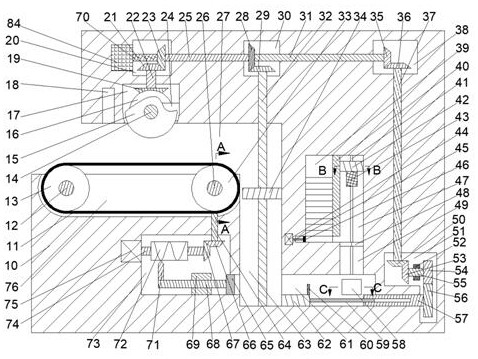

1.一种手机屏幕快速贴膜装置,包括机体,其特征在于:所述机体的左端设置有开口朝左的清洁腔,所述清洁腔的下端壁右侧设置有开口朝上的螺杆腔,所述螺杆腔的右端壁下方设置有开口朝左且能够从所述机体前端面打开的工作腔,所述工作腔后端壁右侧设置有开口超前的推出腔,所述工作腔的上端壁设置有开口朝下的准备腔,所述准备腔的上端设置有与所述准备腔相同的下压腔,所述下压腔内设置有工作装置,所述下压腔的左侧设置有开口朝前的存储腔,所述工作腔的右侧设置有与所述工作腔相通的齿轮腔,所述清洁腔的下方设置有开口朝上的带轮腔,所述带轮腔的后方设置有带轮驱动腔,所述带轮腔的下方设置有位于所述螺杆腔左侧且与所述螺杆腔相同的顶出腔,所述顶出腔内设置有传动装置,所述清洁腔上端壁内设置有开口朝下的毛刷腔,所述毛刷腔内设置有准备装置,所述毛刷腔的上方设置有输出腔,所述输出腔的右侧设置有位于所述螺杆腔上方的左中转腔,所述左中转腔的右侧设置有右中转腔;传动装置包括固定在所述顶出腔左端壁内的传动电机,所述传动电机的右端动力连接有转筒轴,所述转筒轴上固定有转筒,所述转筒上设置有螺旋形的凹槽,所述凹槽内滑动安装有位于所述转筒下方的导向杆,所述导向杆的下端固定有滑动杆,所述滑动杆滑动安装在固定设置于所述顶出腔下端壁内的滑动支撑上,所述滑动杆的右端固定有滑动设置在所述顶出腔下端壁且能够移动至所述螺杆腔内的顶出板,所述转筒轴的右端固定有第一锥齿轮,所述第一锥齿轮的上端啮合有第二锥齿轮,所述第二锥齿轮的上端固定有转动设置于所述顶出腔上端壁内的第二轴,所述第二轴的上端延伸至所述带轮驱动腔内且固定有第三锥齿轮;传动装置还包括与所述第三锥齿轮啮合的第四锥齿轮,所述第四锥齿轮的前端固定有转动设置于所述带轮驱动腔前端壁内的主动带轮轴,所述主动带轮轴的前端延伸至所述带轮腔内且转动设置于所述带轮腔前端壁内,所述主动带轮轴上固定有位于所述带轮腔内的主动带轮,所述主动带轮上安装有皮带,所述主动带轮的左侧设置有通过所述皮带连接的从动带轮,所述从动带轮固定在转动设置于所述带轮腔后端壁内的从动带轮轴上,所述螺杆腔下端壁内转动设置有螺杆,所述螺杆上螺纹连接有滑动设置于所述螺纹腔内的升降板,所述螺杆安装在所述升降板的后侧,所述螺杆的上端延伸至所述左中转腔内且固定有第九锥齿轮;准备装置包括固定在所述输出腔左端壁内的主电机,所述主电机的右端动力连接有输出轴,所述输出轴的右端固定有第五锥齿轮,所述第五锥齿轮的下端啮合有第六锥齿轮,所述第六锥齿轮的下端固定有转动设置于所述输出腔下端壁内的第六轴,所述第六轴的下端延伸至所述毛刷腔内且固定有第七锥齿轮,所述第七锥齿轮的前端啮合有毛刷锥齿轮,所述毛刷锥齿轮的前端固定有清洁轴,所述清洁轴转动安装在固定设置于所述毛刷腔右端壁内的清洁轴支撑上,所述清洁轴的前端固定有部分位于所述清洁腔内的毛刷轮;准备装置还包括固定在所述第五锥齿轮右端且转动设置于所述输出腔右端壁内的第五轴,所述第五轴的右端延伸至所述左中转腔内且固定有与所述第九锥齿轮啮合的第八锥齿轮,所述第八锥齿轮的右端固定有转动设置于所述左中转腔右端壁内的第八轴,所述第八轴的右端延伸至所述右中转腔内且固定有第十锥齿轮,所述第十锥齿轮的下端啮合有第十一锥齿轮,所述第十一锥齿轮的下端固定有转动设置于所述右中转腔下端壁内的第十一轴,所述第十一轴的下端延伸至所述齿轮腔内且固定有第十二锥齿轮;工作装置包括固定在所述存储腔左端壁下方的气缸,所述气缸的右端动力连接有气缸杆,所述气缸杆的右端固定有能够左右滑动的顶头,所述存储腔和所述下压腔之间固定有隔断板,所述下压腔的后端壁固定有固定齿条,所述固定齿条的下端延伸至所述准备腔内,所述下压腔内滑动设置有驱动块 所述驱动块的下端固定有下压块,所述驱动块内设置有开口朝后的第三腔,所述第三腔的右端壁内固定有下压电机,所述下压电机的左端动力连接有下压轴,所述下压轴的左端固定有位于所述第三腔内且与所述固定齿条啮合的第三齿轮,所述准备腔与所述下压腔下端壁的交汇处设置有可由轻微外力向下开启的活动板;工作装置还包括与所述第十二锥齿轮啮合的第十三锥齿轮,所述第十三锥齿轮的右端固定有第十三轴,所述第十三轴转动安装在固定设置于所述齿轮腔后端壁内的第十三轴支撑上,所述第十三轴的右端固定有第一齿轮,所述第一齿轮的下端啮合有第二齿轮,所述第二齿轮的左端固定有转动设置于所述齿轮腔左端壁内且无法左右移动的转动块,所述转动块的左端延伸至所述工作腔内且设置有开口朝左的螺纹孔,所述转动块的左侧设置有与所述螺纹孔螺纹连接的运输螺杆,所述运输螺杆的左端固定有可左右滑动的运输板,所述运输板上端右侧固定有限位板,所述推出腔的后端壁内设置有推出气缸,所述推出气缸的前端动力连接有推出气缸杆,所述推出气缸杆的前端固定有滑动设置于所述推出腔内的推出块。
