专利号: 2020101346411
申请人: 南京禹智智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

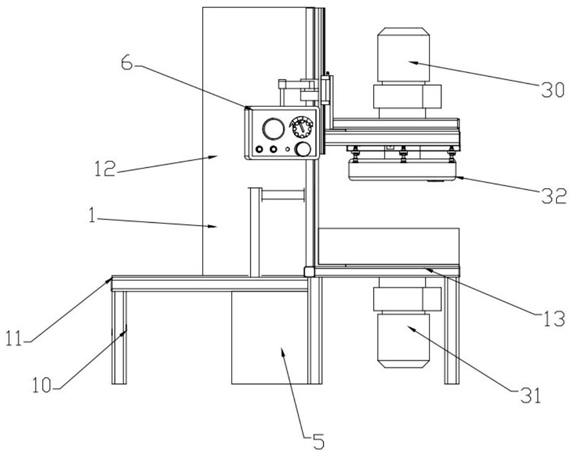

1.一种全自动平板抛光装置,其特征在于,包括:机身,设置在机身上的升降装置,设置在升降装置一侧的抛光机构,固定安装在抛光机构上的上料下料组件,设置在机身底部的吸尘装置,以及设置在机身一侧的控制仪表盘;

所述升降装置的动力装置为升降气缸,所述抛光机构的顶部和底部设置有对称安装在旋转电机组;所述机身的一侧设置有检测装置;

所述机身包括:设置在机身底部的多个支撑柱,固定安装在支撑柱一端的支持面板,设置在支持面板上的控制箱,以及设置在支持面板上的工作台;

所述控制箱的一侧设置有升降支架,所述升降支架靠近所述工作台的一侧设置有两组对称的升降导柱,所述升降导柱上滑动连接有两个滑块,所述的滑块上固定连接有基板,所述基板的底部固定连接有与基板垂直的安装架,所述安装架上设置有安装板,所述安装板向升降支架一侧延伸有连接板,所述连接板的一侧固定连接升降气缸的动力输出轴。

2.根据权利要求1所述的一种全自动平板抛光装置,其特征在于,所述旋转电机组包括设置在安装板一侧的第一旋转电机和设置在工作台底部的第二旋转电机。

3.根据权利要求1所述的一种全自动平板抛光装置,其特征在于,所述抛光机构包括:转动连接在第一旋转电机输出轴一端的抛光盘,以及设置在第二旋转电机输出轴一端的旋转座;

所述上料下料组件包括设置在安装板底部的电动滑台,固定安装在电动滑台上的升降连杆组,以及固定安装在升降连杆组一端的吸盘架;所述吸盘架上设置有多个吸盘,所述电动滑台的一端设置有伺服电机,所述伺服电机动力输出轴的一端设置有丝杠组件;所述升降连杆组上设置液压伸缩缸。

4.根据权利要求1所述的一种全自动平板抛光装置,其特征在于,所述吸尘装置包括:开设在工作台支持面板上的多个通孔,连通多个通孔的粉尘收集腔,以及设置在机身底部的气流发生装置和除尘筒。

5.根据权利要求1所述的一种全自动平板抛光装置,其特征在于,所述检测装置包括:激光检测装置以及检测计算机,所述检测计算机中设置有图像分析软件。

6.根据权利要求1或3所述的一种全自动平板抛光装置,其特征在于,所述全自动平板抛光装置还设置有真空发生装置,所述吸盘架上设置有多个连通吸盘的抽气管,所述抽气管通过控制阀连通真空发生装置。

7.一种全自动平板抛光装置工作方法,其特征在于, 工作原理为:

S1、电动滑台向前推动升降连杆组向前滑动,到达预设位置后,液压伸缩缸带动升降连杆组下降,吸盘吸取工件;

S2、电动滑台反向运动,带动吸盘架向左运动,将吸取到的工件放置到旋转台上,升降连杆组上升返回到原来位置;

S3、升降气缸带动连接板向下运动,动力带动基板在升降导柱上滑动,同时抛光盘下降至工件的上方,旋转电机组运转,进行抛光和抛光角度的调整;

S4、抛光完成后,检测装置对其抛光表面进行检测,通过检测计算机分析判断合格品与不合格品,升降连杆组下降吸盘架将加工好的工件放置到成品箱内。
