专利号: 2020101355317
申请人: 江苏工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

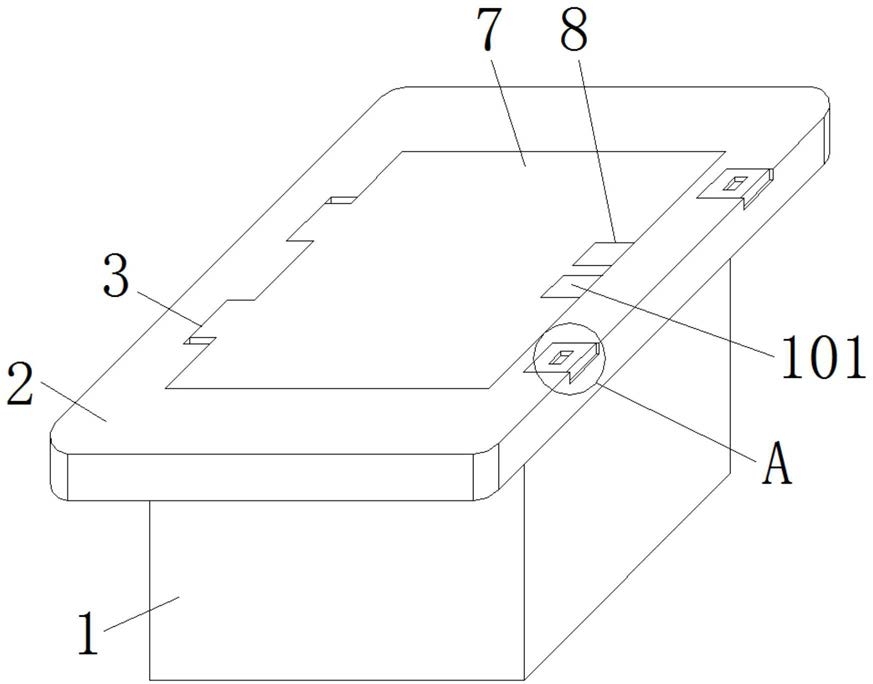

1.一种具有除湿防水功能的隐藏式电气用地插插座,包括壳体(1),其特征在于:所述壳体(1)的上表面通过螺栓固定连接有安装块(2),所述安装块(2)的上表面均匀分布有第一安装槽(3),两个所述第一安装槽(3)的内壁均开设有转动孔(4),两个所述转动孔(4)的内壁均转动连接有转动杆(5),所述转动杆(5)的两端表面均活动套接有扭簧(6),所述转动杆(5)的两端表面均固定连接有盖板(7);

所述扭簧(6)的一端与第一安装槽(3)的内底壁固定连接,所述扭簧(6)的另一端与盖板(7)的下表面固定连接,所述盖板(7)的一侧表面均匀分布有卡线口(8),两个所述卡线口(8)的一侧内壁均开设有第二安装槽(9),两个所述第二安装槽(9)的一侧内壁均设置有隐藏式卡线装置,且隐藏式卡线装置包括有第一弹簧(10),两个所述第二安装槽(9)的一侧内壁均与第一弹簧(10)的一端固定连接;

所述壳体(1)的内壁设置有除湿装置,且除湿装置包括有防水涂层(11),所述防水涂层(11)的表面与壳体(1)的内壁固定粘接。

2.根据权利要求1所述的一种具有除湿防水功能的隐藏式电气用地插插座,其特征在于:所述壳体(1)和安装块(2)、盖板(7)的材质均为不锈钢材料制成,所述第一弹簧(10)的另一端固定连接有橡胶密封块(101),所述橡胶密封块(101)的截面呈凸块形状。

3.根据权利要求2所述的一种具有除湿防水功能的隐藏式电气用地插插座,其特征在于:所述橡胶密封块(101)的表面与第二安装槽(9)的内壁滑动套接,所述橡胶密封块(101)的一侧表面贯穿并延伸至卡线口(8)的内部,所述橡胶密封块(101)的表面与卡线口(8)的内壁滑动套接,所述盖板(7)的一侧表面均匀分布有卡槽(102)。

4.根据权利要求3所述的一种具有除湿防水功能的隐藏式电气用地插插座,其特征在于:所述安装块(2)的一侧表面均匀分布有第三安装槽(103),所述安装块(2)靠近第三安装槽(103)的一侧内壁开设有第四安装槽(104),两个所述第三安装槽(103)的内壁均滑动套接有卡块(105),两个所述第四安装槽(104)的一侧内壁均固定连接有第二弹簧(106),两个所述第二弹簧(106)的一端与卡块(105)的一侧表面固定连接,所述卡块(105)的截面呈凸块形状,两个所述卡块(105)的一侧表面均贯穿并延伸至安装块(2)的内侧面,两个所述卡块(105)的一侧表面分别与两个所述卡槽(102)的内壁卡接。

5.根据权利要求1所述的一种具有除湿防水功能的隐藏式电气用地插插座,其特征在于:所述防水涂层(11)的内部设置有橡胶沥青,所述防水涂层(11)的内壁固定粘接有隔热层(111)。

6.根据权利要求5所述的一种具有除湿防水功能的隐藏式电气用地插插座,其特征在于:所述隔热层(111)的内部设置有矿物棉,所述隔热层(111)的内壁分别设置有电源模块(112)和微型温控开关(113),所述隔热层(111)的内壁均匀分布有连接块(114)。

7.根据权利要求6所述的一种具有除湿防水功能的隐藏式电气用地插插座,其特征在于:所述电源模块(112)包括有插孔(115)和USB孔(116),所述连接块(114)的材质为岩棉材料制成,四个所述连接块(114)的正面均固定连接有电热片(117)。

8.根据权利要求7所述的一种具有除湿防水功能的隐藏式电气用地插插座,其特征在于:所述微型温控开关(113)与电热片(117)电性连接,所述插孔(115)和USB孔(116)均与电源模块(112)电性连接。

9.根据权利要求5所述的一种具有除湿防水功能的隐藏式电气用地插插座,其特征在于:所述隔热层(111)的内底壁和后内壁均开设有导线孔(118),两个所述导线孔(118)的一端内壁分别贯通并延伸至壳体(1)的下表面和背面。

10.根据权利要求1-9任一所述的一种具有除湿防水功能的隐藏式电气用地插插座的使用方法,其使用方法为:步骤一,安装,电源模块(112)和微型温控开关(113)通过导线孔(118)与家庭的总电源连接;

步骤二,在家庭使用本发明时,向右推动两个卡块(105),通过第二弹簧(106)带动两个卡块(105)在两个第三安装槽(103)的内壁向右滑动,卡块(105)对盖板(7)上的卡槽(102)不再卡接,此时,盖板(7)因扭簧(6)扭力的作用,带动盖板(7)向上自动弹起;

步骤三,开始充电,将需要充电的家庭电器的插头插入地插的电源模块(112)中,对应电源模块(112)上的两头插孔(115)、三头插孔(115)和USB孔(116)进行充电,充电时,一边向下按压盖板(7),一边向右推动两个卡块(105),盖板(7)下表面与安装块(2)接触时,松开向右推动的两个卡块(105),两个卡块(105)在两个第二弹簧(106)的带动下,两个卡块(105)与盖板(7)上的两个卡槽(102)卡接,进而对盖板(7)进行卡紧固定,同时,卡线口(8)处家庭电器的导线对两个橡胶密封块(101)进行挤压,两个橡胶密封块(101)因两个第一弹簧(10)自身弹力的作用,对卡线口(8)处家庭电器的导线进行卡紧防水密封;

步骤四,在有湿气不慎进入壳体(1)内部时,微型温控开关(113)的感应头感应到壳体(1)内部温度低于微型温控开关(113)设定温度后,控制电热片(117)开始工作,电热片(117)工作产生的温度传递至壳体(1)内部,进行升温工作,微型温控开关(113)的感应头感应到壳体(1)内部温度高于微型温控开关(113)设定温度后,控制电热片(117)停止工作,完成对壳体(1)内部的除湿措施;

步骤五,实现对地插进行防水除湿的措施。
