专利号: 2020101377994
申请人: 河南工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

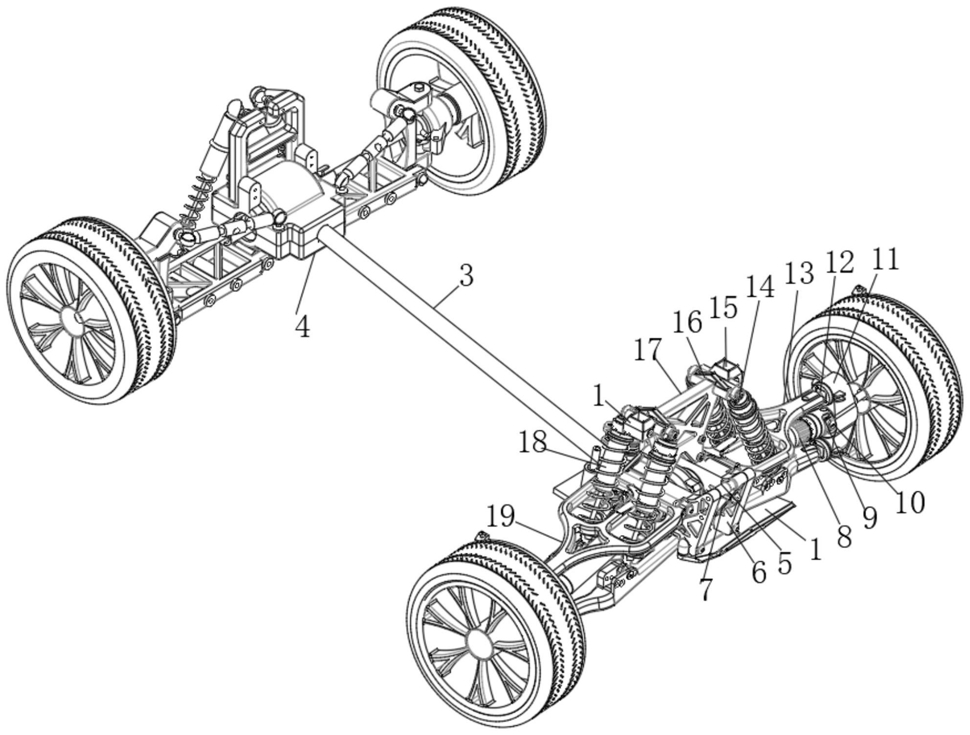

1.一种提高车辆NVH性能的车身用减振降噪装置,包括后车驱动组件(1)和前车驱动部件(4),其特征在于:所述后车驱动组件(1)的动力输入端与所述前车驱动部件(4)的动力输出端安装有驱动连接杆(3),所述后车驱动组件(1)的底端固定连接有装甲底板(2),所述装甲底板(2)的上表面靠前部位固定连接有底筒(61),所述底筒(61)的顶端固定连接有螺栓固定筒(60),所述螺栓固定筒(60)的外壁靠上部位焊接有顶盘固定件(62),所述螺栓固定筒(60)的背面上焊接有实心块(49),所述实心块(49)的左右两侧均焊接有球体(64),所述螺栓固定筒(60)的顶端与顶盘固定件(62)的顶端之间放置有弹簧本体(42),所述顶盘固定件(62)的一侧焊接有焊接夹持套(63),所述装甲底板(2)的上方分别设置有空心支柱(5)和自行位移块(6),所述自行位移块(6)位于所述空心支柱(5)的中间部位,所述空心支柱(5)的外壁上焊接有连接条(7);

其中,所述实心块(49)的背面上中间部位安装有轴承连接盘(44),所述实心块(49)的背面左右两侧均焊接有螺栓定位块(50),所述螺栓定位块(50)的一端固定连接有下置支撑骨架(65),所述螺栓定位块(50)的背面靠上部位焊接有第一支撑骨架(19),所述第一支撑骨架(19)的对立面设置有第二支撑骨架(13),所述第一支撑骨架(19)的左壁上夹持固定有夹持件(40),两组所述夹持件(40)的一端转动连接有横向圆球槽块(41),所述横向圆球槽块(41)的一端设置有开槽盒(11),所述开槽盒(11)的一端固定连接有第一圆球(12),所述第一圆球(12)与所述横向圆球槽块(41)圆球轴转动连接,所述开槽盒(11)的背面中心部位转动连接有驱动限位杆(43);所述前车驱动部件(4)包括对向L形连接体(30)、底架(23)和第一连接筒(33),所述对向L形连接体(30)的底端固定连接有栓头(28),所述栓头(28)的背面中间部位开设有支撑平架(29),所述支撑平架(29)的左右两侧均焊接有轴承套(27),所述轴承套(27)的轴承端连接有定位传动杆(25),所述定位传动杆(25)的底端固定连接有螺栓(22),所述螺栓(22)内侧固定连接有转轴体(21),所述转轴体(21)的一端与车轮体(20)的轴向端传动连接,并且所述对向L形连接体(30)的背面上通过螺栓固定连接有第一弹簧体(32);所述转轴体(21)的上表面通过螺杆固定连接有凸起上架(34),所述凸起上架(34)的一端与第一连接筒(33)的顶端通过轴头转动连接,所述第一连接筒(33)的一端固定连接有第二连接筒(31),所述第二连接筒(31)的一端与所述栓头(28)的背面左右两侧固定连接;所述底架(23)的外侧固定连接有锁紧栓(26),所述锁紧栓(26)的一端贯穿底架(23)的前立面,并与所述第一弹簧体(32)的底端圆盘螺纹连接,所述底架(23)与所述凸起上架(34)之间靠左部位固定连接有半弧支架(24)。

2.如权利要求1所述的提高车辆NVH性能的车身用减振降噪装置,其特征在于:所述实心块(49)的顶端固定连接有中间块(51),所述中间块(51)的上表面固定连接有支撑架(17),所述支撑架(17)的左右两侧均安装有三角连接体(16),所述三角连接体(16)的圆球槽内转动连接有焊接头(14),所述焊接头(14)的外壁上焊接有弹簧体(18)。

3.如权利要求1所述的提高车辆NVH性能的车身用减振降噪装置,其特征在于:所述实心块(49)的左右两壁均焊接有固定开槽套(48),所述固定开槽套(48)的内球槽口内转动连接有圆球头(47),所述圆球头(47)的一端焊接有夹持套(46),所述夹持套(46)的一端焊接有活动支柱(45),所述活动支柱(45)的底端焊接有驱动支柱(8),所述驱动支柱(8)的一端转动连接有第二圆球(9),所述第一圆球(12)的一端焊接有锁紧板(10),所述第二圆球(9)位于两组锁紧板(10)之间,所述第二圆球(9)的外壁上设置有支撑杆,并通过所述支撑杆贯穿锁紧板(10)的外壁与所述第二圆球(9)的内腔,并与另一组所述锁紧板(10)的内壁固定连接。

4.如权利要求1所述的提高车辆NVH性能的车身用减振降噪装置,其特征在于:所述下置支撑骨架(65)的上表面中间部位通过夹块摆动连接有弹簧体(18),两组所述弹簧体(18)的顶端固定连接有焊接头(14),所述焊接头(14)的一端焊接有三角连接体(16),两组所述三角连接体(16)之间固定连接有支撑架(17),所述焊接头(14)的顶端焊接有进油盒(15)。

5.如权利要求1所述的提高车辆NVH性能的车身用减振降噪装置,其特征在于:所述转轴体(21)的上表面通过螺杆固定连接有螺栓(22),两组所述螺栓(22)之间焊接有装甲护框架(36),所述装甲护框架(36)的左壁上焊接有螺纹杆体(37),所述螺纹杆体(37)的轴头端转动连接有圆球套(38),所述圆球套(38)的底端与第一弹簧体(32)的顶端焊接,所述第一弹簧体(32)的顶端固定连接有定位螺头(39),所述定位螺头(39)的一端固定连接有对向L形连接体(30)。

6.如权利要求5所述的提高车辆NVH性能的车身用减振降噪装置,其特征在于:所述装甲护框架(36)的中间部位固定连接有支撑平架(29),位于上方所述支撑平架(29)的正面靠左部位焊接有对向L形连接体(30),所述支撑平架(29)的下表面右侧焊接有第二连接筒(31),所述第二连接筒(31)的底端焊接有所述第一连接筒(33),所述装甲护框架(36)的下表面靠右部位固定连接有螺纹开孔支柱(35),所述螺纹开孔支柱(35)的一端与螺纹杆体(37)的一端转动连接。

7.如权利要求1所述的提高车辆NVH性能的车身用减振降噪装置,其特征在于:所述开槽盒(11)的前立面焊接有凸出倾斜块(59),所述凸出倾斜块(59)的一端转动连接有转动配置件(58),所述转动配置件(58)的一端焊接有保护套(57),所述保护套(57)的一端焊接有走向杆(56),所述走向杆(56)的底端焊接有固定套(55),所述固定套(55)的顶端焊接有夹持槽头壳(54),所述夹持槽头壳(54)的上表面放置有凸出长条片(52),所述凸出长条片(52)的上表面中间部位螺纹连接有栓杆固定件(53),所述栓杆固定件(53)的底端贯穿凸出长条片(52)的上表面,并与夹持槽头壳(54)的上表面螺纹固定。
