1.一种带压暂堵用热降解水凝胶，其特征在于采用以下方法所制备：（1）、将单体和水进行混合，然后充分搅拌至转变为澄清透明的混合体系，所述混合体系中单体的质量百分比为10～40%；所述的单体为丙烯酰胺、N，N'‑二甲基丙烯酰胺、N，N'‑亚甲基双丙烯酰胺、醋酸乙烯酯、2‑丙烯酰胺‑2‑甲基丙磺酸、二烯丙基二甲基氯化铵、甲基丙烯酰氧乙基三甲基氯化铵、丙烯酰氧乙基三甲基氯化铵、丙烯酰氧乙基二甲基苄基氯化铵、烷基链碳原子个数

4～8的丙烯酰胺烷基磺酸、烷基链碳原子个数4～12的丙烯酰胺烷基磺酸盐中的一种或两种以上的混合物；

（2）、将混合体系置于恒温反应器内，反应温度21～35℃条件下，持续搅拌并通入氮气；

（3）、将偶氮类还原剂和氧化剂按照1：0.1～2的摩尔比加入到上述混合体系中形成氧化还原引发体系，黑暗环境下持续恒温搅拌反应0.3～4h；所述的偶氮类还原剂为2，2'‑偶氮[2‑甲基‑N‑(2‑羟基乙基)丙酰胺]或者4，4'‑偶氮双(4‑氰基戊酸)；所述的氧化剂为硝酸铈铵或者硝酸铈铵‑硝酸的混合物；

所述偶氮类还原剂具有热降解性的偶氮基团，同时其两端具有易与氧化剂发生反应后各生成一个自由基的功能基团，该自由基与单体发生聚合反应将偶氮基团引入到聚合物长链中；

（4）、反应结束后将上述反应产物冷却至室温，并置于有机溶剂中充分洗涤和沉淀，以去除未反应的还原剂、氧化剂、单体和低聚物；

（5）、在减压条件下干燥至重量恒定，得到白色粉末状固体即热降解聚合物；

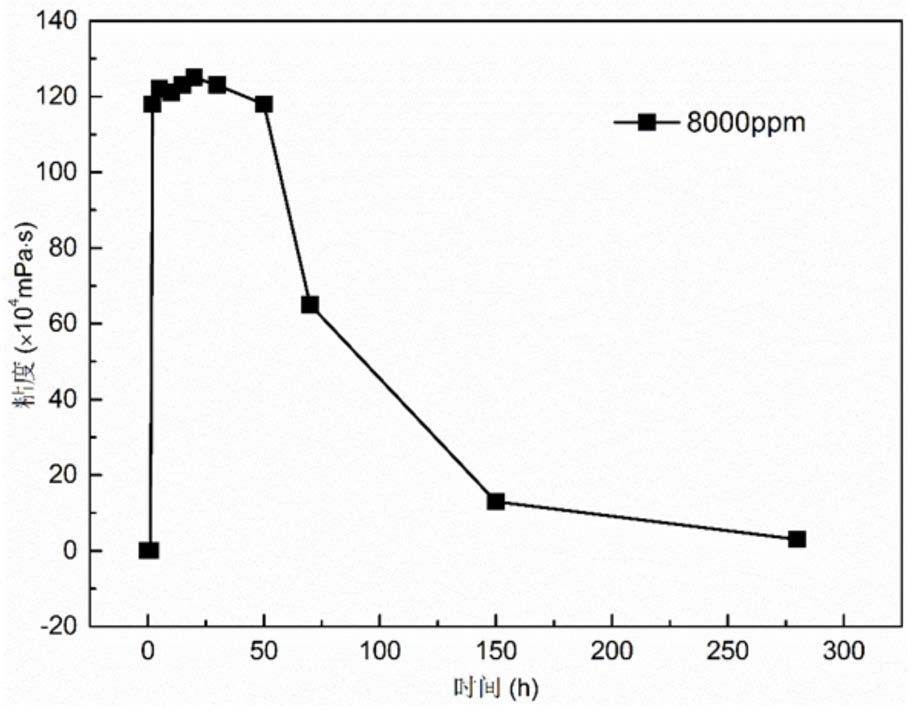

（6）、在40～150℃条件下，将上述热降解聚合物与水或无机盐溶液混合后恒温搅拌，即制得上述带压暂堵用热降解水凝胶。

2.根据权利要求1所述的带压暂堵用热降解水凝胶，其特征在于：所述的无机盐为氯化钠、氯化钾、二水氯化钙以及六水氯化镁中的一种或两种以上的混合物。

3.根据权利要求1所述的带压暂堵用热降解水凝胶，其特征在于：步骤（3）中所添加的偶氮类还原剂和氧化剂的质量在总反应体系中的质量百分比小于5%。

4.根据权利要求1所述的带压暂堵用热降解水凝胶，其特征在于：步骤（4）中所述有机溶剂为甲醇、乙醇、丙酮，以及甲醇和丙酮质量比1:1的混合液或乙醇和丙酮质量比1:1的混合液。

5.根据权利要求1所述的带压暂堵用热降解水凝胶，其特征在于：步骤（6）中所述热降解聚合物的浓度不低于50ppm。
