专利号: 2020101395776
申请人: 盐城工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

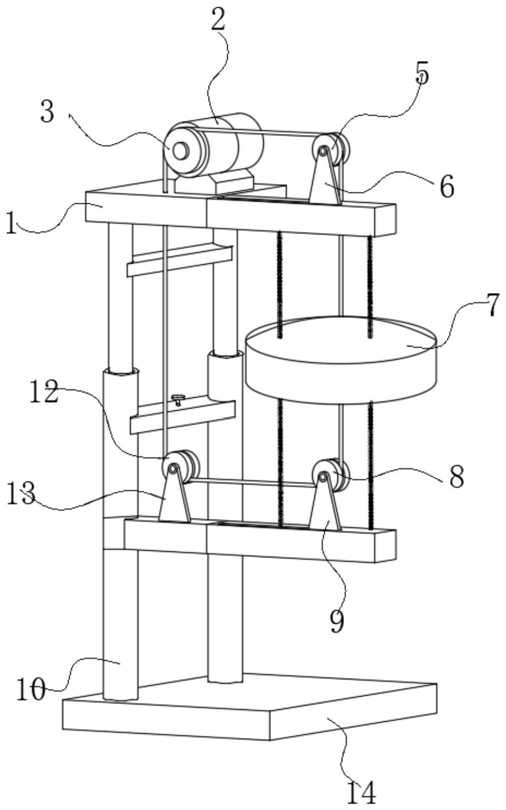

1.一种船舶波浪能发电设备,包括顶座、发电机、浮子组件以及高度调节器,其特征在于,

所述顶座固定在高度调节器的调节端端部,所述高度调节器固定于底座上,所述底座设置于船舶中;

所述发电机固定在顶座的上表面,且所述发电机由其输入端固定的皮带轮驱动进行转动发电,所述皮带轮采用绳索与浮子组件相连接,所述浮子组件放置于水面上且其能够随着水浪而进行上下垂荡,从而带动所述皮带轮进行转动。

2.根据权利要求1所述一种船舶波浪能发电设备,其特征在于,所述顶座的右侧面固定延伸设置有位移机构,所述位移机构的上方采用支撑板一设置有滑轮一,所述滑轮一转动设置在支撑板一上;

所述高度调节器的右侧面固定有支撑平台,所述支撑平台上固定有支撑板三,所述支撑板三上转动设置有滑轮三,所述支撑平台的右侧面也固定延伸设置有一位移机构;

且位于下方的位移机构采用支撑板二设置有滑轮二,所述滑轮二转动设置在支撑板二上,所述绳索依次穿过皮带轮、滑轮一、浮子组件、滑轮二以及滑轮三,从而构成一个闭环。

3.根据权利要求2所述一种船舶波浪能发电设备,其特征在于,上下方的两个所述位移机构之间对称连接有两条固定链,且所述浮子组件能够沿着所述固定链上下垂荡,从而带动绳索进行移动。

4.根据权利要求3所述一种船舶波浪能发电设备,其特征在于,所述浮子组件包括浮子座、驱动齿轮、从动齿轮以及随动轮,其中所述浮子座的内部为空腔结构,且所述浮子座上下面的两端均开设有方形口,以便使得所述固定链对应滑动穿过其中,两条所述固定链相互靠近的一侧均传动连接有驱动齿轮,所述驱动齿轮转动设置在浮子座中,且两个所述驱动齿轮相互靠近的一侧均啮合有一从动齿轮,所述从动齿轮转动设置在浮子座中,且每个所述从动齿轮上还同轴固定有随动轮;

所述浮子座上下面的中部均开设有圆孔,以便使得所述绳索滑动穿过其中。

5.根据权利要求4所述一种船舶波浪能发电设备,其特征在于,所述浮子座中靠近圆孔位置处分别转动设置有调节轮一和调节轮二,所述绳索依次穿过浮子座上方的圆孔、调节轮一、右侧的随动轮、左侧的随动轮以及调节轮二,穿出浮子座下方的圆孔;

所述调节轮一的左端点与调节轮二的右端点以及圆孔的中心竖轴线均在同一直线上,从而使得所述绳索能够以垂直于浮子座的角度进入到浮子座的空腔中,且能够以垂直于浮子座的角度穿出至空腔外部。

6.根据权利要求4所述一种船舶波浪能发电设备,其特征在于,所述驱动齿轮与从动齿轮的规格设置能够构成一定的传动比,从而使得所述从动齿轮做加速运动,所述随动轮的直径为从动齿轮的齿顶圆直径的1.5~2.5倍。

7.根据权利要求4所述一种船舶波浪能发电设备,其特征在于,所述浮子组件还包括内浮囊和外浮囊,两个所述内浮囊对称固定在浮子座的空腔两端,四个所述外浮囊对称固定在浮子座的上下面。

8.根据权利要求2所述一种船舶波浪能发电设备,其特征在于,所述位移机构包括固定滑框、导向滑杆以及滑块,其中所述导向滑杆固定在固定滑框的滑槽中,所述导向滑杆上滑动设置有滑块,且所述导向滑杆的外圆周套设有弹簧,所述弹簧的一端与滑块相抵靠,其另一端与滑槽的槽壁相抵靠,上方的位移机构中的滑块与支撑板一固定相连,下方的位移机构中的滑块与支撑板二固定相连。

9.根据权利要求1所述一种船舶波浪能发电设备,其特征在于,所述高度调节器能够进行两级调节,其中一级调节能够驱动顶座进行上下移动,二级调节能够驱动支撑平台以及顶座同时进行上下移动。

10.根据权利要求1所述一种船舶波浪能发电设备,其特征在于,所述顶座设置在水下舱室中,且使得所述高度调节器的下半部嵌于水下舱室中,其上半部穿出水下舱室设置于水体中,所述顶座为远高于水面设置。
