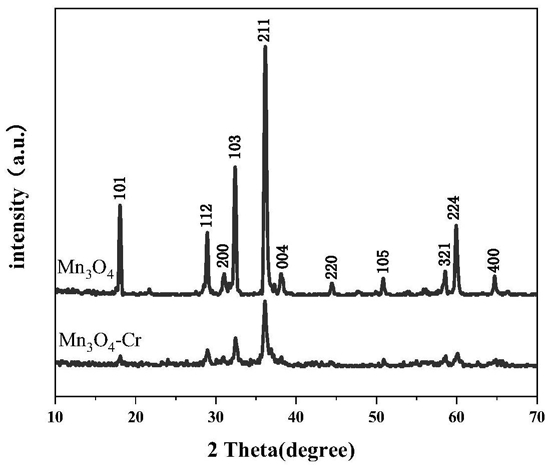

1.Cr离子掺杂Mn3O4热催化材料，其特征在于，制备方法如下：

1)配制锰盐的水溶液；配制碱溶液；

2)将铬盐或铬碱加入锰盐的水溶液中，超声使其混合均匀；

3)将步骤2)得到的混合溶液加入到碱溶液中，超声使其混合均匀，离心后得沉淀物，烘干冷却后得前驱体；

4)将步骤3)所得前驱体研磨后进行高温煅烧处理，得到目标产物。

2.如权利要求1所述的Cr离子掺杂Mn3O4热催化材料，其特征在于，步骤1)中，所述锰盐为醋酸锰、硝酸锰或者氯化锰。

3.如权利要求1所述的Cr离子掺杂Mn3O4热催化材料，其特征在于，步骤1)中，所述碱溶液为氢氧化钠水溶液、氢氧化钾水溶液或者氢氧化铵水溶液。

4.如权利要求1所述的Cr离子掺杂Mn3O4热催化材料，其特征在于，步骤2)中，所述铬盐为硝酸铬，所述铬碱为氢氧化铬。

5.如权利要求1所述的Cr离子掺杂Mn3O4热催化材料，其特征在于，步骤2)中，按摩尔比，Mn2+：Cr3+＝1：0.01-0.2。

6.如权利要求1所述的Cr离子掺杂Mn3O4热催化材料，其特征在于，步骤3)中，按摩尔比，Mn2+：碱中OH-＝1：2-4。

7.如权利要求1所述的Cr离子掺杂Mn3O4热催化材料，其特征在于，步骤3)中，烘干温度为50-100℃。

8.如权利要求1所述的Cr离子掺杂Mn3O4热催化材料，其特征在于，步骤4)中，所述的高温煅烧处理，温度为300-600℃，时间为2-3h。

9.权利要求1所述的Cr离子掺杂Mn3O4热催化材料在黑暗加热条件下催化降解气体污染物中的应用。

10.如权利要求9所述的应用，其特征在于，所述气体污染物是异丙醇。
