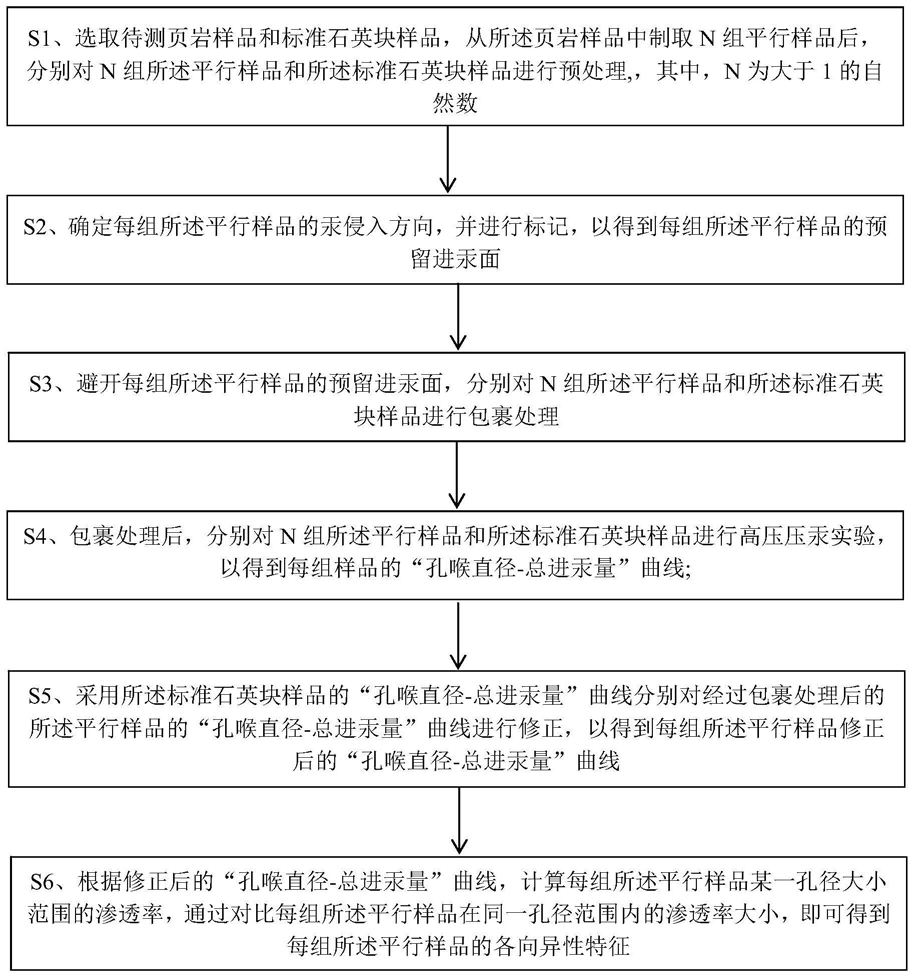

1.一种利用特定方向压汞法表征页岩各向异性的方法，其特征在于，主要包括以下几个步骤：S1、选取待测页岩样品和标准石英块样品，从所述页岩样品中制取N组平行样品后，分别对N组所述平行样品和所述标准石英块样品进行预处理，其中，N为大于1的自然数；

S2、确定每组所述平行样品的汞侵入方向，并进行标记，以得到每组所述平行样品的预留进汞面；

S3、避开每组所述平行样品的预留进汞面，分别对N组所述平行样品和所述标准石英块样品进行包裹处理；

S4、包裹处理后，分别对N组所述平行样品和所述标准石英块样品进行高压压汞实验，以得到每组样品的“孔喉直径-总进汞量”曲线；

S5、采用所述标准石英块样品的“孔喉直径-总进汞量”曲线分别对经过包裹处理后的所述平行样品的“孔喉直径-总进汞量”曲线进行修正，以得到每组所述平行样品修正后的“孔喉直径-总进汞量”曲线；

S6、根据修正后的“孔喉直径-总进汞量”曲线，计算每组所述平行样品某一孔径大小范围的渗透率，通过对比每组所述平行样品在同一孔径范围内的渗透率大小，即可得到每组所述平行样品的各向异性特征。

2.根据权利要求1所述的一种利用特定方向压汞法表征页岩各向异性的方法，其特征在于，S1中所述预处理为烘干处理，且烘干温度为60℃，烘干时间为48h。

3.根据权利要求1所述的一种利用特定方向压汞法表征页岩各向异性的方法，其特征在于，所述S1中的N组所述平行样品为沿所述页岩样品的相邻位置进行切取。

4.根据权利要求1所述的一种利用特定方向压汞法表征页岩各向异性的方法，其特征在于，S2中所述汞侵入方向包括平行层理侵入方向、垂直层理侵入方向和三向侵入方向。

5.根据权利要求1所述的一种利用特定方向压汞法表征页岩各向异性的方法，其特征在于，S3中采用环氧树脂对每组所述平行样品表面除预留进汞面外的部分，以及标准石英块样品进行包裹处理，且包裹处理后，分别将三组平行样品和标准石英块样品进行烘干处理，直至每组样品表面的环氧树脂充分硬化。

6.根据权利要求5所述的一种利用特定方向压汞法表征页岩各向异性的方法，其特征在于，所述烘干处理的烘干温度为60℃，烘干时间为24h。

7.根据权利要求1所述的一种利用特定方向压汞法表征页岩各向异性的方法，其特征在于，S4中高压压汞实验的压力条件为5-60000psi。
