专利号: 2020101442387
申请人: 南京瑞贻电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

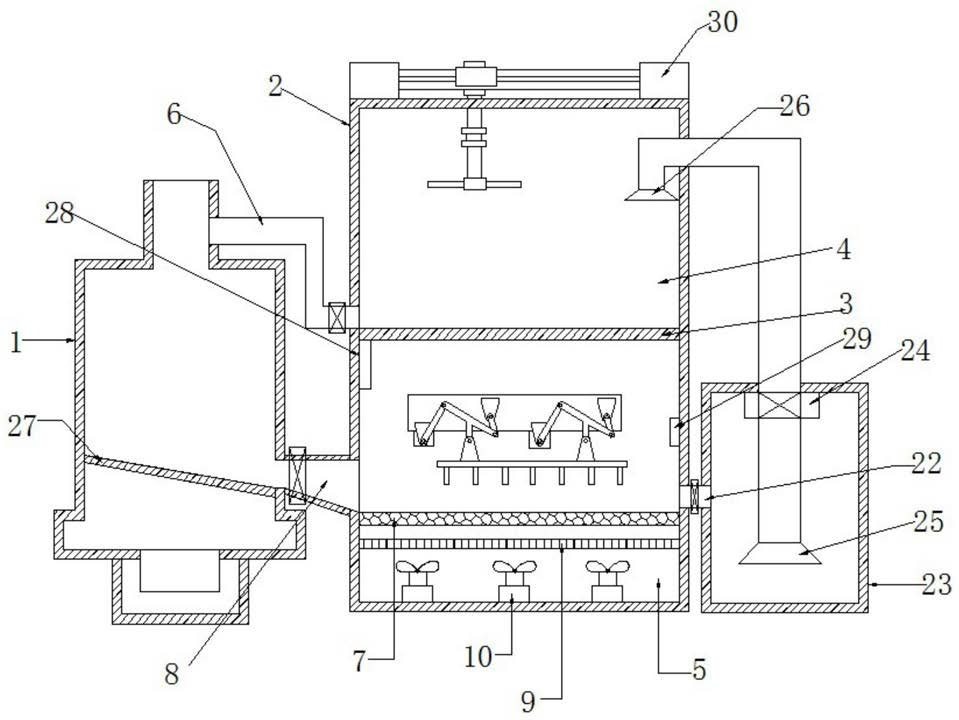

1.一种变压器免维护吸湿器硅胶干燥装置,其特征在于,包括硅胶罐本体(1)和设备本体(2),所述设备本体(2)内中部横穿设有隔板(3),所述隔板(3)将所述设备本体(2)内部分割为存料仓(4)和干燥室(5),其中,所述存料仓(4)且靠近所述硅胶罐本体(1)一侧底部通过出料管一(6)与所述硅胶罐本体(1)落料口处连接,所述干燥室(5)内下部横穿设有镂空板(7),所述镂空板(7)且靠近所述硅胶罐本体(1)一侧通过进料通道(8)与所述硅胶罐本体(1)贯通连接,所述镂空板(7)的下方设有加热板(9),所述加热板(9)的下方且位于所述干燥室(5)内底部安装有若干个暖风机(10),所述镂空板(7)的上方中心处设有搅拌装置,所述搅拌装置包括固定板二(11),且所述固定板二(11)固定在所述干燥室(5)内上部,所述固定板二(11)侧边两侧分别设有一组支板二(12)和支板三(13),其中,所述支板二(12)螺钉固定在所述固定板二(11)侧边上部,所述支板三(13)螺钉固定在所述固定板二(11)侧边底部,所述支板三(13)的底部穿插设有输出轴,所述输出轴的输出端连接有电机二(14),所述电机二(14)均安装在所述固定板二(11)的底部相对应端部,所述输出轴另一端设有活动杆四(15),所述活动杆四(15)且远离所述输出轴一端活动连接有活动杆二(16),所述活动杆二(16)且远离所述活动杆四(15)的一端活动连接有活动杆一(17),所述活动杆一(17)且远离所述活动杆二(16)的一端通过活动栓与所述支板二(12)侧边底部活动连接,其中,所述活动杆二(16)底部中心处设有活动杆三(18),所述活动杆三(18)的底部固定有支板一(19),两组搅拌装置中的支板一(19)的底部之间横穿设有横杆(20),所述横杆(20)的底部设有若干个支杆(21),所述设备本体(2)且远离所述进料通道(8)的一侧且位于所述镂空板(7)侧端处设有出料管二(22),所述出料管二(22)另一端设有回收仓(23),所述回收仓(23)内设有气动物流传输装置(24),所述气动物流传输装置(24)的两端分别设有进料口(25)和出料口(26),所述进料口(25)位于所述回收仓(23)内,所述出料口(26)贯穿于所述存料仓(4)延伸至所述存料仓(4)内上部一侧;

所述硅胶罐本体(1)内底部设有向所述进料通道(8)倾斜的倾斜板(27),其中,所述进料通道(8)的底部设置为向所述设备本体(2)倾斜的倾斜面;

所述进料通道(8)、所述出料管一(6)以及所述出料管二(22)上均安装有阀门,且所述存料仓(4)高于所述硅胶罐本体(1);

所述干燥室(5)内上部且位于所述隔板(3)底部一端安装有控制器(28),所述干燥室(5)内另一侧且位于所述出料管二(22)上方一侧安装有湿度检测器(29)。

2.根据权利要求1所述的一种变压器免维护吸湿器硅胶干燥装置,其特征在于:所述设备本体(2)顶部两端均焊接有固定板一(30),两端固定板一(30)之间两侧均设有凸板(31),所述凸板(31)顶部之间设有与所述凸板(31)相滑动配合的滑板(32);

所述滑板(32)侧边中部设有液压气杆(33),所述液压气杆(33)上设有与所述液压气杆(33)相配合的液压气缸(34),所述液压气缸(34)且远离所述液压气杆(33)的一端通过安装件(35)与所述固定板一(30)侧端中部固定连接;

所述滑板(32)的中部穿插设有柱体(36),所述柱体(36)的底部设有圆筒三(37),所述圆筒三(37)贯穿于所述设备本体(2)顶部延伸至所述存料仓(4)内上部,所述圆筒三(37)的底部设有圆筒一(38),所述圆筒一(38)的底部设有旋转盘(39),所述旋转盘(39)侧边设有若干个扇叶(40);

所述圆筒三(37)与所述圆筒一(38)之间设有圆筒二(41),所述圆筒二(41)的两端均设有限位块(42),其中,两端限位块(42)之间且位于所述圆筒二(41)的外表面上套设有线圈(43);

所述圆筒一(38)内设有加热管(44),所述加热管(44)贯穿于所述圆筒一(38)延伸至所述圆筒一(38)内部,所述柱体(36)内底部安装有电机一(45),且所述电机一(45)的输出端通过轴杆与所述圆筒三(37)的端部连接;

所述旋转盘(39)的底部设有若干个通孔,所述设备本体(2)顶部中心处设有与所述圆筒三(37)相适配的镂空式槽口(46),且所述槽口(46)的开口宽度小于所述柱体(36)的横截面直径。
