专利号: 2020101444838
申请人: 广东培正学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

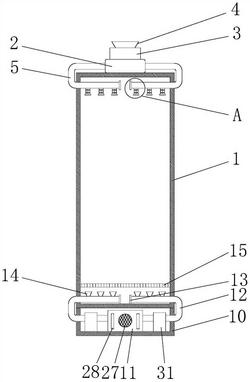

1.一种散热防尘一体式计算机主机箱,包括主机箱本体(1),其特征在于:所述主机箱本体(1)的顶部固定有第一抽风机(2),所述第一抽风机(2)的顶部固定有第一净化箱(3),所述第一净化箱(3)的顶部进口处固定有第一集气罩(4),所述第一净化箱(3)的底部出口与第一抽风机(2)的进口固定连接,所述第一抽风机(2)的出口与出气总管(5)的一端固定连接,所述出气总管(5)的另一端插入主机箱本体(1)内且其端部固定有第一管帽(6),所述主机箱本体(1)内的出气总管(5)的底部竖直设置有出气支管(7),所述出气支管(7)的底端固定有第二管帽(8),所述出气支管(7)的表面上设置有出气孔(9),所述主机箱本体(1)的底部设置有底支架(10),所述底支架(10)内分别固定有第二净化箱(11)和第二抽风机(31),所述第二抽风机(31)的进口与进气管(12)的一端固定连接,所述进气管(12)的另一端插入主机箱本体(1)内且其端部固定有第三管帽(13),所述主机箱本体(1)内的进气管(12)的顶部设置有第二集气罩(14),所述第二集气罩(14)的上方设置有多孔板(15),所述第二抽风机(31)的出口通过管道与第二净化箱(11)的进口固定连接,所述第二净化箱(11)包括箱体(16)和箱盖(17),所述箱体(16)内分别设置有第一滤网(18)和滤芯(19),所述第一滤网(18)与安装卡条(20)卡接,所述滤芯(19)与安装卡块(21)卡接,所述安装卡条(20)和安装卡块(21)均固定在箱体(16)的内侧面上,所述箱盖(17)的外表面上分别设置有钢丝网(27)和把手(28)。2.根据权利要求1所述的一种散热防尘一体式计算机主机箱,其特征在于:所述出气总管(5)和进气管(12)均设置有四根,四根所述出气总管(5)和四根所述进气管(12)分别呈矩阵状均匀设置在主机箱本体(1)内。3.根据权利要求1所述的一种散热防尘一体式计算机主机箱,其特征在于:所述第一净化箱(3)的内部分别设置有第三滤网(29)和第四滤网(30),所述第四滤网(30)的孔径小于第三滤网(29)的孔径。4.根据权利要求1所述的一种散热防尘一体式计算机主机箱,其特征在于:所述出气孔(9)设置有若干个,若干个所述出气孔(9)呈点阵状均匀设置在出气支管(7)的表面上,所述出气支管(7)设置有若干个,若干个所述出气支管(7)等间距设置在出气总管(5)的底部。5.根据权利要求1所述的一种散热防尘一体式计算机主机箱,其特征在于:所述第二集气罩(14)设置有若干个,若干个所述第二集气罩(14)等间距设置在进气管(12)的顶部。6.根据权利要求1所述的一种散热防尘一体式计算机主机箱,其特征在于:所述主机箱本体(1)外部的出气总管(5)和进气管(12)上均包裹缓冲胶套。7.根据权利要求1所述的一种散热防尘一体式计算机主机箱,其特征在于:所述第一滤网(18)设置为平面状,所述滤芯(19)设置为圆筒状。8.根据权利要求1所述的一种散热防尘一体式计算机主机箱,其特征在于:所述滤芯(19)包括底板(22)、第二滤网(23)和顶板(24),所述顶板(24)的四周设置有凸环(25),所述凸环(25)与箱盖(17)相配合,且所述凸环(25)与箱盖(17)之间设置有密封圈(26)。9.根据权利要求1所述的一种散热防尘一体式计算机主机箱,其特征在于:所述钢丝网(27)设置在顶板(24)的出口处。
