专利号: 2020101453697
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

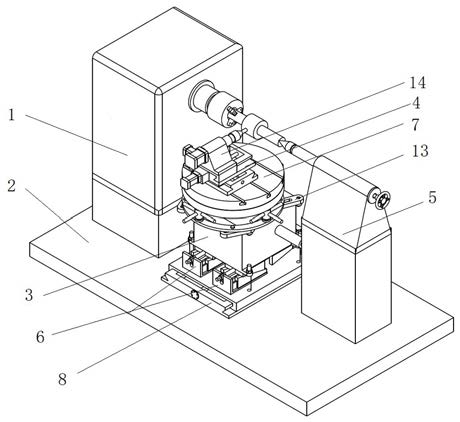

1.一种弧面凸轮加工机床,包括三爪卡盘夹持装置、工件切削装置、顶尖尾座、机床底座、控制器,所述三爪卡盘夹持装置和工件切削装置经控制器控制,所述机床底座上一端安装三爪卡盘夹持装置,另一端安装顶尖尾座,所述工件切削装置设置在三爪卡盘夹持装置和顶尖尾座间一侧,其特征在于:所述工件切削装置与机床底座间设有弧面凸轮加工装置,其包括弧面凸轮箱、刀具进给装置、刀具支撑底座、转盘轴承,所述弧面凸轮箱设在机床底座上,所述弧面凸轮箱内设有弧面凸轮、分度盘、弧面凸轮输入轴、分度盘输出轴、辊轴和辊筒,弧面凸轮箱上端固定连接有转盘轴承,所述分度盘输出轴一端与分度盘固定套接并经轴承与弧面凸轮箱底座连接,另一端穿出弧面凸轮箱并经转盘轴承与刀具支撑底座下端固定连接,所述工件切削装置经刀具进给装置与刀具支撑底座固定连接,所述分度盘外周均匀固定连接有若干个辊轴,所述辊轴上可滚动的安装有辊筒,所述辊轴的轴线与分度盘的轴线相垂直,所述分度盘经其中的两个辊筒与弧面凸轮的两端弧形凸面贴合,弧面凸轮与弧面凸轮输入轴固定套接,弧面凸轮输入轴经轴承、轴承座与弧面凸轮箱固定连接,所述弧面凸轮输入轴一端穿出弧面凸轮箱与三爪卡盘夹持装置中的齿轮箱的第二输出轴固定连接,所述弧面凸轮中心线到分度盘中心线的间距等于三爪卡盘中心线到刀具支撑底座中心线的间距。2.根据权利要求1所述的一种弧面凸轮加工机床,其特征在于:所述三爪卡盘夹持装置包括齿轮箱、三爪卡盘驱动装置、三爪卡盘,所述齿轮箱下端与机床底座固定连接,所述齿轮箱第一输出轴与三爪卡盘相连接,所述第一输出轴经齿轮箱内的齿轮与第二输出轴连接,所述三爪卡盘经三爪卡盘驱动装置控制开合。3.根据权利要求1所述的一种弧面凸轮加工机床,其特征在于:所述顶尖尾座上设有顶尖。4.根据权利要求1所述的一种弧面凸轮加工机床,其特征在于:所述工件切削装置包括主轴支撑座、加工主轴、刀具、旋切电机,所述加工主轴经轴承与主轴支撑座固定连接,所述加工主轴一端与刀具固定连接,另一端与旋切电机固定连接,所述旋切电机与主轴支撑座固定连接,所述旋切电机经控制器控制。5.根据权利要求4所述的一种弧面凸轮加工机床,其特征在于:所述刀具进给装置包括轴向进给电机、轴向进给工作台、轴向固定座、第一丝杠、第一螺母、径向进给电机、径向进给工作台、径向固定座、第二丝杠、第二螺母,所述轴向固定座下端与刀具支撑底座固定连接,上端面上设有平行的轴向滑轨,所述轴向滑轨间设有第一丝杠,所述第一丝杠经轴承、轴承座与轴向固定座连接,所述第一丝杠经固定在轴承座或轴向固定座上的轴向进给电机驱动,第一螺母与第一丝杠螺纹连接,所述轴向进给工作台下端与第一螺母固定连接,两侧分别与轴向固定座上设有的轴向滑轨滑动连接;所述径向固定座下端与轴向进给工作台固定连接,上端面上设有平行的径向滑轨,所述径向滑轨间设有第二丝杠,所述第二丝杠经轴承、轴承座与径向固定座连接,所述第二丝杠经固定在轴承座或径向固定座上的径向进给电机驱动,第二螺母与第二丝杠螺纹连接,所述径向进给工作台下端与第二螺母固定连接,两侧分别与径向固定座上设有的径向滑轨滑动连接,所述主轴支撑座固定在径向进给工作台上,所述轴向进给电机、径向进给电机分别与控制器连接。6.根据权利要求2所述的一种弧面凸轮加工机床,其特征在于:所述弧面凸轮输入轴一端与齿轮箱第二输出轴通过电磁离合器连接,另一端与手动位置调整手轮连接,所述电磁

离合器与控制器连接。7.根据权利要求1-6任一所述的一种弧面凸轮加工机床,其特征在于:所述机床底座与弧面凸轮箱之间设有弧面凸轮箱径向移动装置,所述弧面凸轮箱径向移动装置包括滑台平板、第三丝杠、第三螺母、滑台调整手轮、滑台底座,所述滑台底座下端与机床底座固定连接,上端面上设有平行的滑台滑轨,所述滑台滑轨间设有第三丝杠,所述第三丝杠经轴承、轴承座与滑台底座固定连接,所述第三丝杠经滑台调整手轮驱动,第三螺母与第三丝杠螺纹连接,所述滑台平板下端与第三螺母固定连接,两侧分别与滑台底座上设有的滑台滑轨滑动连接,所述弧面凸轮箱下端固定在滑台平板上。8.根据权利要求7所述的一种弧面凸轮加工机床,其特征在于:所述弧面凸轮箱径向移动装置与弧面凸轮箱之间设有高度调节装置,所述高度调节装置包括调整螺杆、滑块、固定底座、支撑板,所述固定底座下端与滑台平板固定连接,上端面上设有平行的斜坡滑轨,所述固定底座一侧固定连接有支撑板,所述支撑板上开有U形槽,所述斜坡滑轨间设有调整螺杆,所述调整螺杆一端经轴肩约束在U形槽上并沿U形槽上下滑动,所述调整螺杆与滑块螺纹连接,所述滑块下端面两侧为斜面并与固定底座上设有的斜坡滑轨滑动连接,所述滑块上端面为水平面。9.根据权利要求8所述的一种弧面凸轮加工机床,其特征在于:所述转盘轴承下方以转盘轴承中心线为中心圆周阵列设有若干个刀具高度调节装置,所述刀具高度调节装置包括调整套底座和调整套上座,所述调整套底座与弧面凸轮箱上端固定连接,所述调整套上座与转盘轴承下端固定连接,所述调整套底座与调整套上座螺纹连接。10.根据权利要求2或6所述的一种弧面凸轮加工机床,其特征在于:所述齿轮箱上在齿轮箱第二输出轴一侧经编码器支撑架固定连接有编码器,所述编码器的主轴上套接有第一同步带带轮,齿轮箱第二输出轴上套接有第二同步带带轮,所述第一同步带带轮与第二同步带带轮经同步带连接。
