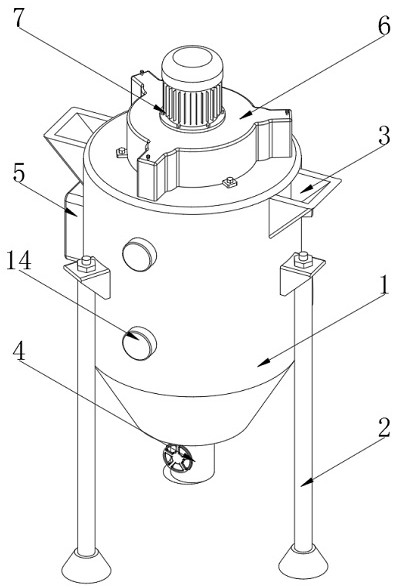

1.一种用于保健食品加工生产的混合设备,该混合设备包括混合罐体(1),所述混合罐体(1)外侧边部设置有若干个支撑柱(2),所述混合罐体(1)上端开设有进料口(3),所述混合罐体(1)底端设置有卸料口(4),所述混合罐体(1)外侧安装有控制箱(5),其特征在于:所述混合罐体(1)顶端设置有防护罩(6),所述防护罩(6)顶端安装有驱动电机(7),所述防护罩(6)内部安装有用于对原材料实现气体搅拌的气动搅拌组件和用于实现气体驱动混合罐体(1)振动的气动振动组件,所述控制箱(5)的输出端电性连接驱动电机(7)的输入端,所述混合罐体(1)内设有搅拌杆(11),所述驱动电机(7)用于驱动搅拌杆(11)转动,所述气动搅拌组件与搅拌杆(11)之间相互连通气体,所述驱动电机(7)驱动气动搅拌组件在搅拌杆的转动下进行气体搅拌,所述气动搅拌组件带动气动振动组件对混合罐体(1)进行振动。
2.根据权利要求1所述的一种用于保健食品加工生产的混合设备,其特征在于:所述驱动电机(7)输出轴一端安装有旋转轴(10),所述旋转轴(10)外侧安装有若干个搅拌杆(11),所述搅拌杆(11)上安装有若干个气动喷嘴(12);
所述气动搅拌组件包括搅拌挤压气囊(801)、固定轴(802)、旋转挤压凸块(803)、第一主输气软管(804)、第一次输气软管(805)、第一单向阀(806)、第二单向阀(807)、连接软管(808)和防滑凸楞(809);
所述驱动电机(7)输出轴与旋转轴(10)连接处外侧套接有搅拌挤压气囊(801),所述搅拌挤压气囊(801)外侧通过固定轴(802)转动安装有旋转挤压凸块(803),所述旋转挤压凸块(803)为三角挤压结构,所述搅拌挤压气囊(801)中部连接有第一主输气软管(804),所述第一主输气软管(804)位于旋转轴(10)内部,所述第一主输气软管(804)外侧安装有若干个第一次输气软管(805),所述第一次输气软管(805)位于搅拌杆(11)内部,所述第一次输气软管(805)与气动喷嘴(12)之间通过连接软管(808)连接,所述搅拌挤压气囊(801)顶端安装有第一单向阀(806),所述第一单向阀(806)的方向为外界空气通向搅拌挤压气囊(801)内部,所述第一主输气软管(804)与第一次输气软管(805)之间安装有第二单向阀(807),所述第二单向阀(807)的方向为第一主输气软管(804)通向第一次输气软管(805)。
3.根据权利要求2所述的一种用于保健食品加工生产的混合设备,其特征在于:所述搅拌挤压气囊(801)和旋转挤压凸块(803)外侧均设置有若干个相互卡合的防滑凸楞(809)。
4.根据权利要求3所述的一种用于保健食品加工生产的混合设备,其特征在于:所述混合罐体(1)侧壁开设有振动腔(13),所述混合罐体(1)侧壁贯穿安装有振动管道(14);
所述气动振动组件包括气动挤压机构和气动运动机构,所述旋转挤压凸块(803)外侧设置有气动挤压机构,所述振动管道(14)内部安装有气动运动机构。
5.根据权利要求4所述的一种用于保健食品加工生产的混合设备,其特征在于:所述气动挤压机构包括驱动板(9011)、连动杆(9012)、挤压板(9013)、振动挤压气囊(9014)、进气软管(9015)和第三单向阀(9016);
所述旋转挤压凸块(803)一侧安装有驱动板(9011),所述驱动板(9011)远离旋转挤压凸块(803)一侧设置有连动杆(9012),所述连动杆(9012)一侧设置有挤压板(9013),所述挤压板(9013)一侧安装有振动挤压气囊(9014),所述振动挤压气囊(9014)顶端安装有进气软管(9015),所述振动挤压气囊(9014)一端安装有第三单向阀(9016),所述振动挤压气囊(9014)松弛状态下,所述驱动板(9011)与旋转挤压凸块(803)的凸块连接处相互接触。
6.根据权利要求5所述的一种用于保健食品加工生产的混合设备,其特征在于:所述气动运动机构包括动力管(9021)、动力弹簧(9022)、动力板(9023)、连接杆(9024)、连动板(9025)、T型撞击杆(9026)、撞击橡胶块(9027)、驱动波纹管(9028)、排气管(9029)、排气电磁阀(90210);
所述振动管道(14)内部两端均安装有动力管(9021),所述动力管(9021)内部安装有动力弹簧(9022),所述动力弹簧(9022)一侧设置有动力板(9023),两个所述动力板(9023)之间通过连接杆(9024)连接,所述连接杆(9024)中部固定安装有连动板(9025),所述连动板(9025)外侧安装有若干个T型撞击杆(9026),所述T型撞击杆(9026)两端均安装有撞击橡胶块(9027),所述连接杆(9024)外侧位于动力管(9021)与连动板(9025)之间安装有驱动波纹管(9028),所述驱动波纹管(9028)一侧安装有排气管(9029),所述排气管(9029)一端安装有排气电磁阀(90210)。
7.根据权利要求6所述的一种用于保健食品加工生产的混合设备,其特征在于:所述气动振动组件还包括第二主输气软管(903)、电磁三通阀(904)、第二次输气软管(905)和第四单向阀(906);
所述振动挤压气囊(9014)底端安装有第二主输气软管(903),所述第二主输气软管(903)底端通过电磁三通阀(904)连接有两个第二次输气软管(905),所述电磁三通阀(904)每次只对一个驱动波纹管(9028)进行气体的输送,所述控制箱(5)的输出端电性连接电磁三通阀(904)的输入端,所述第二次输气软管(905)一端连接驱动波纹管(9028),所述第二次输气软管(905)与驱动波纹管(9028)连接处设置有第四单向阀(906)。
8.根据权利要求7所述的一种用于保健食品加工生产的混合设备,其特征在于:所述动力管(9021)内壁一侧开凿有固定卡槽(90211),所述动力板(9023)边部设置有固定卡环(90212)。
