专利号: 2020101509300
申请人: 苏州贝基电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.湿陷性黄土地域的地埋式雨水收集装置,其特征在于:包括支撑组件、辅助组件、提升组件、辅助清理组件,所述支撑组件包裹于本装置的外侧,起到支撑整套装置的作用,所述支撑组件顶端设置有辅助组件,所述辅助组件起到过滤块状物并辅助引流的作用,所述支撑组件底部设置有提升组件,所述提升组件起到将本装置提升至地面上的作用,便于用水,所述提升组件一侧设置有辅助清理组件,所述辅助清理组件起到抬升沉积黄土的作用,便于清理;

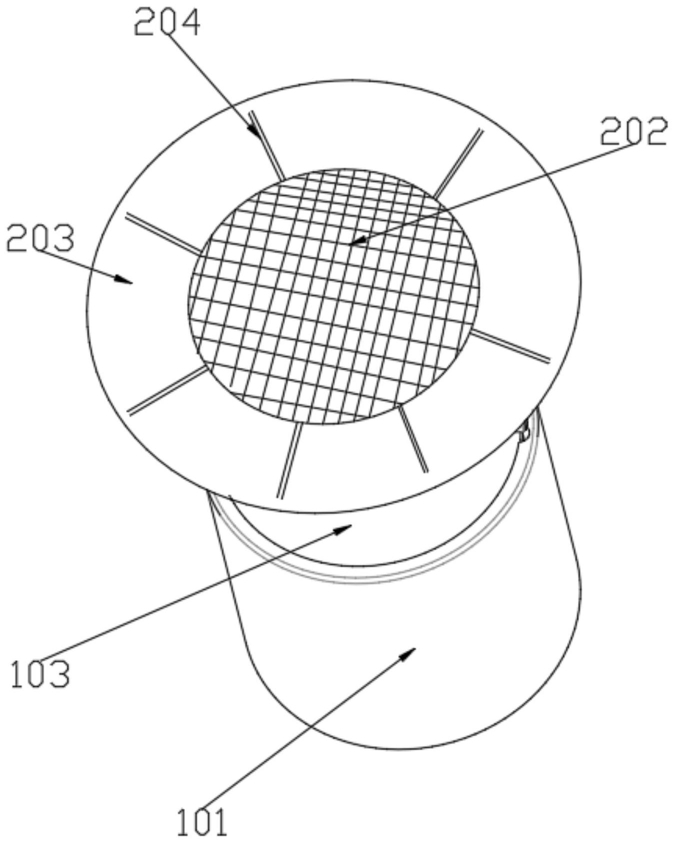

所述支撑组件包括外层隔离壳体(101)、支撑底板(102)、内层储水壳体(103)、出水管通道(104)、出水管(105),所述外层隔离壳体(101)位于整套装置的最外层,所述外层隔离壳体(101)底端固定安装有支撑底板(102),所述外层隔离壳体(101)内部滑动安装有内层储水壳体(103),所述外层隔离壳体(101)内侧壁上开设有出水管通道(104),所述内层储水壳体(103)外侧壁上固定安装有出水管(105),所述出水管(105)可在出水管通道(104)内部上下滑动;

所述辅助组件包括盖板(201)、滤网(202)、集水圈(203)、引流槽(204),所述内层储水壳体(103)顶端嵌入安装有盖板(201),所述盖板(201)顶部中央固定安装有滤网(202),所述盖板(201)上方一周固定安装有集水圈(203),所述集水圈(203)上方开设有引流槽(204);

所述集水圈(203)包括上集水圈(211)、下黄土保持圈(213),所述上集水圈(211)位于集水圈(203)上端,所述上集水圈(211)下端固定安装有插钉(212),所述上集水圈(211)下方设置有下黄土保持圈(213),所述下黄土保持圈(213)上开设有插钉孔(214),所述插钉孔(214)下方固定安装有稳固扩张钉(215),所述插钉(212)通过插钉孔(214)插入稳固扩张钉(215)内部,所述稳固扩张钉(215)内侧壁上固定安装有弹簧(218),所述弹簧(218)远离稳固扩张钉(215)内侧壁一侧固定安装有曲面限位块(217),所述曲面限位块(217)靠近弹簧(218)一侧固定安装有枝状横钉(216)。

2.根据权利要求1所述的湿陷性黄土地域的地埋式雨水收集装置,其特征在于:所述提升组件包括液压油槽(301)、第一油泵进油管(311)、第一油泵(312)、第一油泵出油管(313)、分油管(314)、第一液压伸缩柱(315),所述支撑底板(102)底部开设有液压油槽(301),所述液压油槽(301)为环状的液压油槽(301),所述液压油槽(301)一侧固定连通有第一油泵进油管(311),所述第一油泵进油管(311)远离液压油槽(301)一侧固定连通有第一油泵(312),所述第一油泵(312)远离第一油泵进油管(311)一端固定连通有第一油泵出油管(313),所述第一油泵出油管(313)远离第一油泵(312)一端固定连通有分油管(314),所述分油管(314)有若干条分设管道,每一个所述分设管道远离第一油泵出油管(313)一端固定连通有第一液压伸缩柱(315),所述第一液压伸缩柱(315)有若干个,所述第一液压伸缩柱(315)底端固定安装在支撑底板(102)边缘。

3.根据权利要求2所述的湿陷性黄土地域的地埋式雨水收集装置,其特征在于:所述辅助清理组件包括第二油泵进油管(321)、第二油泵(322)、第二油泵出油管(323)、第二液压伸缩柱(324)、滑动底板(325)、橡胶密封层(326)、滑动底板限位块(327)、滑动底板限位槽(328),所述液压油槽(301)一侧固定连通有第二油泵进油管(321),所述第二油泵进油管(321)远离液压油槽(301)一侧固定连通有第二油泵(322),所述第二油泵(322)远离第二油泵进油管(321)一侧固定连通有第二油泵出油管(323),所述第二油泵出油管(323)远离第二油泵(322)一侧固定连通有第二液压伸缩柱(324),所述第二液压伸缩柱(324)顶端设置有滑动底板(325),所述滑动底板(325)滑动安装在内层储水壳体(103)内部,所述滑动底板(325)外表面固定安装有橡胶密封层(326),所述滑动底板(325)侧方设置有滑动底板限位块(327),所述内层储水壳体(103)内表面上开设有滑动底板限位槽(328),所述滑动底板限位块(327)可在滑动底板限位槽(328)内上下滑动。

4.根据权利要求3所述的湿陷性黄土地域的地埋式雨水收集装置,其特征在于:所述第一液压伸缩柱(315)顶端与内层储水壳体(103)底端无固定连接关系,所述第二液压伸缩柱(324)顶端与滑动底板(325)底端无固定连接关系。
