专利号: 202010153316X
申请人: 东阳市建凯信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

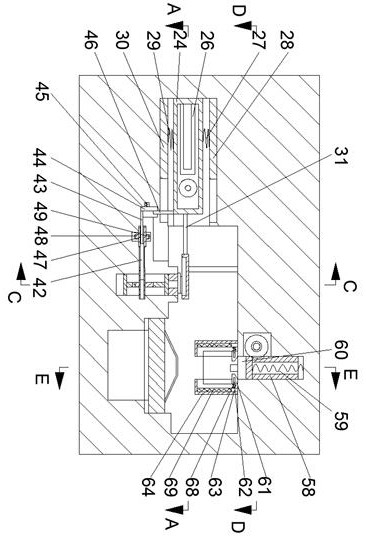

摘要:

权利要求书:

1.一种扬声器磁铁安装设备,包括进料传送带与下料传送带,所述进料传送带上放置有托盘,所述托盘上夹装有金属支架,所述进料传送带上设置有机体,所述机体左部设置有磁铁安装机构,所述机体上部设置有T铁安装机构,所述磁铁安装机构与所述T铁安装机构通过设置于所述机体中的传动机构连接,所述传动机构包括设置于所述机体中的电机,所述电机上安装有第一转轴,所述第一转轴转动安装于所述机体中,所述第一转轴上安装有第一锥齿轮、第一带轮和拨轮,所述拨轮与槽轮配合,所述槽轮安装于第二转轴上,所述第二转轴转动安装于所述机体中,所述第二转轴上安装有辊筒,所述辊筒上套装有所述进料传送带,所述第一锥齿轮与第二锥齿轮啮合,所述第二锥齿轮安装于第三转轴上,所述第三转轴转动安装于所述机体左部,所述第三转轴上安装有第三锥齿轮和第四锥齿轮,所述第三锥齿轮与第五锥齿轮啮合,所述第五锥齿轮安装于第四转轴上,所述第四转轴转动安装于所述机体中,所述第四转轴上还安装有第一齿轮,所述第四锥齿轮与第六锥齿轮啮合,所述第六锥齿轮安装于第五转轴上,所述第五转轴转动安装于所述机体上部,所述第五转轴上安装有第七锥齿轮,所述第七锥齿轮与第八锥齿轮啮合,所述第八锥齿轮安装于第一花键套上,所述第一花键套转动安装于所述机体中。

2.根据权利要求1所述一种扬声器磁铁安装设备,其特征在于: 所述磁铁安装机构包括设置于所述机体中的齿条框,所述齿条框内环上下壁设置有齿条,所述齿条框左部前后端均设置有第一滑块,所述第一滑块滑动安装于方形环状滑动槽中,所述方形环状滑动槽设置于所述机体中,所述齿条框上部设置有第一弹簧,所述第一弹簧连接于第二滑块下端,所述第二滑块左右滑动安装于所述机体中,所述齿条框下端设置有第二弹簧,所述第二弹簧连接于第三滑块上端,所述第三滑块左右滑动安装于所述机体中,所述齿条框右端下端面设置有阻拦块,所述齿条框右端设置有连接杆,所述连接杆右端安装有磁铁夹具支架,所述磁铁夹具支架上端面设置有推杆,所述磁铁夹具支架前后部均滑动安装有夹具滑块,所述夹具滑块与所述磁铁夹具支架之间设置有第三弹簧,所述夹具滑块下端设置有压板,所述压板下端设置有楔形夹块,所述楔形夹块斜面朝左。

3.根据权利要求1所述一种扬声器磁铁安装设备,其特征在于:所述第一带轮通过皮带与第二带轮连接,所述第二带轮安装于第二花键套上,所述第二花键套转动安装于所述机体中,所述第二花键套中花键配合安装有第一花键轴,所述第一花键轴左端设置有推力轴,所述推力轴左端设置有推块,所述推块左右滑动安装于所述机体中,所述推块左端设置有第四弹簧与所述机体连接,所述第一花键轴右端滑动安装于第三花键套中,所述第三花键套转动安装于所述机体中,所述第三花键套上安装有凸轮,所述凸轮与抬升板配合,所述抬升板上下滑动安装于所述机体中,所述抬升板上端放置有磁铁,所述磁铁在两块磁铁挡块中上下滑动,所述磁铁挡块设置于所述机体表面,所述磁铁挡块前方设置有磁铁滑道。

4.根据权利要求1所述一种扬声器磁铁安装设备,其特征在于:所述T铁安装机构包括前后滑动安装于所述机体中的楔形推块,所述楔形推块与所述机体之间设置有第五弹簧,所述楔形推块前端连接有第二花键轴,所述第二花键轴滑动安装于第四花键套中,所述第四花键套转动安装于所述机体中,所述第四花键套上安装有第二齿轮,所述第二齿轮与齿条啮合,所述齿条设置于压筒左侧,所述压筒上下滑动安装于所述机体中,所述压筒内设置有第六弹簧,所述第六弹簧连接于所述机体上,所述压筒下方有T铁,所述T铁放置于T型抬板上,所述T型抬板中滑动安装有支撑杆,所述支撑杆上套有第七弹簧,所述第七弹簧连接于第四滑块上,所述第四滑块上下滑动安装于安装块中,所述第四滑块下端设置有第八弹簧与所述安装块连接,所述安装块设置于所述机体表面。
