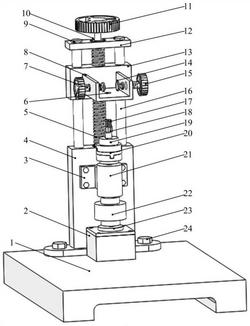

1.一种立式正畸支抗钉最大承受扭矩测量装置，它包括底座(1)、电机座(2)、传感器支座(3)、支撑板(4)、丝杠(5)、支抗钉定位孔(6)、夹紧螺栓(7)、模拟颌骨组织支撑台(8)、紧定螺钉(9)、丝杠轴承(10)、滑台调整手柄(11)、滑台限位板(12)、滑台(13)、T型夹紧垫片(14)、模拟颌骨组织夹紧手柄(15)、柱形导轨(16)、支抗钉夹持柱(17)、旋紧螺母(18)、夹持柱固定销(19)、可嵌入式十字滑块联轴器(20)、扭矩传感器(21)、第一联轴器(22)、步进电机(23)、螺栓(24)，其特征在于：所述的电机座(2)与底座(1)固接，步进电机(23)安装于电机座(2)上，步进电机(23)连接第一联轴器(22)，扭矩传感器(21)固定在传感器支座(3)上，扭矩传感器(21)下端连接第一联轴器(22)，扭矩传感器(21)上端与可嵌入式十字滑块联轴器(20)连接，支抗钉夹持柱(17)插入可嵌入式十字滑块联轴器(20)上端方形孔并通过夹持柱固定销(19)固定于可嵌入式十字滑块联轴器(20)上，旋紧螺母(18)配合于支抗钉夹持柱(17)螺纹处以夹紧旋入模拟颌骨组织的支抗钉，支撑板(4)通过螺栓(24)连接固定于底座(1)上，传感器支座(3)通过螺栓连接固定于支撑板(4)，柱形导轨(16)固定于支撑板(4)上端面两侧以保证滑台(13)反复平稳运动，丝杠(5)下端与丝杠轴承(10)配合且固定于支撑板(4)上端面中间位置，丝杠(5)和两根柱形导轨(16)同时穿过滑台(13)，滑台限位板(12)通过紧定螺钉(9)固定于两根柱形导轨(16)上，滑台限位板(12)中心位置安装丝杠轴承(10)，丝杠(5)上端与丝杠轴承(10)配合，滑台调整手柄(11)固接于丝杠(5)最上端，模拟颌骨组织支撑台(8)固定于滑台(13)上，模拟颌骨组织支撑台(8)底面平行于底座(1)，模拟颌骨组织支撑台(8)底部有用于被测正畸支抗钉定位的支抗钉定位孔(6)，支抗钉定位孔(6)与步进电机(23)转轴、第一联轴器(22)、扭矩传感器(21)同轴心，模拟颌骨组织支撑台(8)两侧挡板配合夹紧螺栓(7)，T型夹紧垫片(14)插入夹紧螺栓(7)靠近模拟颌骨组织一端的柱形孔内，T型夹紧垫片(14)与柱形孔间隙配合，模拟颌骨组织夹紧手柄(15)固接于夹紧螺栓(7)远离模拟颌骨组织一端，旋转模拟颌骨组织夹紧手柄(15)时T型夹紧垫片(14)不随夹紧螺栓(7)转动；扭矩传感器(21)固定于传感器支座(3)上，并通过螺栓连接固定于支撑板(4)上；可嵌入式十字滑块联轴器(20)由输入端半联轴器(20‑1)、十字滑块(20‑2)、夹持端半联轴器(20‑3)组成，输入端半联轴器(20‑1)的端面上开有凹槽，夹持端半联轴器(20‑3)的端面上开有凹槽，十字滑块(20‑2)的两面带有凸牙，凸牙可在输入端半联轴器(20‑1)和夹持端半联轴器(20‑3)的凹槽中滑动，夹持端半联轴器(20‑3)轴向含有与支抗钉夹持柱(17)配合的方形孔，夹持端半联轴器(20‑3)径向含有与夹持柱固定销(19)配合的销孔；支抗钉夹持柱(17)下半部为方形柱体(17‑2)且含有与夹持柱固定销(19)配合的销孔(17‑3)，上半部为“人”字柱形弹性螺栓(17‑1)，旋紧螺母(18)配合于“人”字柱形弹性螺栓(17‑1)；

柱形导轨(16)数量为两根，柱形导轨(16)下端固接于支撑板(4)上，柱形导轨(16)上端通过紧定螺钉(9)与滑台限位板(12)固定，两根柱形导轨(16)平行布置；丝杠(5)两端安装两个丝杠轴承(10)，丝杠(5)下端连接于支撑板(4)，丝杠(5)上端连接于滑台限位板(12)，丝杠(5)与两根柱形导轨(16)平行布置。

2.根据权利要求1所述的一种立式正畸支抗钉最大承受扭矩测量装置，其特征在于：将待测支抗钉旋入模拟颌骨组织，模拟颌骨组织为长方体，模拟颌骨组织放入模拟颌骨组织支撑台(8)，待测支抗钉端头部分穿过支抗钉定位孔(6)，旋转模拟颌骨组织夹紧手柄(15)将模拟颌骨组织夹紧，支抗钉夹持柱(17)插入可嵌入式十字滑块联轴器(20)的夹持端，夹持柱固定销(19)同时穿过支抗钉夹持柱(17)上的销孔及可嵌入式十字滑块联轴器(20)上的销孔使支抗钉夹持柱(17)与可嵌入式十字滑块联轴器(20)固定连接，旋转滑台调整手柄(11)调整滑台(13)高度至支抗钉夹持柱(17)的位置，使支抗钉夹持柱(17)配合待测支抗钉端头部分，并调整旋紧螺母(18)夹紧待测支抗钉，启动步进电机(23)，带动第一联轴器(22)、扭矩传感器(21)及可嵌入式十字滑块联轴器(20)沿待测支抗钉旋出模拟颌骨组织方向同轴心转动，扭矩传感器(21)将数据采集并传输到计算机，扭矩数据出现的最大峰值即为该支抗钉最大承受扭矩。
