1.一种基于反相微乳液制备亚微米级球形碳酸钙的方法，其特征在于它由下述步骤组成：(1)钙源溶液的制备

将氯化钙固体溶解于去离子水中，并加入聚丙烯酸，搅拌均匀后，再加入十二烷基苯磺酸钠，得到钙离子浓度为0.5～3.5mol/L的钙源溶液；

(2)反相微乳液的制备

将步骤(1)得到的钙源溶液加入到环己烷、复配表面活性剂、助表面活性剂的混合液中，混合均匀，静置，取上清液，得到反相微乳液，以反相微乳液的总体积为100％计，其中钙源溶液占1％～7％、复配表面活性剂占0.5％～1.5％、助表面活性剂占0.5％～2％，其余为环己烷；

(3)球形碳酸钙晶粒的制备

向步骤(2)的反相微乳液中滴加氨水，调节pH值至8～10，然后向其连续通入CO2气体，在

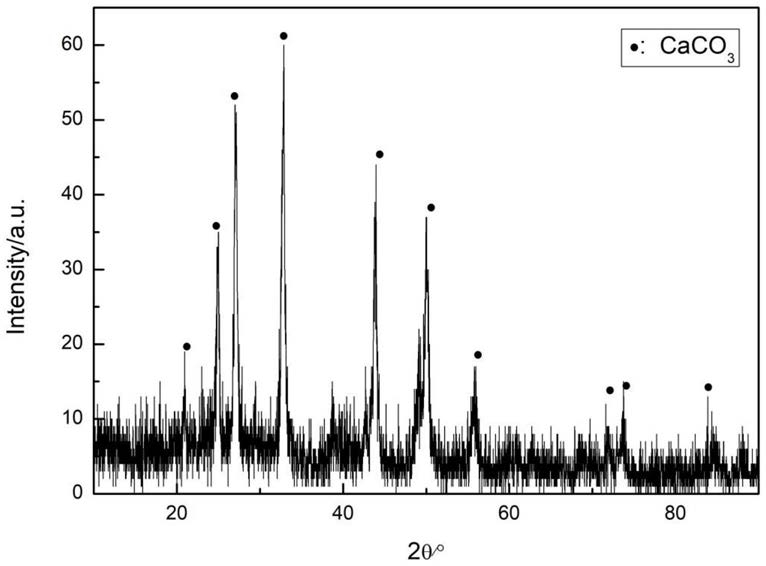

25～28℃下反应0.5～1.5小时，离心、洗涤、干燥，得到亚微米级球形碳酸钙晶粒。

2.根据权利要求1所述的基于反相微乳液制备亚微米级球形碳酸钙的方法，其特征在于：步骤(1)中，钙离子浓度为1.0～3.0mol/L。

3.根据权利要求1或2所述的基于反相微乳液制备亚微米级球形碳酸钙的方法，其特征在于：步骤(1)中，所得钙源溶液中聚丙烯酸的浓度为0.16～0.24g/L。

4.根据权利要求3所述的基于反相微乳液制备亚微米级球形碳酸钙的方法，其特征在于：步骤(1)中，所述聚丙烯酸的数均分子量5000。

5.根据权利要求1或2所述的基于反相微乳液制备亚微米级球形碳酸钙的方法，其特征在于：步骤(1)中，所得钙源溶液中十二烷基苯磺酸钠的浓度为0.02～0.03mol/L。

6.根据权利要求1所述的基于反相微乳液制备亚微米级球形碳酸钙的方法，其特征在于：步骤(2)中，以反相微乳液的总体积为100％计，其中钙源溶液占2.0％～5.0％、复配表面活性剂占0.7％～1.0％、助表面活性剂占0.9％～1.5％，其余为环己烷。

7.根据权利要求1或6所述的基于反相微乳液制备亚微米级球形碳酸钙的方法，其特征在于：所述的复配表面活性剂是聚氧乙烯蓖麻油和司班-80质量比为55:45～65:35的混合物。

8.根据权利要求1或6所述的基于反相微乳液制备亚微米级球形碳酸钙的方法，其特征在于：所述的助表面活性剂为乙醇。
