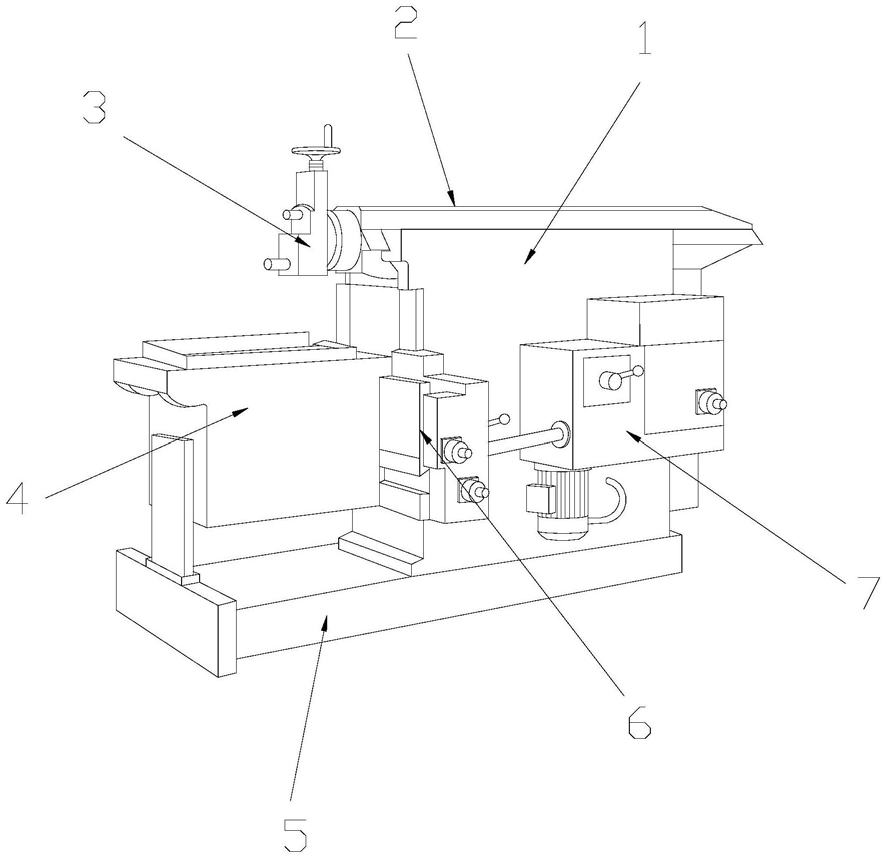

1.一种可液屑分离的金属切削机床，其结构包括切削机床(1)、滑枕(2)、刀架(3)、工作台(4)、机座(5)、横梁滑轨(6)、变速箱(7)，所述的切削机床(1)顶端上设有滑枕(2)，所述的切削机床(1)和滑枕(2)滑动配合，所述的滑枕(2)一端上设有刀架(3)，所述的滑枕(2)和刀架(3)机械连接，所述的切削机床(1)前端上设有工作台(4)，所述的切削机床(1)和工作台(4)通过横梁滑轨(6)滑动配合，所述的切削机床(1)底端下设有机座(5)，所述的切削机床(1)和机座(5)固定连接，所述的切削机床(1)表面上安装有变速箱(7)，其特征在于：所述的工作台(4)由机体(4a)、分离腔(4b)、进料网(4c)、废屑暂存箱(4d)、废液暂存箱(4e)、分离机构(4f)组成，所述的机体(4a)顶端上设有进料网(4c)，所述的机体(4a)和进料网(4c)相连接，所述的机体(4a)内部顶端上设有分离腔(4b)，所述的分离腔(4b)内侧下设有废液暂存箱(4e)，所述的废液暂存箱(4e)与机体(4a)相连接，所述的废液暂存箱(4e)上设有分离机构(4f)，所述的废液暂存箱(4e)和分离机构(4f)机械连接，所述的废液暂存箱(4e)左右两侧上设有废屑暂存箱(4d)，所述的废屑暂存箱(4d)与机体(4a)相配合；

所述的机体(4a)顶端上设有防溅罩(4a1)，所述的机体(4a)和防溅罩(4a1)通过电焊焊接；

所述的分离机构(4f)由电动机(4f1)、电机轴(4f2)、防堵机构(4f3)、清屑机构(4f4)、加压机构(4f5)组成，所述的电动机(4f1)上设有电机轴(4f2)，所述的电动机(4f1)和电机轴(4f2)一端机械连接，所述的电机轴(4f2)另一端上设有防堵机构(4f3)，所述的电机轴(4f2)和防堵机构(4f3)采用间隙配合，所述的防堵机构(4f3)表面上设有清屑机构(4f4)，所述的防堵机构(4f3)和清屑机构(4f4)滑动配合，所述的防堵机构(4f3)顶端上安装有加压机构(4f5)；

所述的防堵机构(4f3)由密封接头(4f31)、清理风叶(4f32)、导流槽(4f33)、铲屑条(4f34)组成，所述的密封接头(4f31)顶端上等距分布设有三个清理风叶(4f32)，所述的密封接头(4f31)和清理风叶(4f32)为一体化结构，所述的清理风叶(4f32)表面上设有导流槽(4f33)，所述的清理风叶(4f32)底端下设有铲屑条(4f34)，所述的清理风叶(4f32)和铲屑条(4f34)胶连接；

所述的清屑机构(4f4)由卸料环(4f41)、第一弹簧(4f42)、密封环(4f43)组成，所述的卸料环(4f41)底端下设有密封环(4f43)，所述的卸料环(4f41)和密封环(4f43)胶连接，所述的密封环(4f43)内设有第一弹簧(4f42)，所述的第一弹簧(4f42)与卸料环(4f41)相配合；

所述的加压机构(4f5)由丝杆(4f51)、加压盘(4f52)、螺纹圈(4f53)、甩条(4f54)、缓冲环(4f55)组成，所述的加压盘(4f52)中间位置上设有丝杆(4f51)，所述的加压盘(4f52)和丝杆(4f51)通过螺纹圈(4f53)相配合，所述的加压盘(4f52)顶端上等距分布设有两个以上的甩条(4f54)，所述的加压盘(4f52)和甩条(4f54)固定连接，所述的加压盘(4f52)底端下设有缓冲环(4f55)，所述的加压盘(4f52)和缓冲环(4f55)胶连接。

2.根据权利要求1所述的一种可液屑分离的金属切削机床，其特征在于：所述的清理风叶(4f32)一端上设有挤压杆(g1)，所述的清理风叶(4f32)和挤压杆(g1)固定连接。

3.根据权利要求1所述的一种可液屑分离的金属切削机床，其特征在于：所述的加压盘(4f52)顶端上安装有第二弹簧(g2)。

4.根据权利要求1所述的一种可液屑分离的金属切削机床，其特征在于：所述的废液暂存箱(4e)顶端上设有屑液分离网(4e1)，所述的废液暂存箱(4e)和屑液分离网(4e1)活动连接。
