专利号: 2020101585342
申请人: 青田金程汽车用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

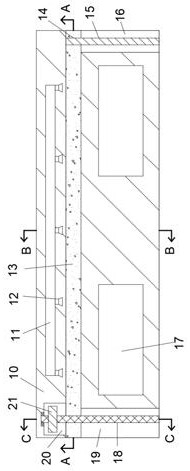

1.一种越野车照明装置,包括主体,所述主体上侧前端设有清洁腔,所述清洁腔后端壁通过固定块固定连接有第一水管,所述第一水管下端均匀连接有五个喷嘴,所述主体前端壁内对称设有两个灯光组件,所述主体内设有位于左侧所述灯光组件后侧且上端与所述清洁腔相通的第一传动腔,所述第一传动腔内设有传动组件,所述第一传动腔上端壁转动安装有第一螺杆,所述主体左端设有与所述第一传动腔、外界相通的第一滑动腔,所述主体右端设有与外界相通的第二滑动腔,所述第二滑动腔上下端壁固定安装有滑杆,所述第一螺杆上通过螺纹配合设有滑动安装在所述第一滑动腔、第二滑动腔内且与所述滑杆通过滑槽滑动配合与所述主体前端面摩擦配合的U型清洁块,所述主体内设有位于所述第一传动腔右侧且上端与外界相通的第二传动腔,所述第二传动腔内设有警报组件,所述第一传动腔下端壁固定安装有泵,所述泵左端通过第二水管连接设有水箱,所述泵右端设有与所述第一水管连接的第三水管。

2.根据权利要求1所述一种越野车照明装置,其特征在于:所述警报组件包括转动安装在所述第二传动腔下端壁的第一转动轴,所述第一转动轴上端通过第一花键连接有第二转动轴,所述第二转动轴上端通过轴承连接有透明灯箱,所述透明灯箱内设有与所述第二转动轴固定连接的反光叶片,所述反光叶片内设有警报灯,所述第二传动腔上端壁转动安装有位于所述透明灯箱后侧的第二螺杆,所述第二螺杆上通过螺纹配合设有前端与所述第二转动轴通过轴承连接且与所述第二传动腔后端壁滑动配合的第一滑动块,所述第二螺杆下端固定连接有第一齿轮,所述第二传动腔下端壁转动安装有位于所述第一转动轴后侧的第三转动轴,所述第三转动轴上侧通过第二花键连接有第四转动轴,所述第四转动轴上端固定安装有能与所述第一齿轮啮合的第二齿轮。

3.根据权利要求2所述一种越野车照明装置,其特征在于:所述警报组件还包括位于所述第二传动腔后端壁内的第一滑动槽,所述第一滑动槽内滑动设有前端与所述第四转动轴通过轴承连接的第二滑动块,所述第一滑动槽下端壁设有第一电磁铁,所述第二滑动块下端设有与所述第一电磁铁配合的第一铁块,所述第二滑动块上端与所述第一滑动槽上端壁通过第一弹簧连接,所述第一转动轴上固定安装有能与所述第二齿轮啮合的第三齿轮,所述第三转动轴上固定安装有第一锥齿轮,所述第二传动腔左端壁转动安装有向做延伸至所述第一传动腔的第五转动轴,所述第二传动腔内设有与所述第五转动轴固定连接且与所述第一锥齿轮啮合的第二锥齿轮。

4.根据权利要求1所述一种越野车照明装置,其特征在于:所述传动组件包括与所述第一螺杆固定连接的位于所述U型清洁块上侧的第四齿轮,所述第一传动腔上端壁转动安装有位于所述第一螺杆后侧的第六转动轴,所述第六转动轴上从上到下依次固定安装有与所述第四齿轮啮合的第五齿轮、第六齿轮以及与所述第六齿轮相同的第一齿轮,所述第一传动腔下端转动安装有第七转动轴,所述第七转动轴上端通过第三花键连接有第八转动轴,所述第八转动轴下端与所述第三花键下端壁通过第二弹簧连接,所述第八转动轴上通过轴承连接有与所述第一传动腔后端壁滑动配合的传动箱,所述传动箱内设有与所述第八转动轴固定连接的第三锥齿轮,所述传动箱前端壁转动安装有向前延伸的第九转动轴,所述传动箱内设有与所述第九转动轴固定连接且与所述第三锥齿轮啮合的第四锥齿轮,所述传动箱前侧设有与所述第九转动轴固定连接且能与所述第六齿轮、第一齿轮啮合的端面齿轮,所述第一传动腔后端壁固定安装有第二电磁铁,所述传动箱上端壁设有与所述第二电磁铁配合的第二铁块。

5.根据权利要求4所述一种越野车照明装置,其特征在于:所述传动组件还包括与所述第七转动轴固定连接的第一皮带轮以及位于所述第一皮带轮下侧的第五锥齿轮,所述泵上端动力连接有第一驱动轴,所述第一驱动轴上端固定安装有与所述第一皮带轮通过第一皮带连接的第二皮带轮,所述第一传动腔右端壁转动安装有第十转动轴,所述第十转动轴上固定安装有第七齿轮以及位于所述第七齿轮左侧且与所述第五锥齿轮啮合的第六锥齿轮,所述第一传动腔右端壁固定安装有位于所述第五转动轴、第十转动轴之间的电机,所述电机左端动力连接有第二驱动轴,所述第二驱动轴左端通过第四花键连接有第十一转动轴,所述第十一转动轴左端固定安装有能与所述第七齿轮啮合的第八齿轮,所述第一传动腔内设有与所述第五转动轴固定连接且能与所述第八齿轮啮合的第九齿轮,所述第一传动腔下端壁设有第二滑动槽,所述第二滑动槽内滑动设有上端与所述第十一转动轴通过轴承连接的第三滑动块,所述所述第二滑动槽右端设有第三电磁铁,所述第三滑动块右端设有与所述第三电磁铁配合的第三铁块,所述第三滑动块左端与所述第二滑动槽左端壁通过第三弹簧连接。
