1.一种片状氮化硼/聚偏氟乙烯复合材料的制备方法，其特征在于，包括如下步骤，步骤1，将聚偏氟乙烯均匀分散在DMF中，聚偏氟乙烯和DMF的比例为(0.49～0.52)g：(3.5～4)mL，得到聚偏氟乙烯溶液；

将片状氮化硼加入到DMF中依次超声0.5～1h、磁力搅拌0.5～1h，超声和磁力搅拌交替进行，重复次数为3～5次，得到氮化硼溶液，氮化硼溶液中的DMF与聚偏氟乙烯溶液中DMF的体积比为(1～1.5)：(3.5～4)，其中片状氮化硼的体积与聚偏氟乙烯和片状氮化硼总体积的比值为1％～4％；

步骤2，将氮化硼溶液加入到聚偏氟乙烯溶液中后在43～46℃下依次进行超声和磁力搅拌，超声和磁力搅拌交替进行，重复次数为4～6次，得到混合体系；

步骤3，将混合体系用流延法制备氮化硼/聚偏氟乙烯的复合物，之后将氮化硼/聚偏氟乙烯的复合物在100～105℃下烘干10～12h后得到复合物A，将复合物A在180～220℃下烘干5～10min后淬火得到片状氮化硼/聚偏氟乙烯复合材料。

2.根据权利要求1所述的一种片状氮化硼/聚偏氟乙烯复合材料的制备方法，其特征在于，超声和磁力搅拌在交替进行时，每次超声的时间为0.5～1h，每次磁力搅拌的时间为4～

6h。

3.根据权利要求1所述的一种片状氮化硼/聚偏氟乙烯复合材料的制备方法，其特征在于，步骤3中，复合物A烘干后用2～10℃的冰水淬火。

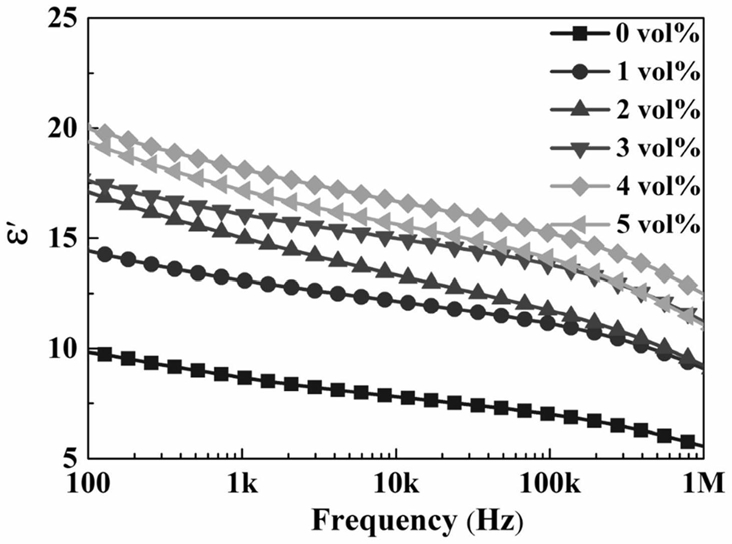

4.一种由权利要求1～3中任意一项所述的片状氮化硼/聚偏氟乙烯复合材料的制备方法得到的片状氮化硼/聚偏氟乙烯复合材料。
