专利号: 2020101631938
申请人: 王双炎
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

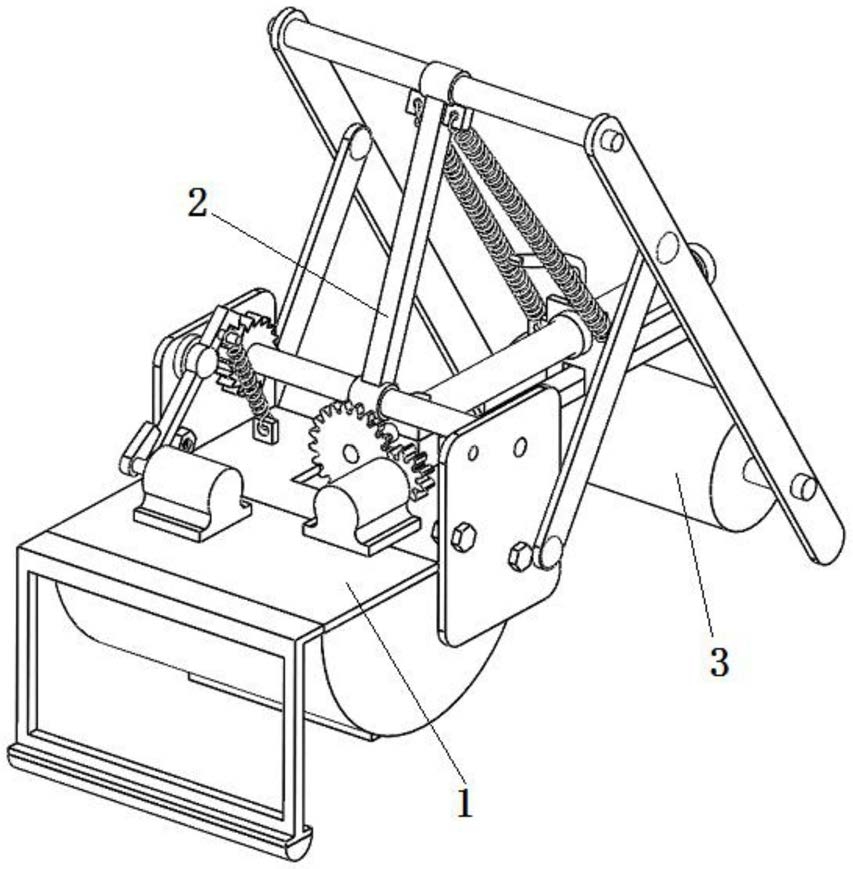

1.一种农业用弹跳式肥料均匀撒播机,其特征在于,包括承载装置(1)、联动装置(2)和洒水装置(3),联动装置(2)和洒水装置(3)均安装于承载装置(1)上;

承载装置(1)包括承载板(11),承载板(11)的下表面设有半圆桶形的肥料放置罐(12),肥料放置罐(12)用于盛放肥料,肥料放置罐(12)的下端侧壁开设有沿轴向设置的出料口(1201);承载板(11)的下表面还固定有承载框(13),承载框(13)的下表面固定有弹性块(1301);承载板(11)的上表面设有第一电机(14)和第二电机(15),第一电机(14)的输出端固定有拨杆(1401),第二电机(15)的输出端固定有第一齿轮(1501);承载板(11)的两侧表面固定有两块相对设置的侧板(16),两块侧板(16)之间安装有沿承载板(11)宽度方向设置的第一圆杆(1601),第一圆杆(1601)与侧板(16)转动连接,第一圆杆(1601)上固定有第二齿轮(1602),侧板(16)上还安装有跷杆(1603),跷杆(1603)一端与拨杆(1401)配合,另一端设有拨齿,拨齿与第二齿轮(1602)啮合,跷杆(1603)上还连接有第一弹簧(17),第一弹簧(17)的另一端连接于第一连接块(1701)上,第一连接块(1701)固定于承载板(11)的上表面;承载板(11)的上表面还固定有第二连接块(18);

联动装置(2)包括两根第一连杆(21),第一连杆(21)一端与侧板(16)铰接,另一端与第二连杆(22)铰接,两根第二连杆(22)的一端固定有第二圆杆(23),第二圆杆(23)上套设有支撑杆(24),支撑杆(24)的另一端套设于第一圆杆(1601)上,支撑杆(24)上还连接有两根第二弹簧(2401),第二弹簧(2401)另一端连接于滑动块(25)上,滑动块(25)安装于螺纹轴(26)上,螺纹轴(26)通过轴承贯穿安装于第二连接块(18)上,螺纹轴(26)的端处固定有第三齿轮(2601),第三齿轮(2601)与第一齿轮(1501)啮合,螺纹轴(26)另一端活动连接于竖板(27)上,竖板(27)固定于限位条(28)的一端,限位条(28)的另一端固定于第三连接块(29)上,第三连接块(29)通过螺栓固定于承载板(11)的下表面,滑动块(25)的下端表面开设有方形通槽(2501),方形通槽(2501)与限位条(28)滑动配合;

洒水装置(3)包括储水罐(31),储水罐(31)的两端固定于两根第二连杆(22)之间,储水罐(31)用于盛装灌溉用水或者营养水,储水罐(31)的下端侧壁开设有若干均匀分布的洒水孔(32)。

2.根据权利要求1所述的一种农业用弹跳式肥料均匀撒播机,其特征在于,所述承载框(13)位于承载板(11)的最外侧。

3.根据权利要求1所述的一种农业用弹跳式肥料均匀撒播机,其特征在于,所述弹性块(1301)为半柱形且圆弧面朝下,采用弹性材料制成。

4.根据权利要求1所述的一种农业用弹跳式肥料均匀撒播机,其特征在于,所述侧板(16)上贯穿固定有轴杆,跷杆(1603)与该轴杆转动连接。

5.根据权利要求1所述的一种农业用弹跳式肥料均匀撒播机,其特征在于,所述支撑杆(24)的两端均固定有圆筒,两端的圆筒分别与第二圆杆(23)和第一圆杆(1601)配合。

6.根据权利要求1所述的一种农业用弹跳式肥料均匀撒播机,其特征在于,所述滑动块(25)的表面开设有螺纹通孔,该螺纹通孔与螺纹轴(26)螺纹配合。

7.根据权利要求1所述的一种农业用弹跳式肥料均匀撒播机,其特征在于,所述竖板(27)沿竖直方向设置。

8.根据权利要求1所述的一种农业用弹跳式肥料均匀撒播机,其特征在于,所述限位条(28)与螺纹轴(26)平行设置且限位条(28)位于螺纹轴(26)的正下方。
